光电限位开关组件结构设计方案

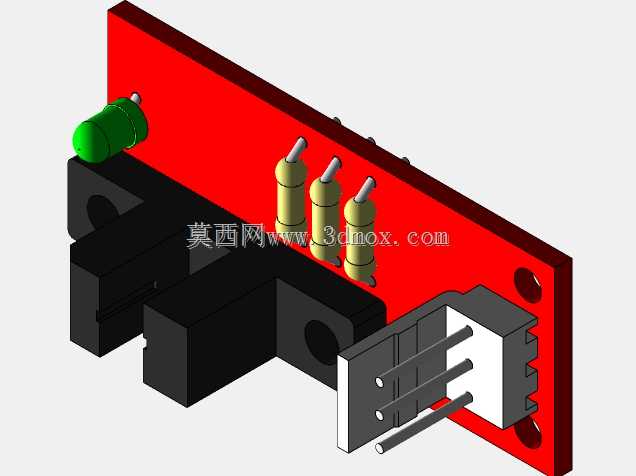

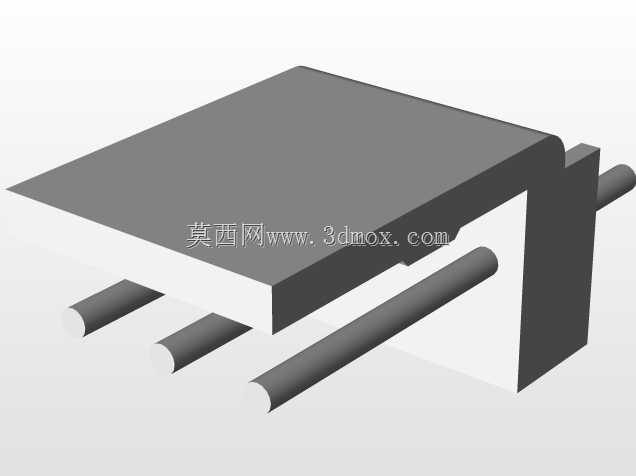

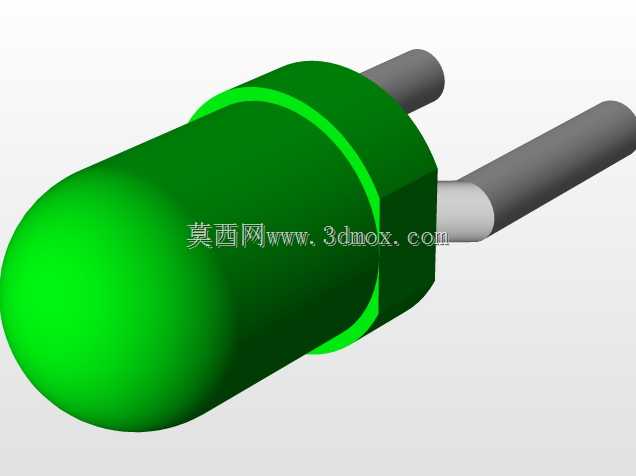

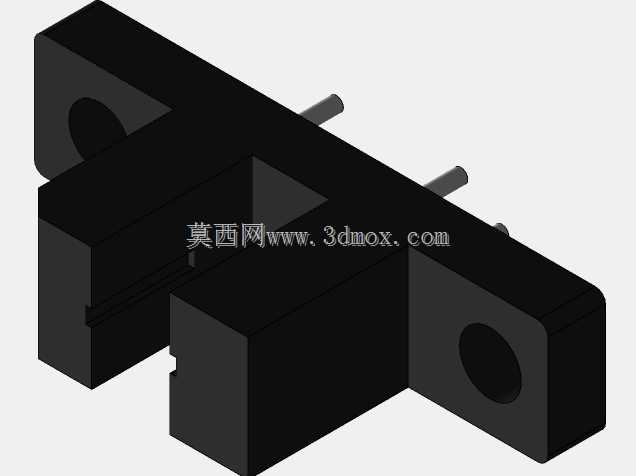

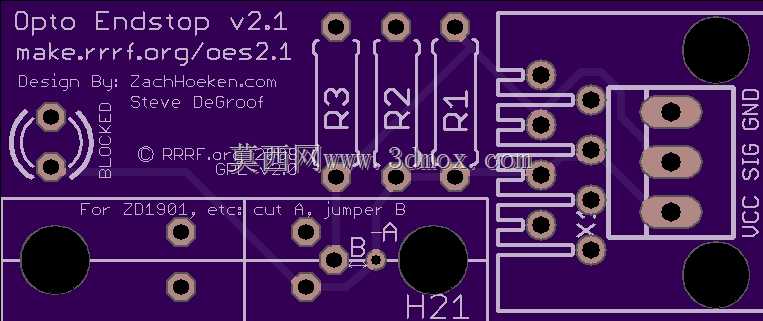

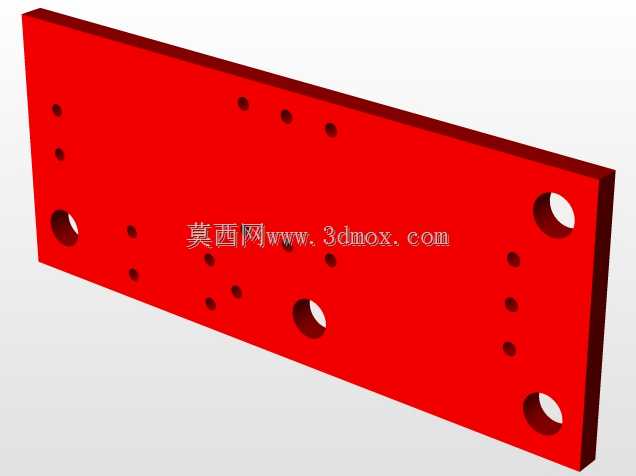

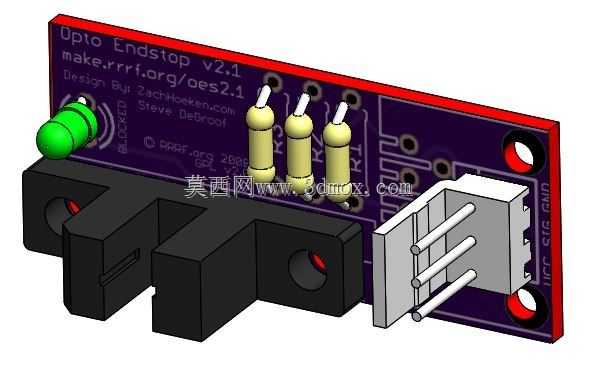

这款光电限位组件是面向桌面级运动控制场景开发的位置检测部件，核心应用在桌面数控设备、小型自动化滑台、开源运动控制平台的行程限位环节，用来给运动控制系统提供硬限位触发信号，避免运动轴超程造成机械碰撞、传动部件损坏的问题。组件整体采用槽型光电对射的检测原理，发射端与接收端分立在槽体两侧，当运动部件上的挡片插入槽体阻断光路时，模块就会输出电平变化的触发信号，相比机械触点式限位，它没有物理接触磨损，触发响应速度更快，长期使用的重复定位精度更稳定，不会出现触点氧化、弹跳导致的信号误判问题。设计上把光电检测元件、信号调理电路、接线接口全部集成在一块紧凑型PCB基板上，基板采用沉孔安装的固定方式，两个对角布置的安装孔可以直接通过M3螺丝固定在设备型材框架或者安装立板上，安装孔位的间距经过标准化适配，兼容主流开源运动平台的安装孔位规范，不需要额外做转接件就能完成装配。模块侧面预留的针座接口采用标准2.54mm间距排针定义，电源、信号、接地引脚的排布符合行业通用接线规范，用户可以直接使用标准杜邦线完成和控制板的接线，不需要额外定制接线端子。前端的槽型检测区预留了足够的挡片插入空间，允许运动部件的挡片存在一定的安装位置偏差，不会因为装配公差导致触发行程出现偏移，同时槽体两侧做了遮光围挡结构，能够减少环境杂光对光电接收管的干扰，在日常室内光照环境下不会出现误触发的情况。PCB板上集成的限流电阻、状态指示灯都做了布局优化，当模块正常通电时指示灯常亮，触发限位时指示灯同步熄灭，调试过程中可以直接通过肉眼观察模块的工作状态，不需要借助万用表等测量工具就能判断接线是否正常、触发是否有效。整个组件的外形尺寸控制得非常紧凑，厚度方向的尺寸经过压缩，不会占用过多的设备内部安装空间，即使是在内部空间局促的小型桌面设备里也能顺利布置，安装边界的设计充分考虑了周边走线、结构件的避让需求，安装完成后不会和同步带、直线导轨、运动滑台产生运动干涉。
