三片式法兰连接高压手动球阀结构

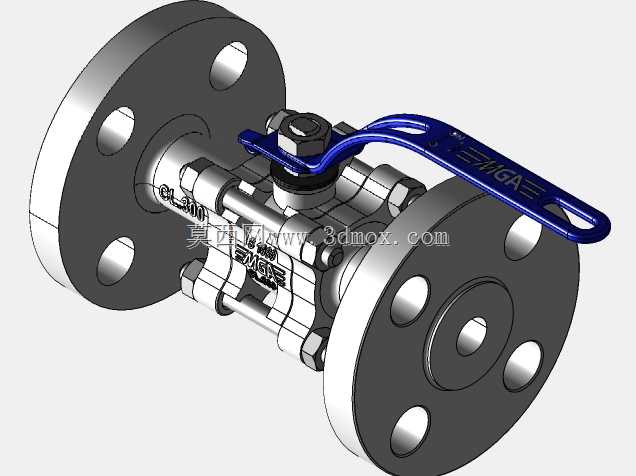

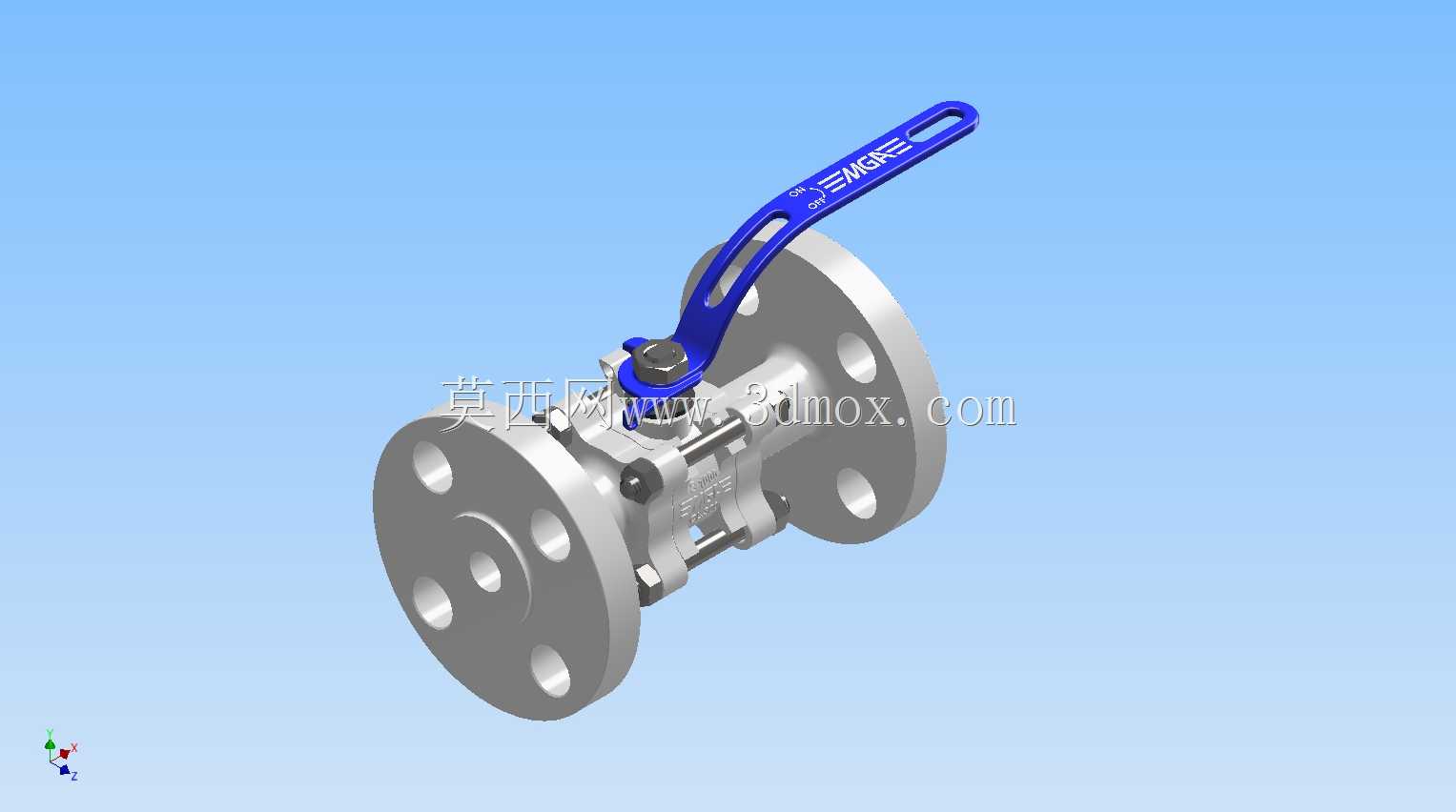

这款三片式法兰球阀主要面向石油化工、电力冶金、市政给排水以及工业流体输送管网等场景，可用于截断或接通管路中的水、油品、蒸汽、弱腐蚀性气体等各类介质，适配中高压工况下的流体通断控制需求，在需要频繁启闭、要求密封可靠的管路段落有着广泛应用。产品采用三片式阀体结构设计，由中间主阀体与两侧端盖法兰组合而成，这种结构的核心优势在于后期维护检修时，无需将整个阀门从管路上完全拆卸，只需松开连接螺栓即可取出内部阀芯、阀座组件，大幅降低现场运维的工作量与停机时长。阀体材质选用cf8m奥氏体不锈钢，具备优秀的耐锈蚀、耐弱酸弱碱腐蚀能力，可适配多数常规工业介质的输送要求，阀座采用弹性密封结构设计，配合精密研磨的金属球体，能够在额定压力等级下实现零泄漏密封，有效避免管路介质跑冒滴漏问题。操作端采用加长杠杆式手柄，手柄表面做防滑处理，操作力矩符合人体工程学设计，操作人员无需借助额外辅助工具即可轻松完成启闭动作，手柄上带有清晰的启闭状态标识，可直观判断阀门当前的通断状态，避免现场误操作。连接端采用标准法兰对接结构，法兰密封面、螺栓孔距严格遵循对应压力等级的通用工业标准，安装时可直接与同规格的管路法兰配对，无需额外定制转接配件，安装边界清晰，适配常规工业管路的安装空间要求，两端法兰的同轴度在设计阶段做了严格公差约束，避免安装后出现应力集中导致的密封失效问题。球体采用上下固定的支撑结构，相比浮动球结构在高压工况下稳定性更强，不会因为介质压力过高导致球体偏移磨损阀座，有效延长阀门的整体使用寿命。阀杆部位采用多重密封填料结构，搭配防吹出设计，即使在管路压力波动、长期启闭磨损的情况下，也不会出现阀杆处外漏的问题，同时阀杆与球体的连接采用防转卡位设计，启闭行程定位精准，不会出现开关过位导致的密封件损伤。整体结构紧凑，外形尺寸适配多数工业管路的安装空间，无论是架空管路、地沟管路还是设备端的进出口安装，都能满足空间布置要求，在保证结构强度的前提下尽可能优化了整体重量，降低现场安装的吊装与搬运难度。
