螺纹连接三片式高压流体控制阀结构

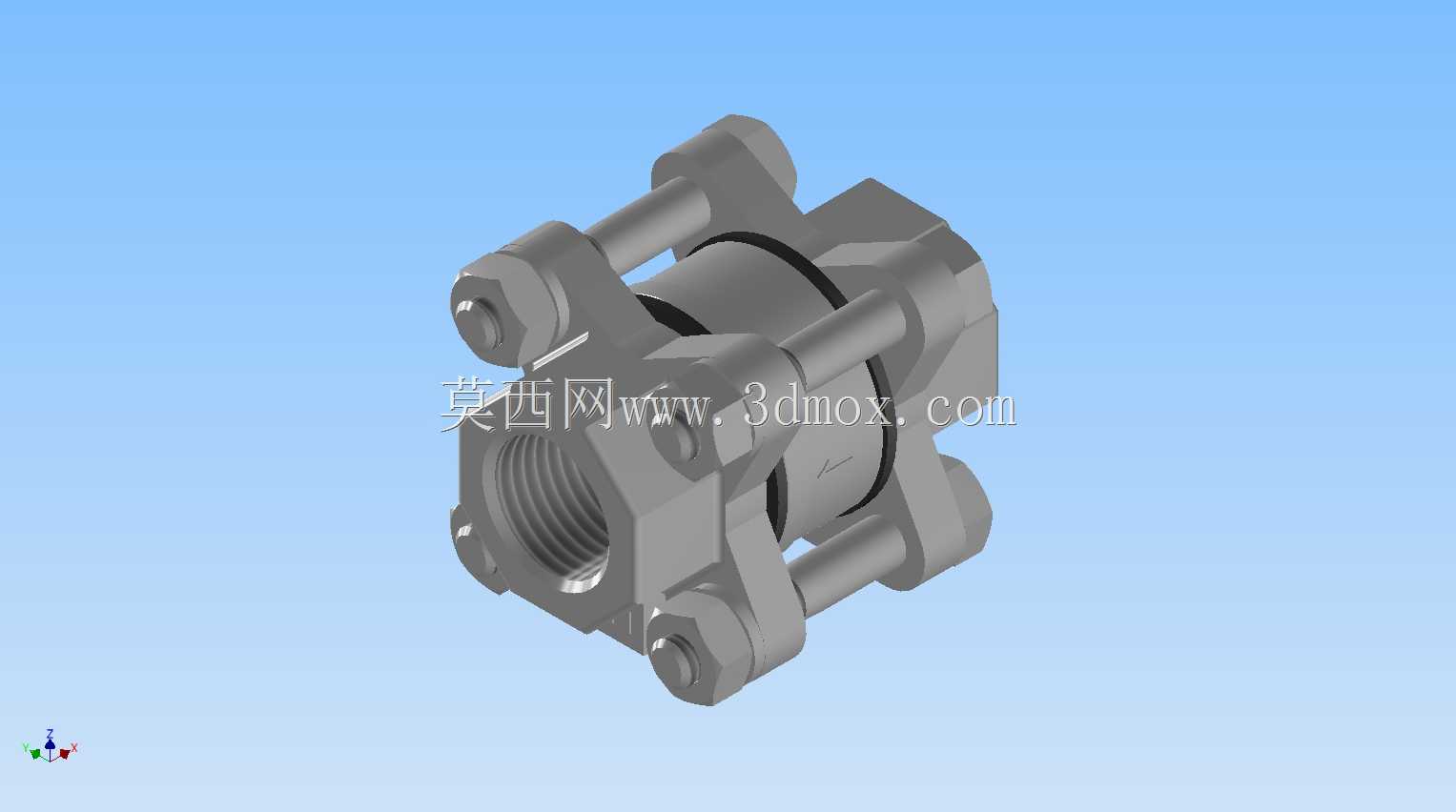

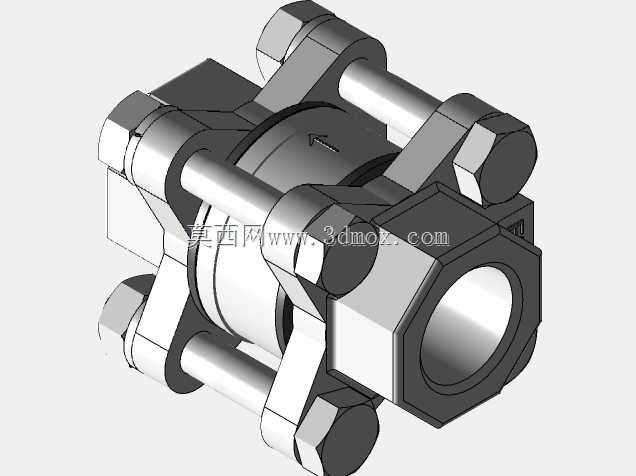

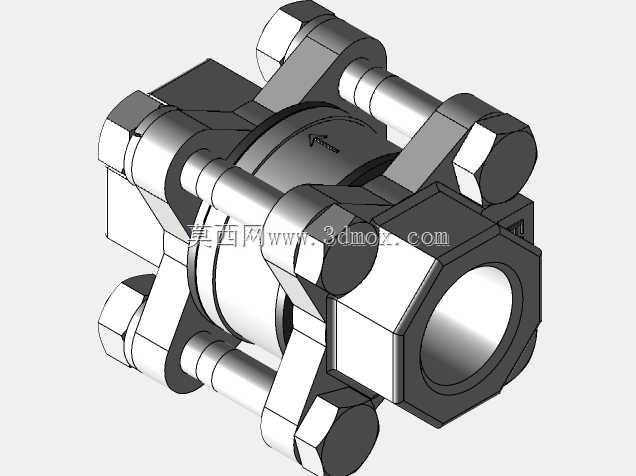

该阀件结构主要面向工业流体输送管路场景设计，可适配液体、低压蒸汽、惰性气体等多种介质的通断控制需求，常见应用于精细化工生产管路、实验室流体输送系统、中小型暖通蒸汽支路、水处理设备管路等场景，作为管路支路的截流控制部件使用，能够在不拆卸主路管路的前提下完成支路介质的通断操作，降低管路维护的操作复杂度。从功能特性来看，该结构采用三片式对夹装配设计，阀体分为三个独立模块，通过四根周向均匀分布的连接螺栓完成整体锁紧，相比传统一体式阀体，三片式结构的内部密封件更换无需将整个阀体从管路中拆下，仅需松开连接螺栓即可取出中间阀芯模块更换密封组件，大幅降低后期维护的时间成本与操作难度。产品的密封结构采用双重密封设计，阀芯与阀体结合面采用硬质密封配合弹性密封圈的组合形式，既能够保证常温下的密封可靠性，也可适配一定温度范围内的蒸汽介质输送，避免长期冷热交替导致的密封失效问题。从设计思路来看，该结构优先考虑了现场安装与维护的便捷性，两端接口采用内螺纹设计，可直接与同规格的外螺纹管路连接，无需额外配置焊接法兰或者转换接头，适配小通径管路的快速安装需求；连接螺栓采用对称布局，安装时可对角逐步锁紧，避免阀体受力不均导致的密封面错位，同时螺栓的外露长度经过优化，不会超出阀体的最大外轮廓，避免安装时与周边管路、支架产生干涉。在外形尺寸与安装边界方面，该阀件的整体轮廓为对称柱体结构，两端螺纹接口的轴线与阀体中心线重合，安装时仅需保证两端管路的同轴度在允许偏差范围内即可，无需额外预留过大的操作空间；阀体的最大外圆尺寸经过紧凑化设计，相比同通径的法兰式阀门体积缩小近40%，适合安装在空间局促的设备内部管路或者密集排布的管路支管上；手轮或者执行器的安装接口位于阀体顶部，预留的操作空间仅需满足扳手或者小型执行器的安装需求即可，不会额外占用过多的管路排布空间。该结构的流道采用直通式设计，介质流经阀体时的流阻更小，不会产生明显的压力损失，同时流道内部无多余的凸起或者死角，能够避免介质残留，适合输送洁净度要求较高的流体介质，也可降低含少量杂质介质的堵塞概率。
