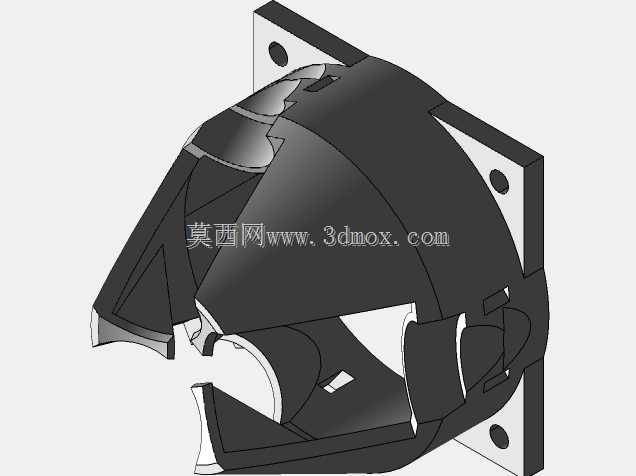

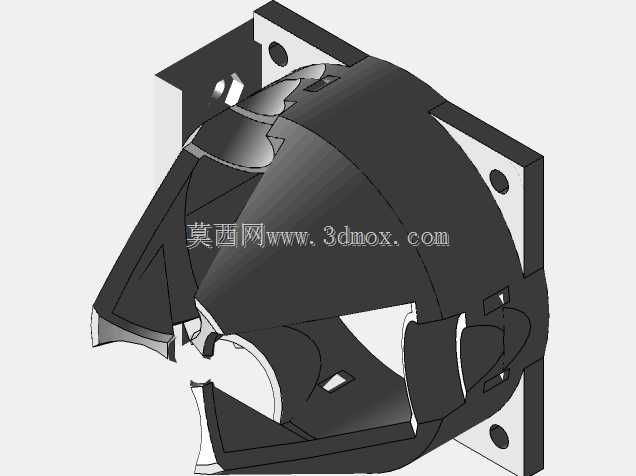

菱形结构热端隔热屏蔽构件

该菱形热端屏蔽构件主要应用于存在局部高温热源的机械配套场景，常见于小型动力单元、精密加热模组、特种作业执行端的热源隔离工位，核心作用是阻隔高温工作端的热量向周边安装基体、相邻精密元器件传递，避免非耐热部件长期受高温烘烤出现性能衰减、结构形变甚至失效的问题，同时可对热端核心工作区域形成物理防护，减少外界粉尘、碎屑飞溅对热端工作界面的干扰，也能避免运维过程中人员误触高温区域引发安全隐患。

从功能特性来看，该构件采用半包覆式的菱形曲面腔体结构，曲面弧度完全贴合热端的外部轮廓，既能够最大化覆盖热端的高温辐射面，提升隔热屏蔽的有效范围，又预留了热端工作所需的开口区域，不会干涉热端的正常作业路径。构件两侧集成带安装孔的方形法兰边，安装孔位采用对称式布局，可直接通过标准紧固件与设备基体完成固定，安装后整体贴合度高，不会出现额外的装配间隙导致热量泄漏。构件表面设置有多处定位卡槽与镂空让位结构，可适配热端周边的管线、接插件的排布需求，无需额外对周边部件进行改造即可完成装配。

在设计思路上，该构件优先考虑热屏蔽的覆盖效率与装配兼容性，菱形的外形设计相较于传统圆形屏蔽罩，可在有限的安装空间内获得更大的侧向屏蔽范围，适配热端非对称的外形轮廓；曲面腔体的壁厚采用均匀化设计，在保证结构强度的前提下尽可能控制构件自身重量，降低对安装基体的负载。安装边界方面，两侧法兰的安装孔距与设备端的标准安装位完全匹配，构件整体的外轮廓尺寸经过优化，不会超出设备预留的安装空间，装配后与周边部件保留足够的安全间隙，既不会出现运动干涉，也能保证周边空气的正常流通，辅助热端区域的散热。构件的边缘采用过渡圆弧处理，没有尖锐的棱角，可避免装配过程中划伤操作人员或损坏相邻部件的线缆表皮，整体结构兼顾了隔热防护性能、装配便捷性与使用安全性。
