家用气泡水机按压式操作按键结构

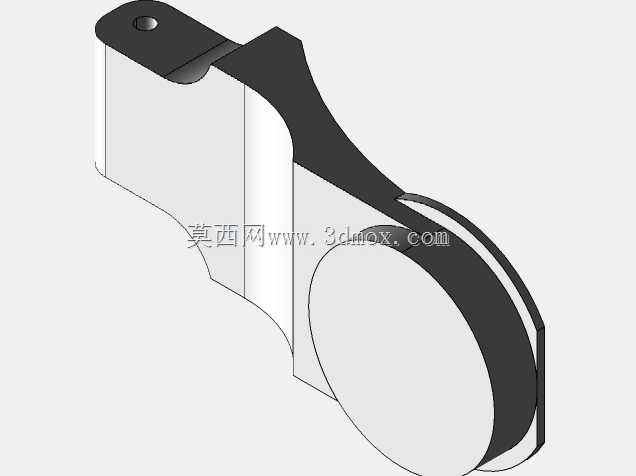

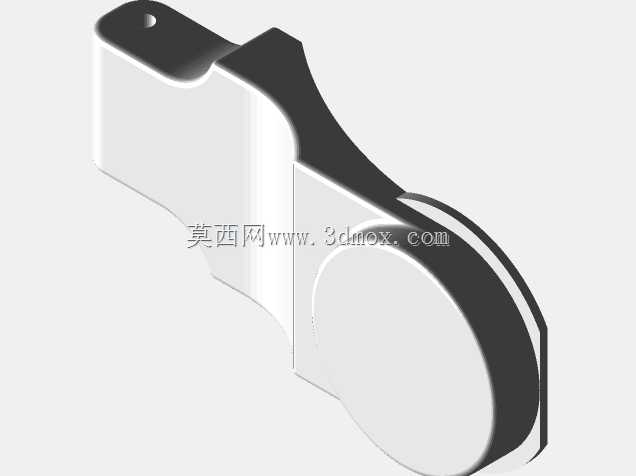

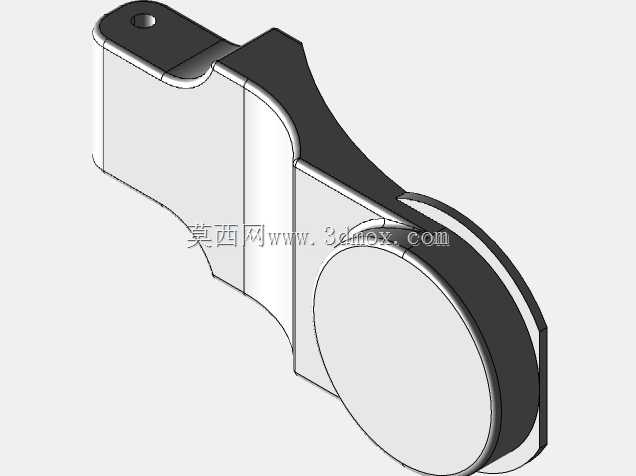

这款按键结构主要适配家用台式气泡水制备设备，作为用户触发设备充气动作的核心操作交互部件，日常使用场景覆盖家庭厨房、小型饮品吧台等区域，用户单次按压即可触发设备内置气路的启闭，完成饮用水的二氧化碳注入流程，是设备人机交互环节直接接触的功能件。从实际使用需求出发，设计时优先考虑按压行程的反馈手感，整体采用悬臂式按压结构，一端设置带安装孔的固定耳，通过销轴与设备内部的安装基座铰接，作为整个按键的旋转支点，铰接孔的公差配合选用间隙配合，保证长期按压转动无卡滞，同时预留0.1mm的轴向窜动间隙，避免塑料件温变胀缩导致的转动不畅。按键的按压接触面做了贴合指腹的弧面过渡，边缘做R1.2的圆角处理，避免长期按压出现硌手的问题，接触面下方设置有触发凸台，按压到设定行程时会触碰到设备内部的微动开关，触发行程控制在3.5mm，既不会因为行程过短导致误触发，也不会因为行程过长造成按压费力。结构另一端的圆弧造型是为了贴合设备外壳的曲面轮廓，安装后与外壳表面的缝隙控制在0.3mm以内，保证整机外观的一致性，同时圆弧侧边设置有导向限位筋，按压过程中筋位沿外壳内壁滑动，避免按键按压时出现左右偏摆，保证触发位置的精准度。设计过程中针对3D打印的成型特性做了结构优化，整体壁厚统一设置为2mm，避免壁厚不均导致的打印翘曲问题，所有加强筋的厚度不超过壁厚的二分之一，减少打印过程中的层间应力集中，铰接孔位置做了局部加厚处理，提升销轴安装位置的结构强度，避免多次按压后孔位出现开裂。安装边界方面，固定端的铰接孔中心到按键最外端圆弧面的距离为42mm，按键整体最大宽度为18mm，安装时需要在基座上预留直径3mm的销轴安装位，同时在按键触发凸台下方预留微动开关的安装空间，空间尺寸不小于10mm*8mm*5mm，按键按压方向的后方预留5mm的活动空间，保证按压行程完全释放无干涉。结构材质适配常见的食品接触级ABS或者PLA打印材料，表面无需额外做喷涂处理，成型后去除支撑即可直接装配使用，铰接位置可以根据实际使用需求添加少量润滑脂，提升长期使用的顺滑度。
