便携式手机外接热成像测温探头结构

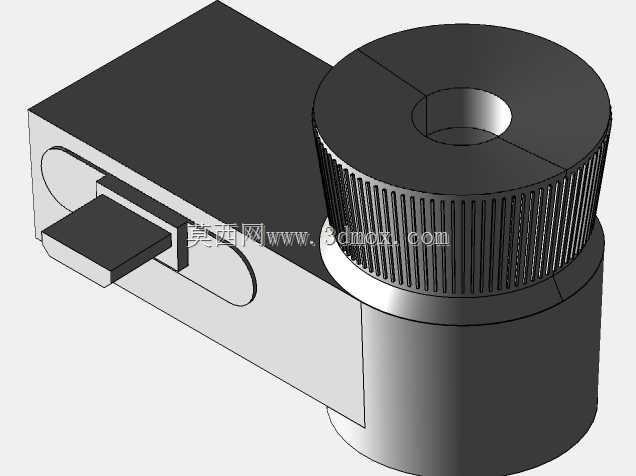

　　这款外接式热成像采集装置，核心定位是给移动智能终端补充红外温度场可视化能力，整体结构围绕手机直插使用场景做了紧凑化布局。从整机形态来看，装置分为插接主体与镜头筒体两个功能区段，插接端做了扁平收窄处理，能够直接嵌入移动终端的数据接口，无需额外引线即可完成供电与图像数据传输，这种无缆化设计在现场巡检场景中优势明显，操作人员单手握持手机即可完成检测，不会因为外挂线材勾挂周边管线、脚手架构件。镜头筒体采用立式圆柱布局，轴线垂直于插接主体的安装平面，这种排布方式充分利用了手机背部的上方空间，当装置插入手机后，镜头筒体恰好位于手机摄像头旁侧，不会遮挡手机原有可见光镜头，可同步实现热像与可见光画面的叠加采集。筒体上部外圈设计了密集的周向滚花结构，

　　该结构并非装饰特征，而是为手动调焦预留的操作面：当检测目标距离变化时，操作人员可通过拇指与食指搓动滚花环，带动内部镜组轴向移动完成对焦，滚花的齿距与齿深经过适配，戴薄劳保手套也能获得足够摩擦力，不会出现打滑空转的情况。筒体顶端的中心通孔为红外镜头的通光孔径，孔径周边做了下沉式台阶设计，既可以给镜头前端的保护镜片提供安装定位面，也能在装置意外平放时让镜片不直接接触接触面，减少镜片被砂石、金属屑划伤的概率。插接主体与镜头筒体的衔接位置做了圆弧过渡，没有出现尖锐的直角棱边，一方面是降低注塑成型时的应力集中，避免装置从手中滑落磕碰时在衔接处发生断裂，另一方面也能优化握持时的触感，长时间持握巡检不会硌压手指。从安装边界来看，

　　插接主体的厚度控制在普通手机保护壳的兼容范围内，接口周边的壳体做了避空斜角，即使手机套有常规厚度的软胶保护壳，也能顺利将插头完全插入接口，不会出现插头无法插到底、数据连接中断的问题。装置整体的外轮廓没有超出手机背部的宽度范围，放入工装口袋、工具包侧袋时不会与其他工具发生卡滞。在工业现场的实际应用中，这类装置可覆盖设备运维、电气巡检、暖通查漏等多个场景：配电房内检测母线接头、断路器端子的过热隐患时，不需要携带笨重的手持热像仪，掏出手机插上装置即可快速扫描温度异常点；机械设备点检时，可通过热图观察轴承座、电机壳体的温度分布，判断润滑状态与磨损情况；暖通管路检测时，能够快速定位管道堵塞、保温层破损的位置，

　　温度场画面可直接通过手机端软件记录归档，无需额外导出整理。结构设计上充分考虑了现场使用的容错性，外壳采用一体成型的硬质结构，能够承受日常使用中的磕碰与挤压，镜头筒体的壁厚做了局部加强，即使装置从工作台高度意外坠落，也能优先吸收冲击能量，保护内部脆弱的红外探测芯片与镜组。插接端的接口内部做了限位结构，插入到位后会有明确的段落感，避免使用过程中因为手部晃动导致接口松脱。装置的重量集中在镜头筒体位置，插入手机后整体重心靠近手机中部，单手握持时不会出现明显的头重脚轻情况，长时间举持扫描高处设备时也能降低手部疲劳感。筒体侧面与插接主体的结合面预留了内部电路板的安装空间，红外探测板、信号处理板可沿筒体轴向分层布置，缩短了信号传输路径，减少外部电磁干扰对热像信号的影响，在配电柜、变频器等强电磁环境下也能获得稳定的成像效果。
