适配1.75mm耗材的近程波顿挤出结构

该挤出结构是面向桌面级FDM熔融沉积成型3D打印设备开发的近程送料核心组件，主要应用于消费级桌面3D打印机、小型DIY改装打印设备、教育实训类打印装置的耗材输送环节，承担将热塑性打印耗材稳定、精准推送至热端熔腔的核心功能，直接决定打印过程中耗材进给的精度与稳定性，是影响最终打印件成型质量的关键功能部件。

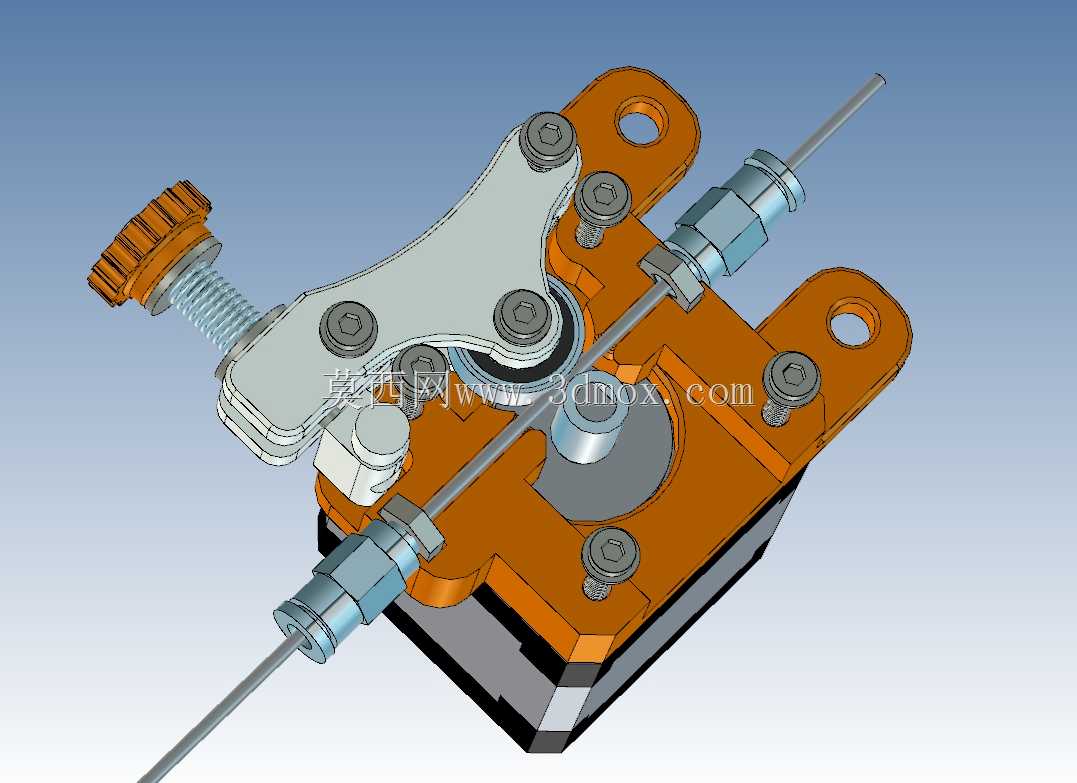

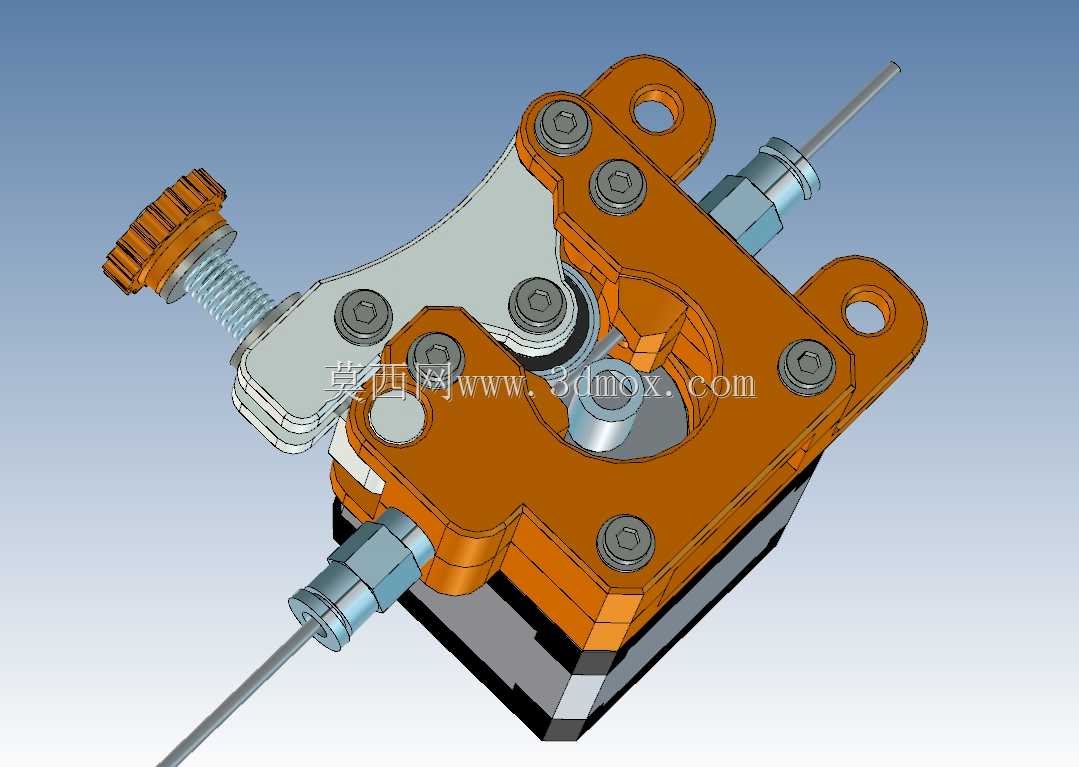

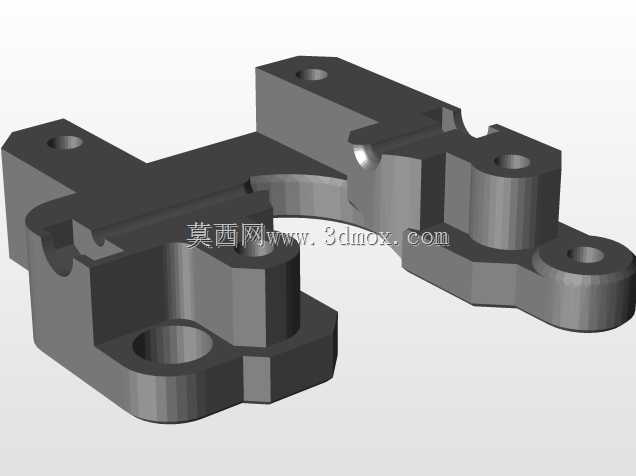

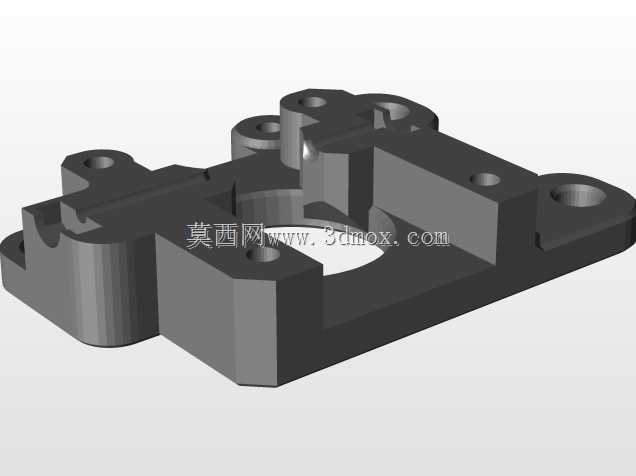

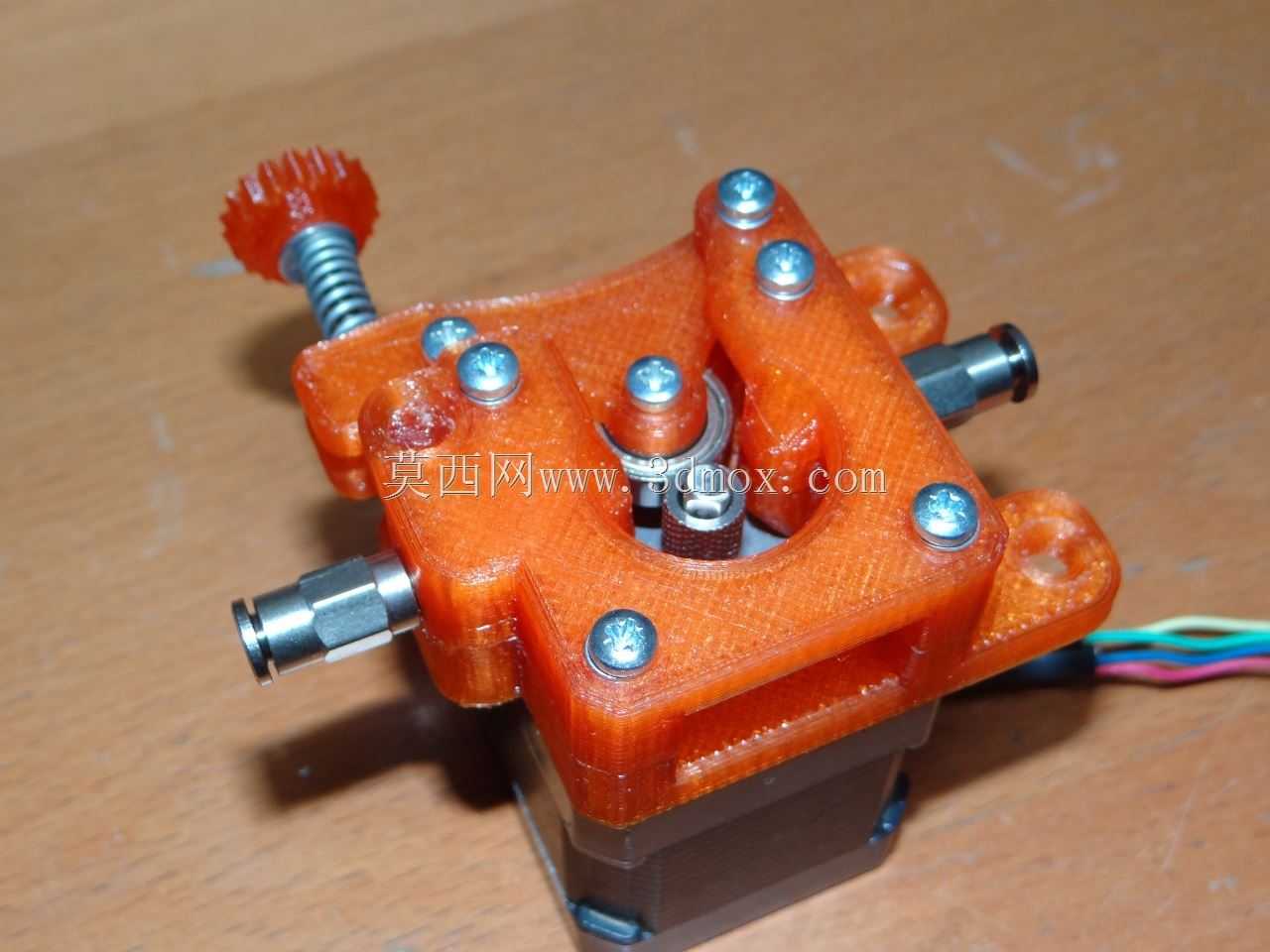

整体结构采用紧凑化的近程布局设计，核心承力基座采用橙色硬质工程材质加工成型，基座上预留两个对称的通孔安装位，可直接通过标准紧固件固定在打印机的X轴滑台或者挤出机安装支架上，安装孔位的中心距适配主流近程挤出机的通用安装尺寸，无需额外改装转接件即可完成装配，安装边界控制在极小的空间范围内，不会占用打印平台的有效成型行程，也不会给运动滑台增加过多的负载重量，能够适配多数采用十字轴、悬臂、CoreXY结构的桌面级打印设备。

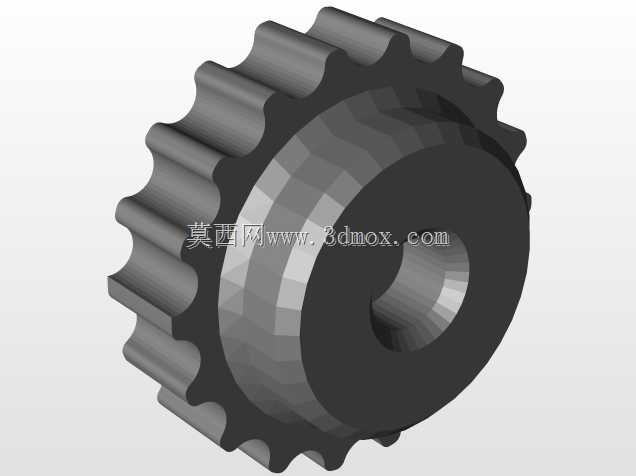

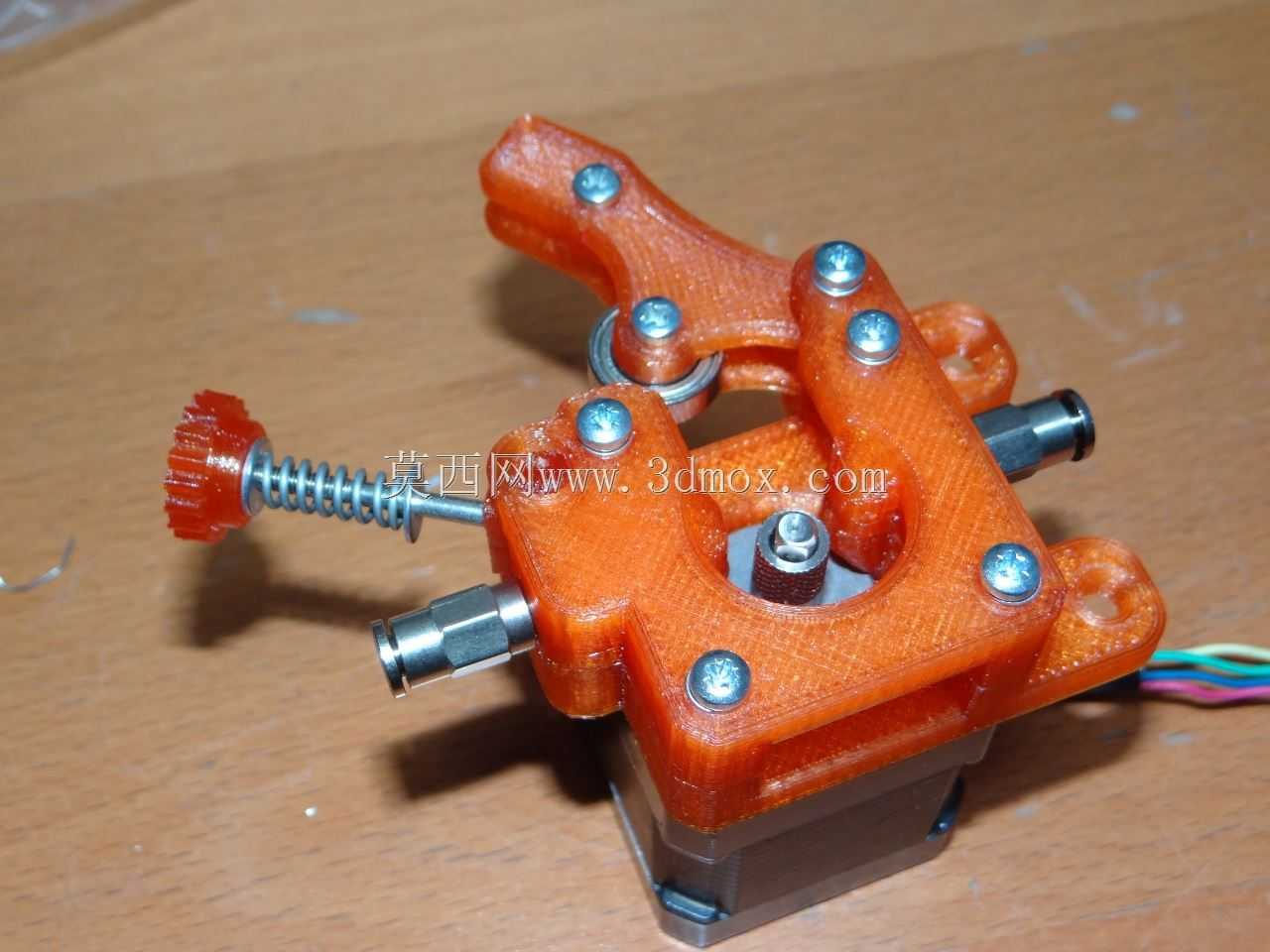

送料压紧机构采用摇臂式杠杆结构设计，摇臂通过688ZZ轴承作为转动承臂，转动阻尼均匀无卡顿，摇臂一端设置带滚花纹理的手动调节旋钮，旋钮与基座之间内置压紧弹簧，用户可根据耗材的材质、直径公差手动旋转旋钮调整压紧力大小，既可以避免压紧力过大导致的耗材形变、送料阻力陡增问题，也能防止压紧力不足引发的耗材打滑、送料步进丢步问题。摇臂与送料齿轮配合的位置做了适配1.75mm直径耗材的导向限位槽，耗材穿入后可被精准限制在送料齿轮的啮合齿范围内，送料齿轮的齿形做了钝化处理，既可以保证足够的啮合力带动耗材平稳前进，也不会刮伤耗材表面产生碎屑堵塞送料通道。

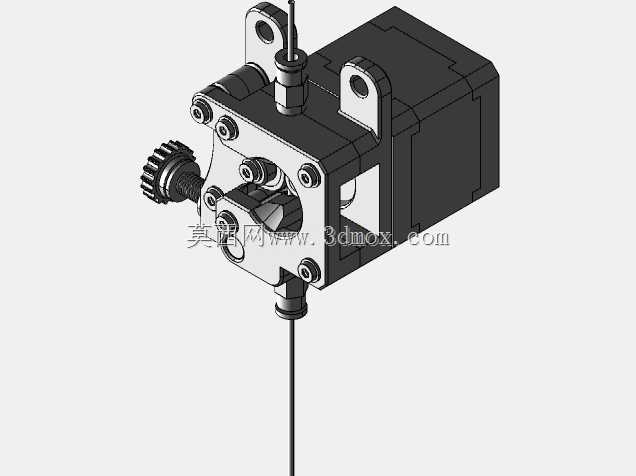

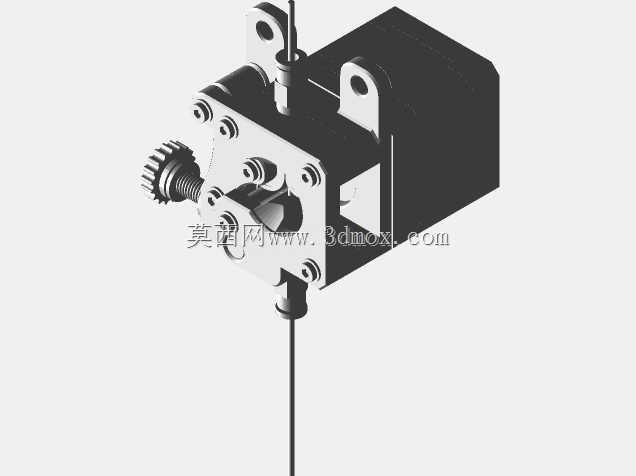

结构两端设置标准的快插式气动接头作为耗材导入导出接口，接头内带弹性锁紧钢珠与密封胶圈，耗材穿入后可自动对中，同时能够减少耗材输送过程中的晃动余量，保证送料路径的同轴度。整个送料路径做了顺滑的倒角处理，没有尖锐的直角转折，耗材在输送过程中不会产生额外的弯折阻力，即使是韧性较差的脆性耗材也能顺畅通过，减少断料故障的发生概率。驱动端预留了标准的步进电机安装定位面，可直接适配42型两相步进电机的安装尺寸，送料齿轮与电机输出轴的连接位做了防松定位设计，长时间高速往复送料也不会出现齿轮松动偏移的问题。

在实际打印场景中，该结构能够稳定适配PLA、ABS、PETG、TPU等多种常见的3D打印耗材，尤其是针对柔性TPU耗材，近程布局的短送料路径能够大幅减少耗材的弯折余量，避免柔性耗材在送料管内堆积打结，保证柔性耗材的打印精度。回抽动作的响应速度快，能够有效减少打印过程中的拉丝、垂料问题，提升打印件的表面质量。整体结构的零件数量少，拆装维护便捷，日常使用中仅需定期清理送料齿轮上附着的耗材碎屑即可保证长期稳定运行，无需复杂的调校维护，既适合量产打印设备的原厂配套，也适合3D打印爱好者对原有设备进行升级改装。
