低成本开源LCD光固化树脂打印设备结构设计

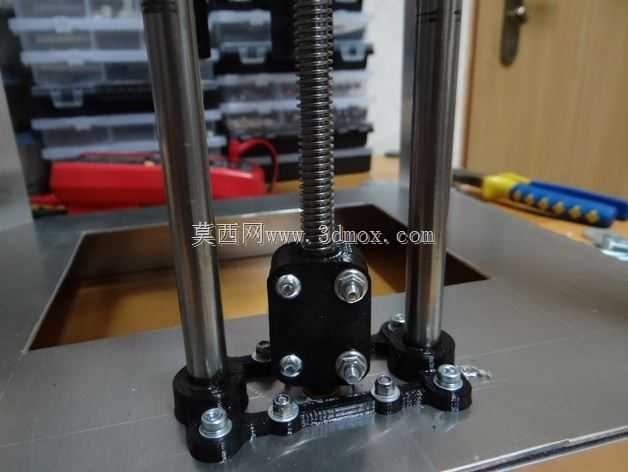

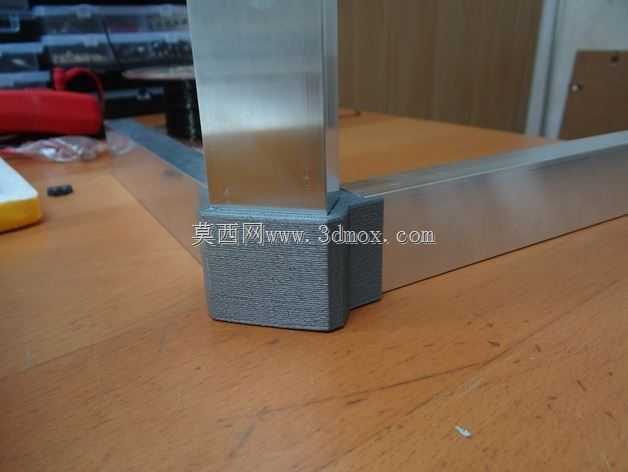

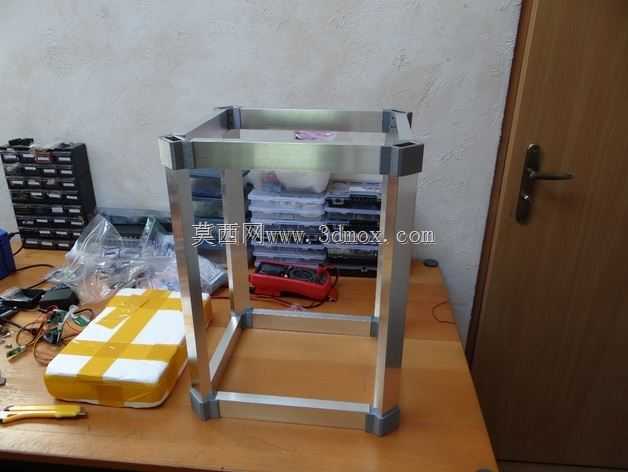

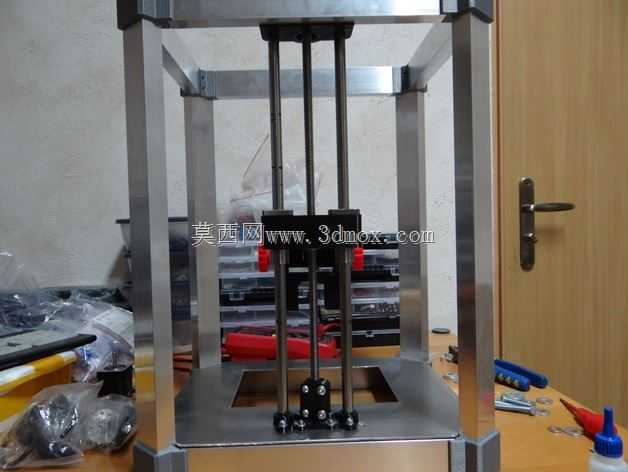

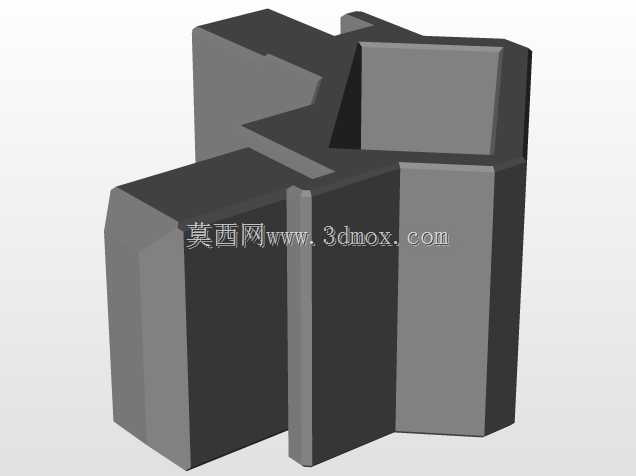

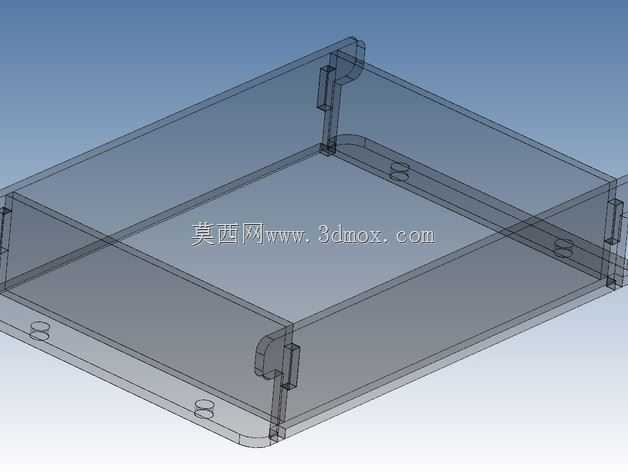

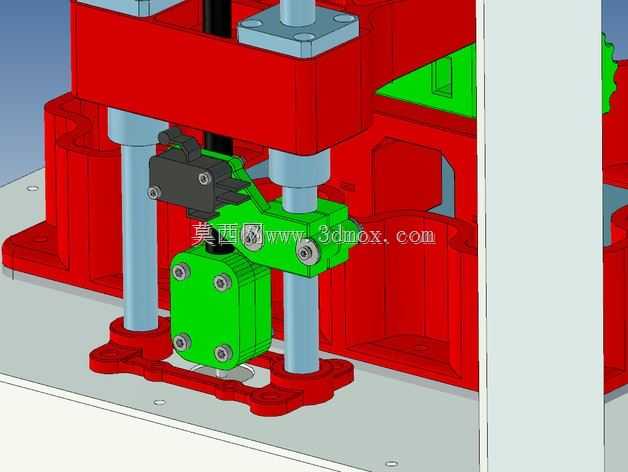

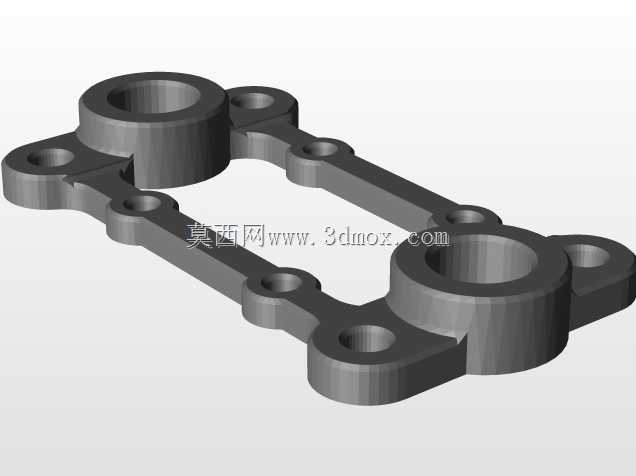

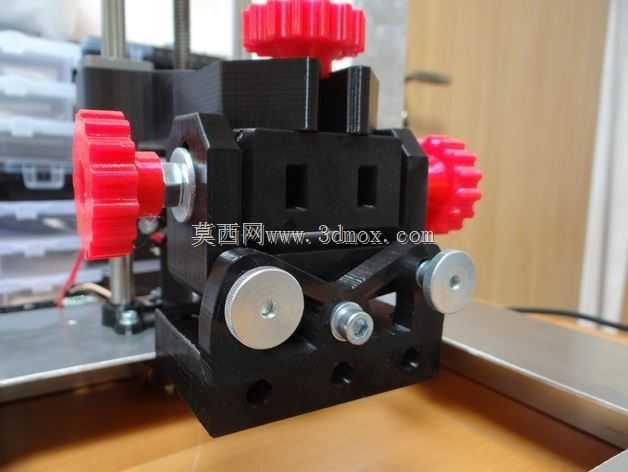

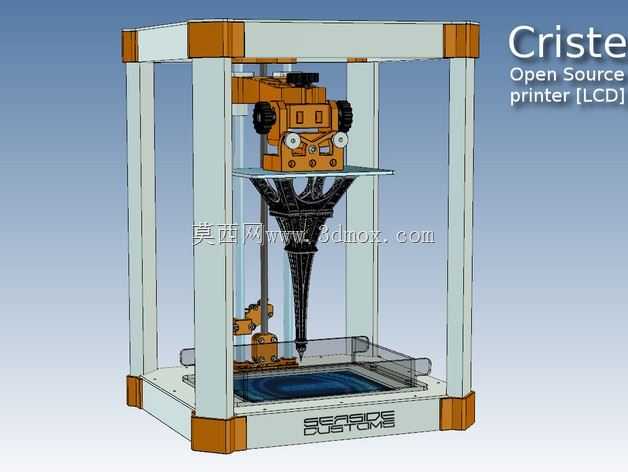

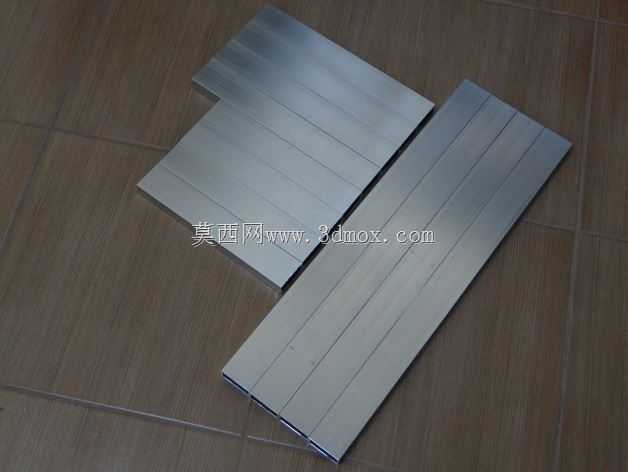

这款光固化树脂打印设备面向个人创客、小型手办工作室、高校创新实验室以及精密小零件加工场景设计，能够满足小批量定制化精密零件、手办原型、结构验证件的快速成型需求，填补了低成本高精度光固化成型设备的市场空白，让普通创作者无需承担高昂设备成本，就能获得工业级精度的树脂成型能力。设备核心采用LCD面成型光固化原理，通过LCD屏幕的选择性透光控制，让UV光线逐层照射液态光敏树脂完成固化成型，相比传统FDM熔融沉积工艺，能够实现更光滑的表面质量与更精细的细节表现，可制作带有细微纹理、薄壁结构、复杂内腔的精密零件，适配珠宝蜡模、动漫手办、精密结构验证件、齿科临时修复体等多种对成型精度有较高要求的加工场景。整体框架采用标准铝型材搭建，兼顾结构刚性与组装便捷性，用户可根据设计图纸自行采购标准件完成整机组装，大幅降低设备的整体制造成本。设备的成型工作区域尺寸经过优化，能够覆盖绝大多数个人创作与小批量试制的零件尺寸需求，XY方向成型精度可达微米级，Z轴采用精密传动结构配合直线导向部件，保证层厚控制的均匀性，避免层纹不均、成型错位等常见问题，大幅提升成品的成型成功率。在结构设计思路上，设备采用模块化布局思路，将光机组件、Z轴升降机构、树脂槽、成型平台、框架支撑结构进行独立模块化设计，每个模块都预留了充足的安装调整空间，方便用户后期进行维护、部件升级与参数调试，比如可根据需求更换更高分辨率的LCD屏幕、调整光源功率、更换不同容量的树脂槽来适配不同的加工任务。设备的外轮廓安装边界经过合理规划，整体占地面积仅相当于普通桌面台式电脑主机大小，可直接放置在常规工作台面上使用，无需额外占用独立的车间空间，适配桌面级办公、工作室创作的空间使用需求。Z轴传动部件采用标准直线轴承与梯形丝杆配合的方案，兼顾传动精度与运行稳定性，升降过程平稳无卡顿，保证每层固化时成型平台的位置精度，避免出现层错、台阶纹不均等成型缺陷。树脂槽采用透明耐腐材质制作，底部离型膜采用可更换设计，长时间使用后可快速更换离型膜恢复设备性能，降低后期使用维护成本。设备顶部预留了光源组件的安装调整位，可根据选用的光源规格调整安装高度与照射角度，保证整个成型区域的光照均匀度，避免边缘区域固化不足导致的零件成型失败。走线布局采用隐藏式设计，所有传动部件的线缆都沿型材框架内部布置，避免运动过程中线缆剐蹭影响成型精度，同时也让设备整体外观更加整洁利落。整机结构没有复杂的定制化非标准零件，绝大多数结构件都可以通过自行加工或者3D打印制作，配合标准五金件即可完成整机组装，极大降低了设备的复制门槛，适合开源硬件社区的爱好者自行搭建制作，也可作为光固化3D打印技术的教学实训设备，帮助学习者理解光固化成型的核心原理与设备结构逻辑。
