带插座一体式230V船型电源开关结构

做小型设备电气布局的时候，很多工程师都会纠结供电输入部分的排布——既要留够插拔空间，又要把电源通断控制做在伸手可及的位置，还要避免飞线带来的安规隐患，这款集成了AC输入插孔的230V电源开关，刚好能解决这类紧凑布局的痛点。日常在桌面型工控终端、小型实验仪器、桌面3D打印设备、台式检测装置这类设备上，这类集成式开关的应用非常普遍，不用单独在面板上开两个安装孔分别装插座和开关，一次开孔就能完成两个功能件的固定，面板加工的工序能少一道，后期装配的时候也不用分别给两个部件做接线固定，装配效率能提不少。

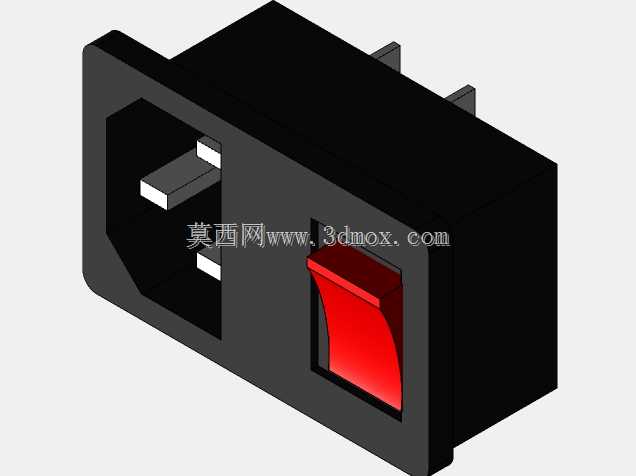

从实际使用的功能逻辑来看，这款部件把电源通断控制和市电输入接口做在了同一个绝缘基座上，红色的翘板按键作为操作端，凸起的按键高度刚好适配常规设备面板的厚度，按键的按压行程做了适中的阻尼反馈，不会因为设备运输过程中的震动出现误触发，也不会因为按压力度太小出现接触不良的情况。旁边集成的两孔AC输入插孔，弹片的对位精度经过结构校核，插头插入的时候不会出现偏斜卡滞，插合后的保持力能满足日常使用中拉扯电源线不松脱的要求，内部的导电件排布做了足够的电气间隙设计，230V交流工况下不会出现拉弧、爬电的风险。

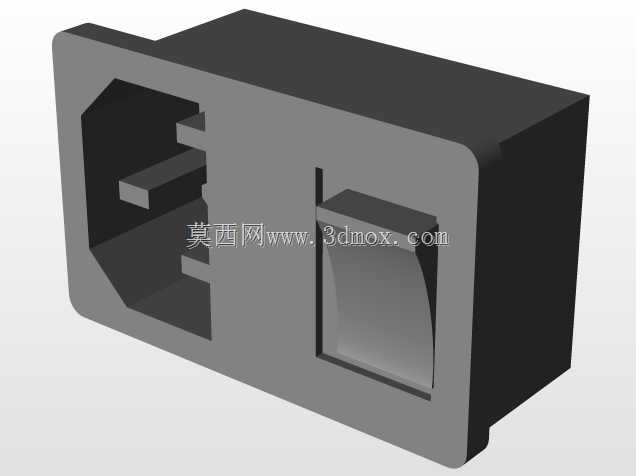

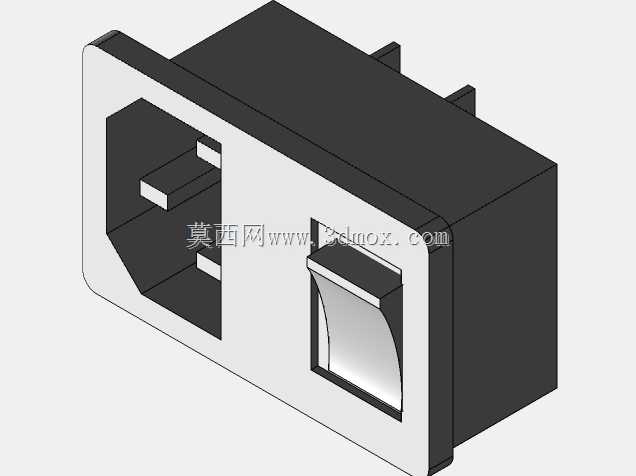

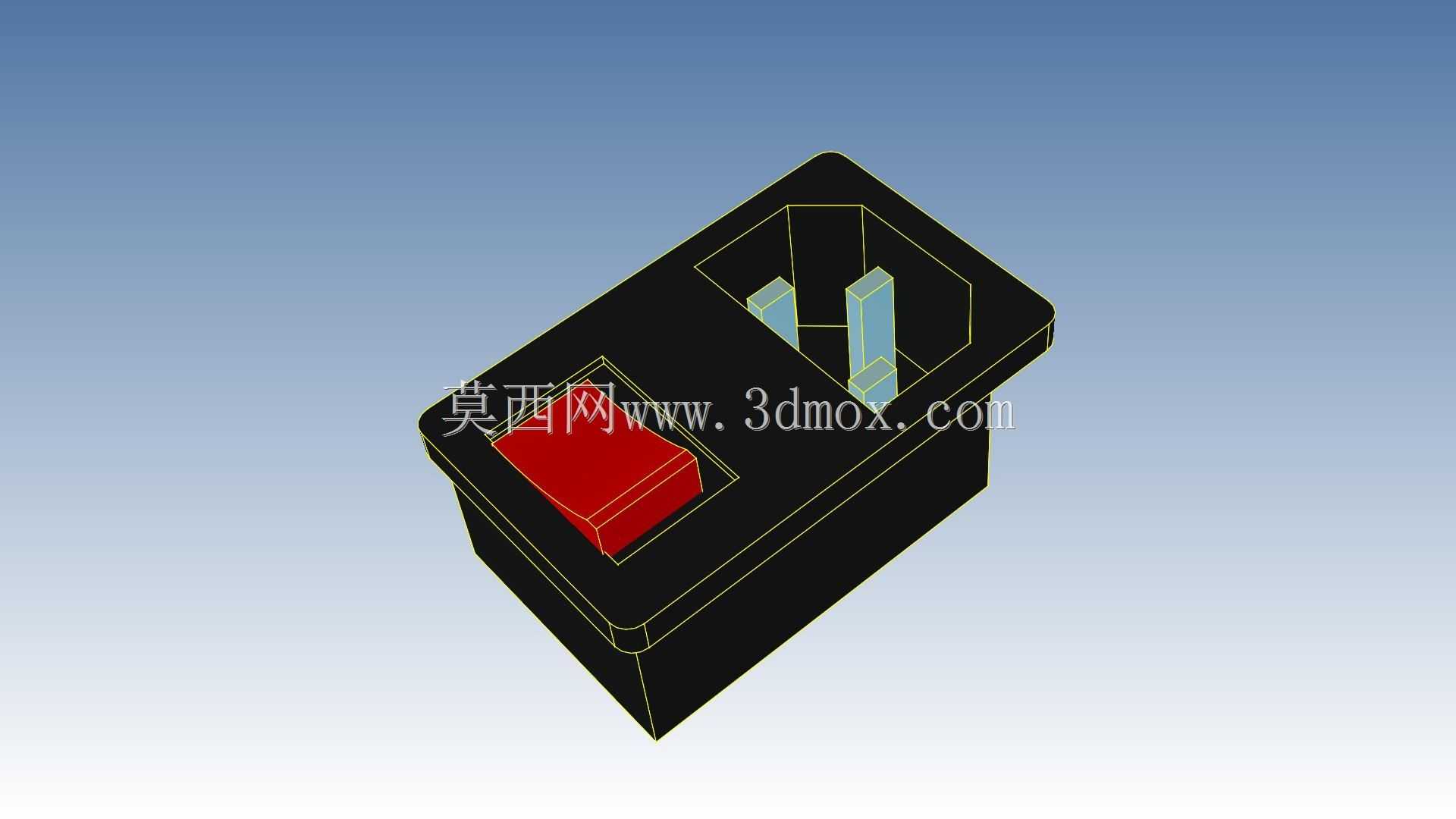

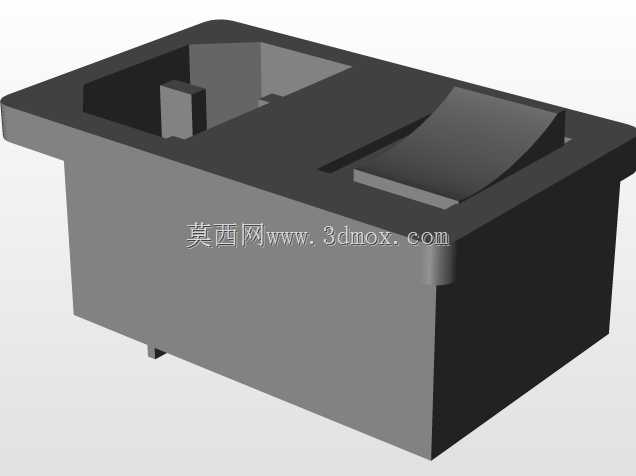

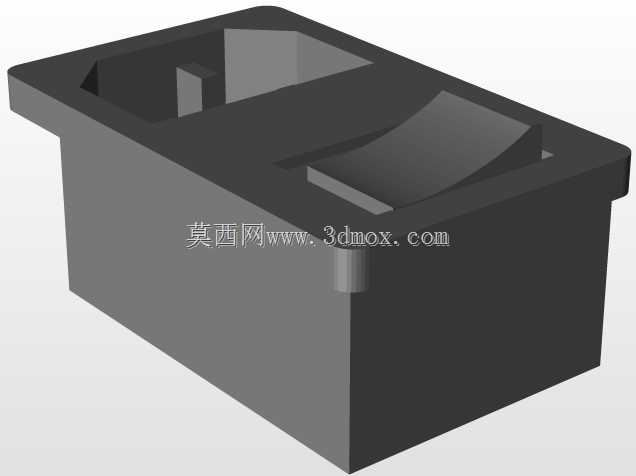

设计这款部件的三维结构时，首先要考虑的是安装边界的适配性，基座整体采用矩形的绝缘壳体，边角做了小圆弧过渡，避免装配的时候刮伤操作人员的手，也不会和面板开孔的边缘出现硬干涉。安装时的定位卡扣做在壳体的两侧，不需要额外打螺丝固定，卡入面板开好的对应尺寸方孔之后就能牢牢固定，后期如果需要维护更换，用平口螺丝刀轻轻撬动卡扣就能拆下来，不用把整个设备的面板全部拆开。壳体内部的筋位排布一方面用来固定导电铜件和翘板开关的动作机构，另一方面也把强电部分和可能的外部金属结构做了隔离，哪怕设备内部的金属构件出现轻微移位，也不会直接碰到带电部件造成短路。

做设备选型的时候要注意，这款开关的安装深度要和设备内部的预留空间匹配，接线端的插片位置要留够手指操作的空间，接好线之后最好套上对应的绝缘护套，避免线头松脱碰到周边构件。插孔的位置要和设备面板的边缘留够至少一个插头宽度的距离，不然插头插上去之后会和设备侧壁干涉，导致插头没法完全插合，长期半插状态会出现接触电阻过大发热的隐患。翘板按键的位置要避开设备上其他操作按键的区域，防止操作人员操作其他功能的时候误碰到电源开关造成设备意外断电。

从结构细节来看，开关的翘板和基座之间的缝隙做了错位挡边设计，日常使用中泼溅的少量液体不会直接顺着缝隙流到内部导电件上，能满足普通桌面设备的防泼溅要求。基座的材质选用耐温的绝缘工程塑料，长期在带载工作的温升环境下不会出现变形软化，导电件的弹片采用弹性好的铜合金材质，经过多次插拔之后也不会出现弹性衰减导致的接触不良。整个部件的外形没有多余的突出结构，在设备内部排布的时候不会和周边的电路板、结构支架产生干涉，三维建模的时候可以直接把这个模型导入到设备整体装配里，提前核对安装孔位、操作空间、接线余量，不用反复打样调整位置，能大幅缩短电气布局的设计周期。
