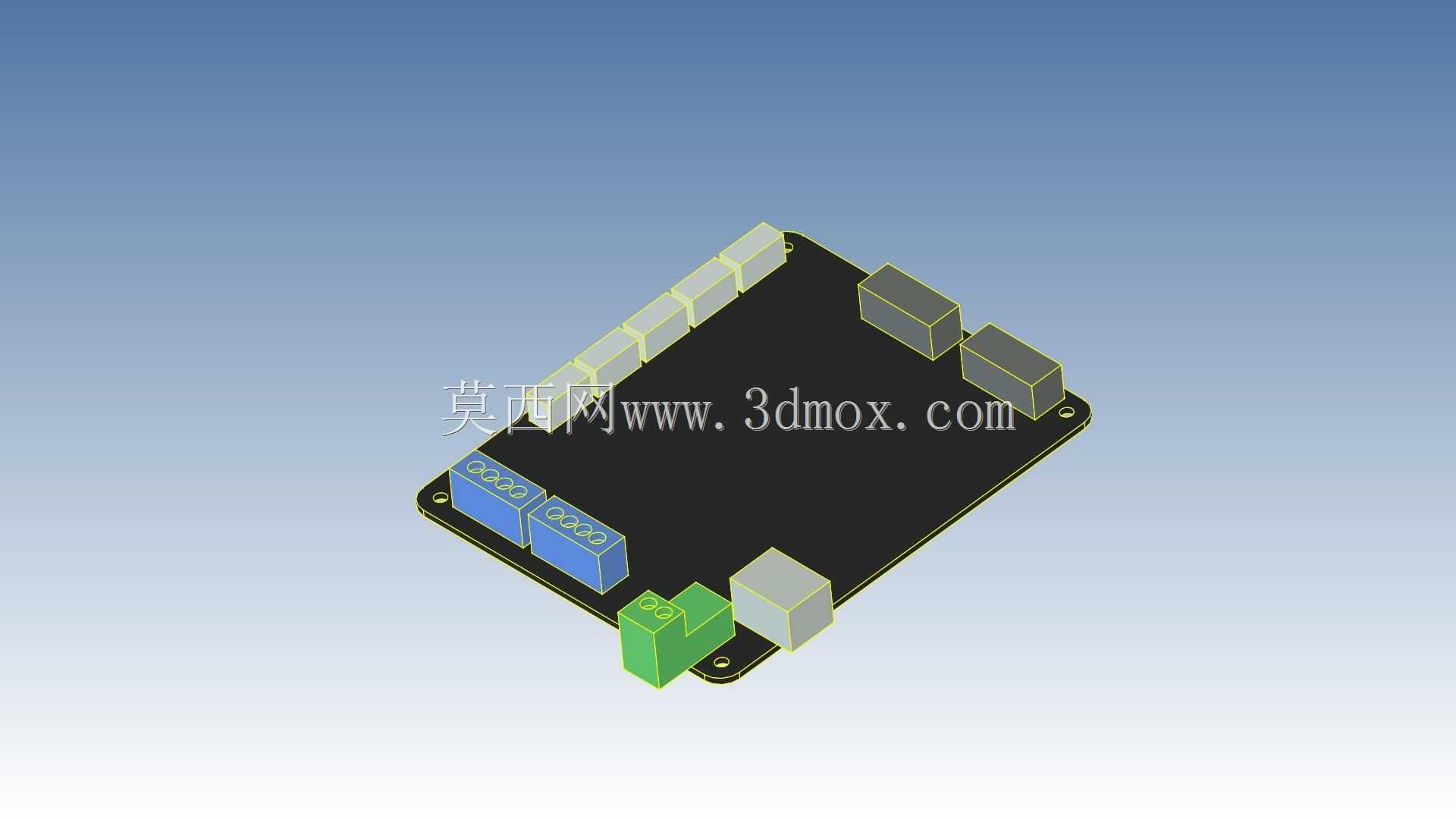

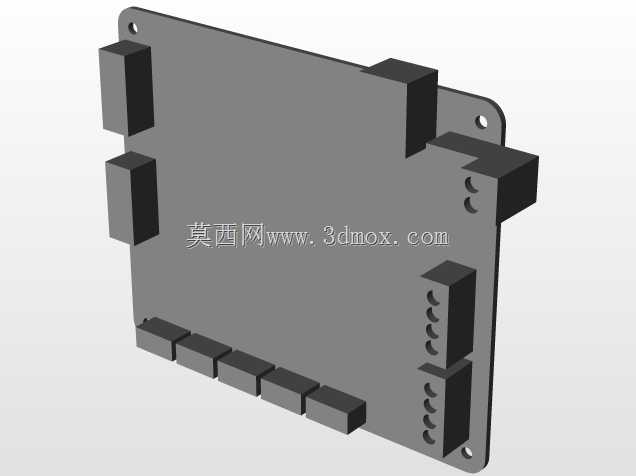

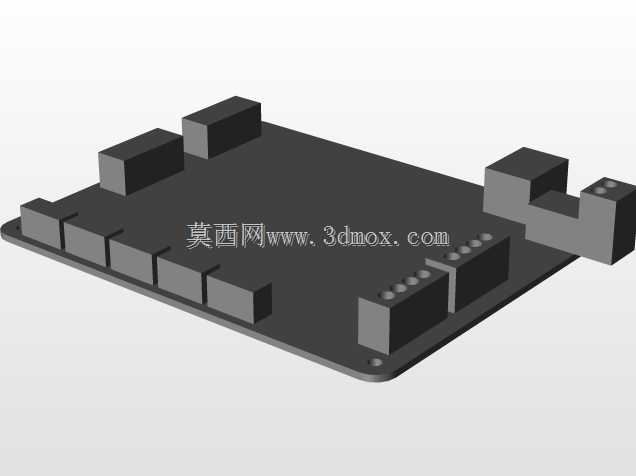

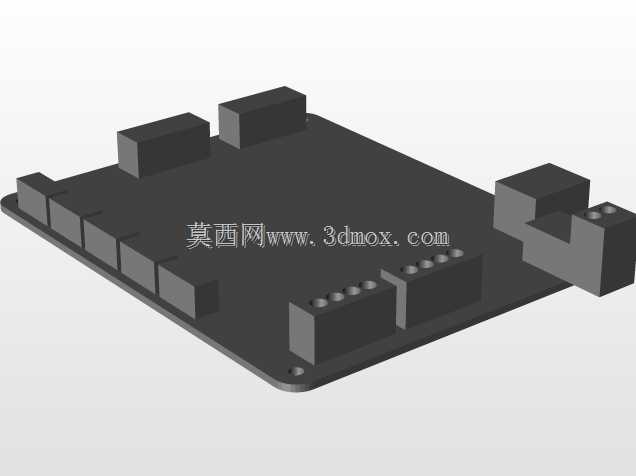

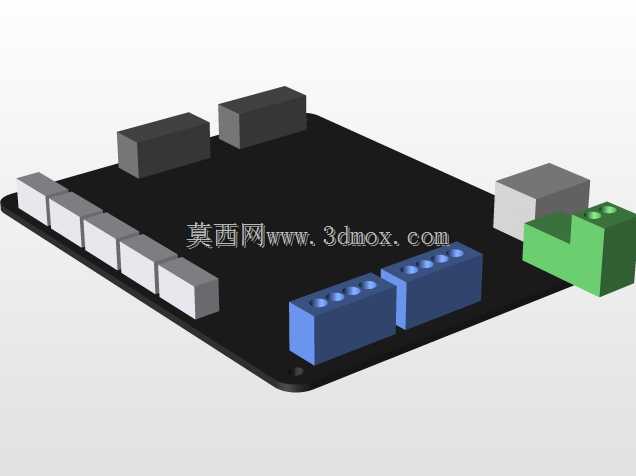

MKSBase V1.1 3D打印主控电路板结构

在桌面级FDM 3D打印设备的电控体系搭建中，主控板是衔接上位机指令、驱动各运动轴与挤出机构、协调温控与传感反馈的核心载体，这款MKSBase V1.1主控板的三维结构设计，完全围绕桌面级3D打印机的实际装机需求展开，从安装适配到元件布局都贴合一线装机与维护的使用场景。从实际应用场景来看，这类主控板多用于入门到中端级别的桌面FDM 3D打印机，既适配个人DIY组装的打印设备，也可作为小型商用桌面打印机的电控核心，承担G代码解析、步进电机运动脉冲输出、热端与热床温度闭环控制、限位开关信号采集、散热风扇转速调控等核心功能，是整台打印设备的运算与控制中枢。从设计思路上，这款主控板采用矩形PCB基板作为载体，所有外接接口全部沿板边排布，避免装机后接线被机身结构件遮挡，日常维护插拔线材时无需拆解设备外壳即可操作；板上元件布局做了高低压分区处理，强电驱动相关的元件与弱电信号处理元件保持足够的安全间距，减少信号干扰导致的打印失步、温度读数漂移等常见问题。板载的接口包含多组步进电机驱动插槽，可同时适配X/Y/Z三个运动轴加单挤出头的驱动配置，部分版本也可扩展双Z轴或双挤出头的接线需求；预留的热敏电阻接口可同时接入热端、热床两路温度传感，温控回路的接线端子做了防反插设计，避免新手装机时接反线路烧坏元件；电源输入接口采用大电流接线端子，可承载热床加热时的大电流通过，减少接头发热导致的电压降问题。从安装边界来看，PCB板四个角预留了标准的M3安装孔位，孔位间距符合通用3D打印机电控盒的安装尺寸规范，可直接固定在常规的铝型材框架机身或者塑料电控盒内，安装时不需要额外做转接板加工；板上最高的元件为外接接线端子与驱动模块插槽，整体元件最高高度控制在常规电控盒的内部净空范围内，不会出现盒盖扣合时压到元件的问题，板上的电解电容、接线端子等较高元件都做了位置避让，不会和安装面的凸台、走线槽产生结构干涉。在结构细节上，板载的USB通讯接口位置做了边缘内缩处理，插USB线时接头不会和安装板边缘产生磕碰，SD卡插槽的位置也预留了足够的插卡空间，不需要拆除其他接线即可插拔SD卡进行脱机打印；散热片的安装位置对应主控芯片与驱动模块的发热区域，安装后不会和周边电容、接线端子产生空间冲突，风道流向也顺着电控盒的散热风扇风向设计，可有效带走长时间打印时元件产生的热量，避免高温导致的主控死机、驱动丢步问题。对于三维建模从业者与设备选型人员来说，这个模型可直接用于3D打印机整机的电控部分装配校验，在设计自定义电控盒、排布机身内部走线时，可直接导入该模型做干涉检查，提前确认安装孔位、接口朝向、元件高度是否和自身设计的机身结构匹配，减少打样后出现的装配不兼容问题；建模时还原了所有外接接口的位置与凸起尺寸，包括接线端子的卡扣位置、插槽的深度、固定孔的沉头深度，完全满足装配仿真的精度要求，不需要再额外测量实物尺寸即可完成整机的虚拟装配。
