小型圆柱带环槽铝制连接构件

　　在气动管路搭建、小型电子设备内部走线固定、低压流体输送支路的装配场景中，这类小尺寸圆柱铝制连接件是经常用到的基础构件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，往往在装配阶段才发现尺寸匹配、密封性能或者安装干涉的问题。从实际使用场景来看，这类铝制连接件主要承担同径或者异径管路的对接导通作用，也可作为小型线束的定位衬套使用，因为铝材质本身的重量轻、抗锈蚀能力优于普通碳钢，且加工切削性能好，在对重量有要求的便携设备、户外小型机电装置里应用占比很高。

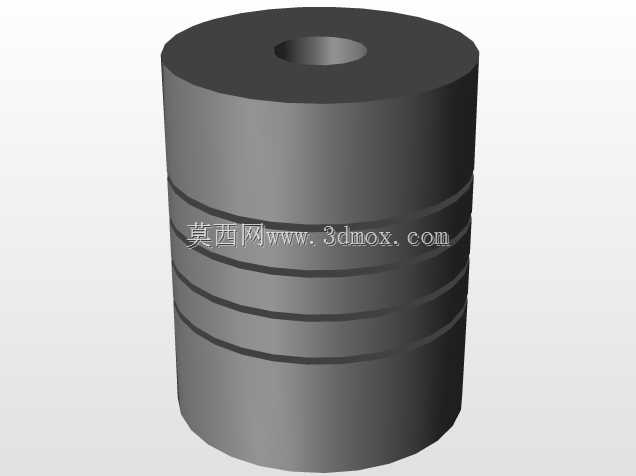

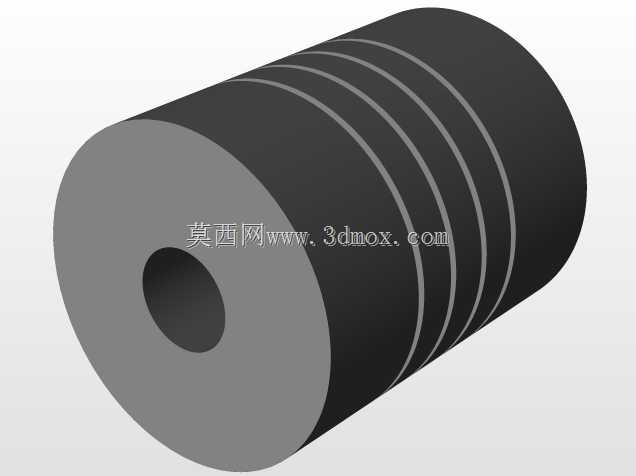

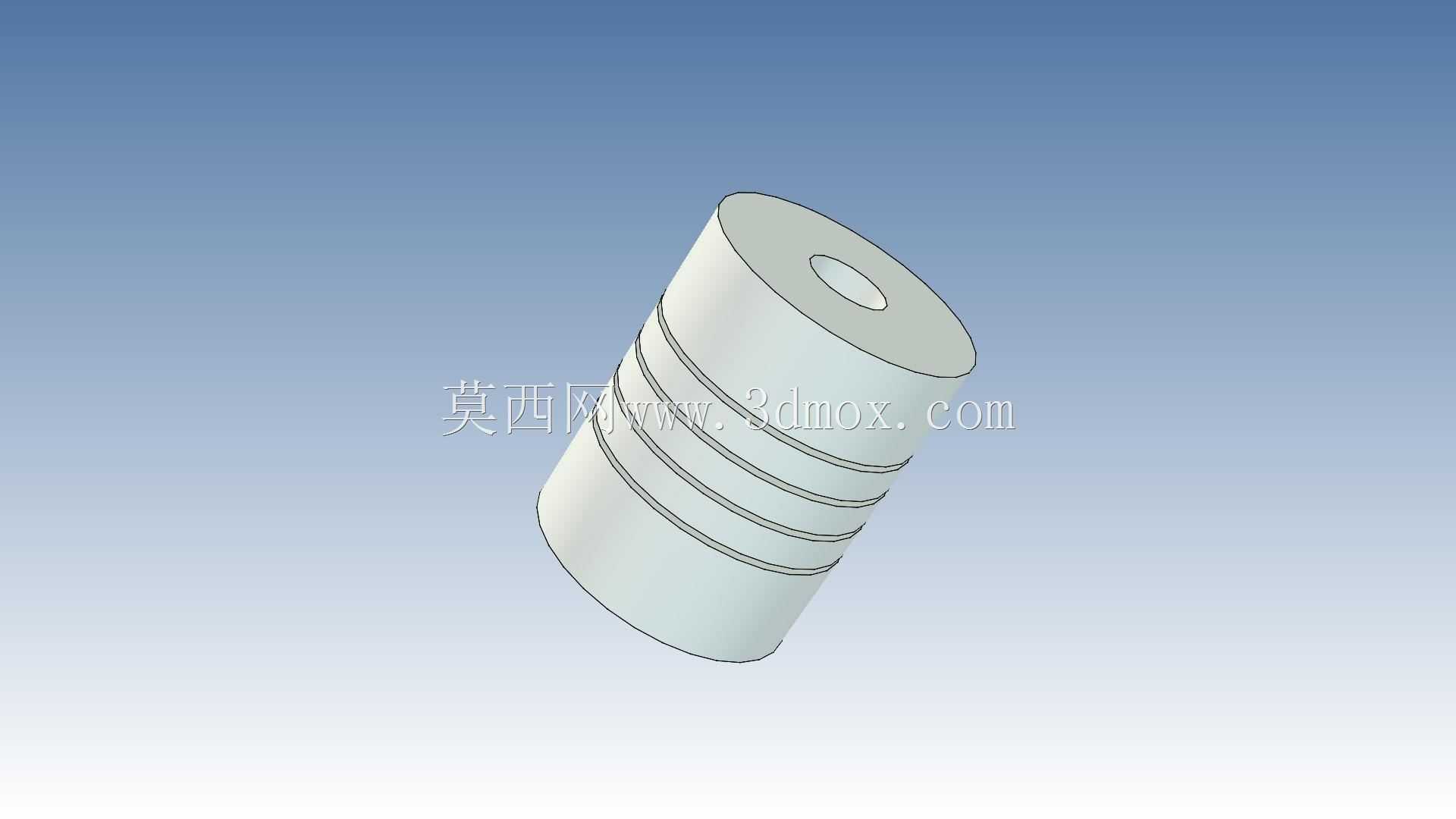

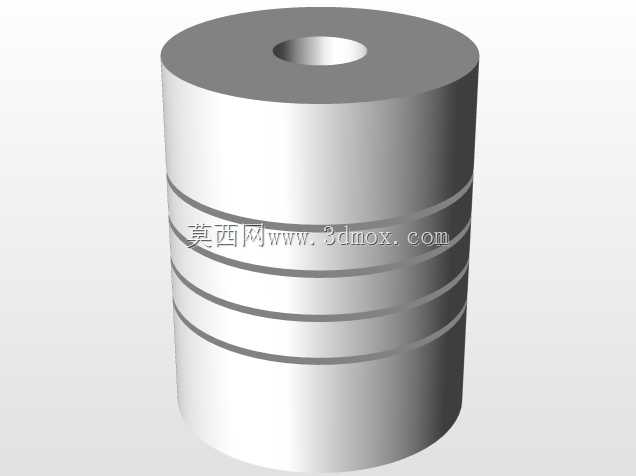

　　设计这类构件的时候，首先要明确安装边界的限制，本次的构件主体为空心圆柱结构，轴向的环槽设计并非装饰结构，而是用于安装密封圈或者卡簧，实现对接后的轴向定位与径向密封，避免使用过程中出现连接件松脱、介质渗漏的问题。主体的空心内孔是介质或者线束的通行通道，内孔的粗糙度需要控制在合理范围，若是走流体的场景，内孔过糙会增大流阻，若是穿线束的场景，内孔边缘需要做倒角处理，避免穿线时割破线束绝缘层。外圆的环槽尺寸需要和配套的密封件、卡固件尺寸匹配，槽宽、槽深的公差不能放得太松，否则会出现密封件压缩量不够导致渗漏，或是卡簧卡入深度不足导致连接松脱的问题。

　　从安装适配的角度来说，这类圆柱连接件的安装不需要复杂的工装，一般直接插入对应的对接基座内，通过环槽内的卡件实现固定，安装时的轴向推入力需要控制在合理范围，不能因为过盈量太大导致装配困难，也不能因为间隙过大导致连接后出现晃动。外圆的尺寸精度需要和对接的安装孔保持合理的配合公差，一般选用间隙配合或者过渡配合，根据实际使用的场景调整，若是有密封要求的流体管路场景，配合公差要稍紧，搭配环槽内的O型圈实现静密封；若是仅作为走线衬套使用，配合公差可适当放宽，降低加工成本。

　　在实际选型使用的时候，不能只看整体的外形尺寸，还要关注内孔的通径是否满足流量或者线束直径的要求，环槽的位置是否和对接件的卡位匹配，铝材质的牌号选择也有讲究，一般常用6061铝制作这类连接件，强度足够且阳极氧化处理后表面抗腐蚀能力更强，若是有更高强度要求的场景，也可选用7075铝，但加工成本会相应提升。很多设计人员在建模的时候容易忽略端部的倒角，不管是外圆端部还是内孔端部，都需要做合适的倒角，外圆倒角方便安装时顺利插入对接孔，内孔倒角既方便穿线，也能去除加工后的毛刺，避免安装时毛刺脱落掉入管路或者设备内部造成故障。

　　这类小尺寸连接件虽然结构简单，但是在整套设备里的作用不可忽视，一旦出现尺寸不匹配或者密封失效的问题，可能导致整套设备的故障，比如气动管路里的连接件漏气会导致气压不足，执行机构动作不到位；电子设备里的衬套毛刺割破线束会导致短路故障。所以在三维建模阶段，就要把每个细节的尺寸、公差、工艺要求考虑到位，建模时要准确还原环槽的位置、宽度、深度，内孔和外圆的同轴度也要控制在合理范围，避免加工后出现壁厚不均的问题，影响构件的结构强度。
