方法兰型LMK20UU直线轴承结构设计

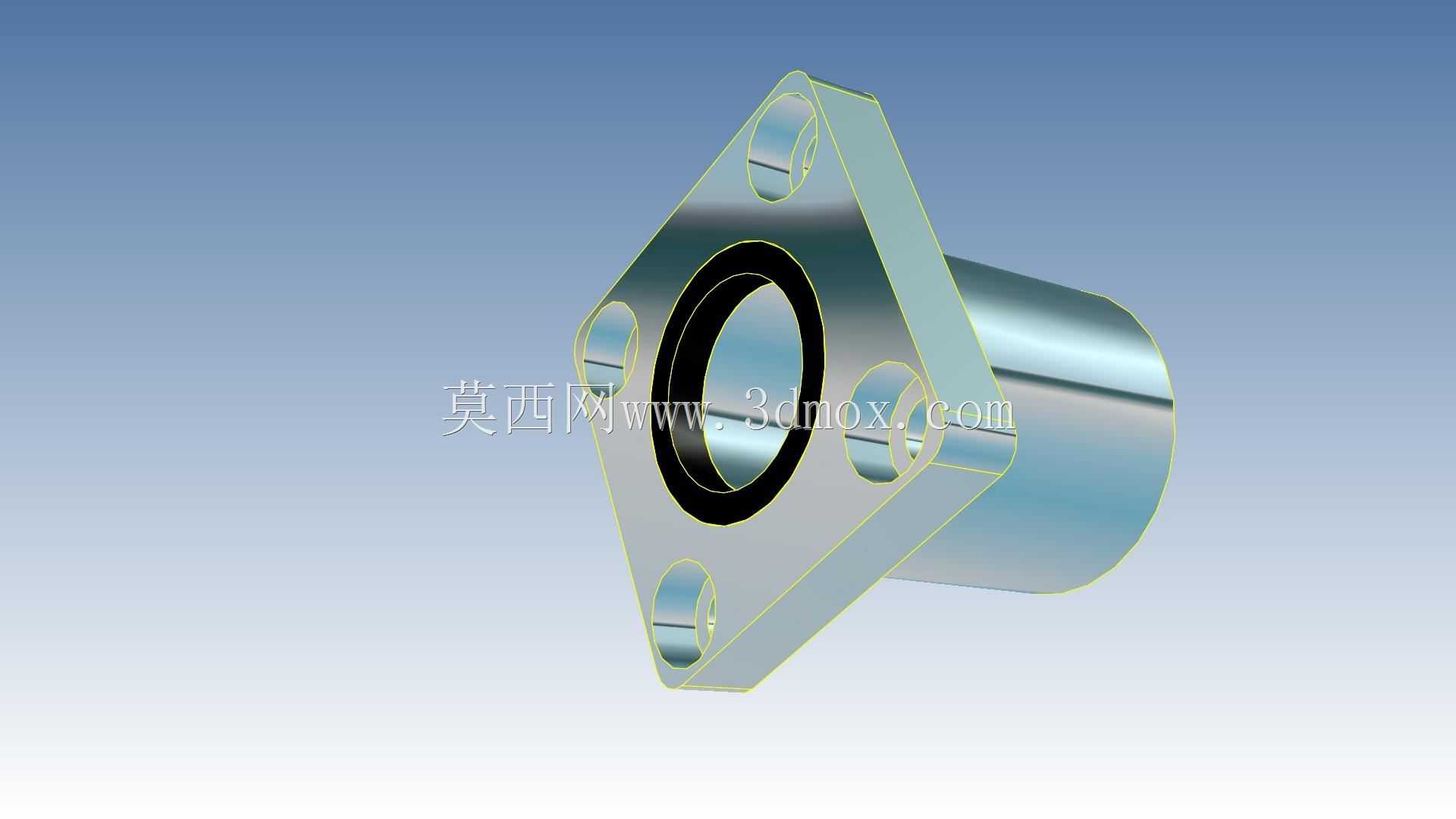

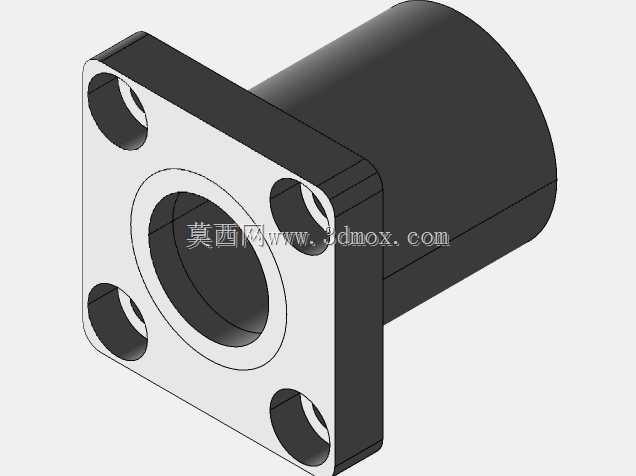

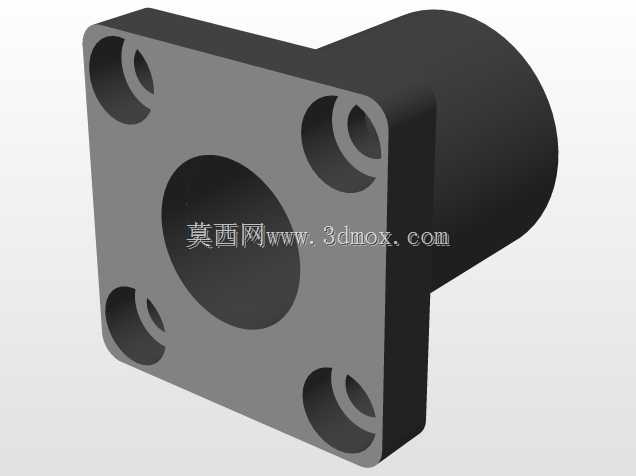

做自动化设备结构设计的工程师，对方法兰型直线轴承的应用场景再熟悉不过，这类带切边法兰的直线运动支撑件，最常出现在需要紧凑安装空间的线性导向工位上。不同于圆法兰轴承需要在安装板上预留整圆的沉台空间，LMK20UU的菱形法兰结构，能直接贴合安装板平面完成固定，四个安装孔分布在法兰的四个切角位置，安装时不需要额外加工避让结构，在小型滑台、点胶机Z轴导向、检测设备探针升降模组这类安装空间局促的工位上，这种结构的适配性优势非常明显。

从实际使用的功能特性来看，这款轴承的核心作用是为光轴提供低摩擦的直线往复运动支撑，内圈的保持架结构均匀排布滚动体，在20mm直径的配套光轴上滑动时，能保证运动过程的同轴度，避免轴系出现径向窜动。法兰端的一体化设计，省去了额外加装轴承座的工序，安装时只需要将轴承的套筒段穿入安装板的对应通孔，法兰面贴紧安装基准面后，用四颗内六角螺丝穿过法兰上的安装孔锁紧即可，整个安装过程不需要额外调整轴承的同轴度，法兰端面和套筒段的垂直度在加工时已经保证，只要安装板的平面度符合设计要求，就能直接达到预期的导向精度。

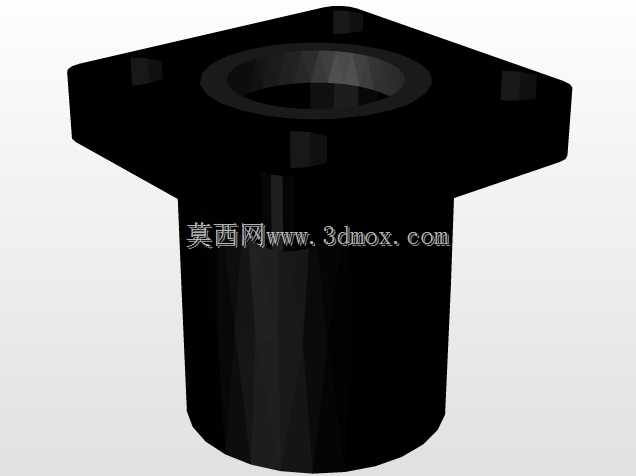

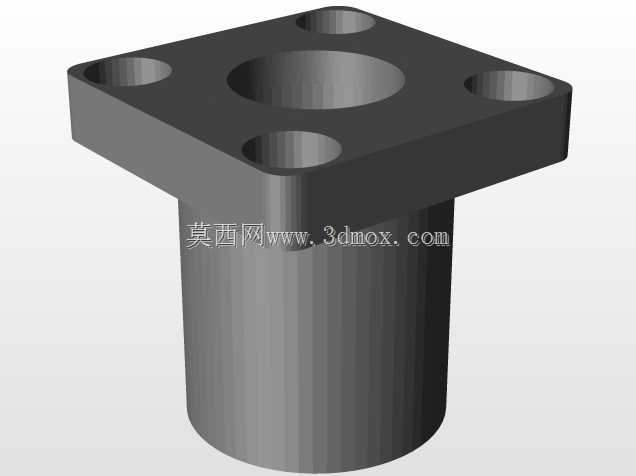

在设计这款轴承的三维模型时，首先要明确安装边界的尺寸约束：套筒段的外径要匹配常规安装板的开孔公差，法兰的外轮廓尺寸要保证四个安装孔的中心距符合通用安装标准，避免出现和现有安装工位不兼容的问题。建模过程中要重点关注几个配合面的精度表达：套筒内孔是和光轴配合的工作面，圆柱度公差要符合直线轴承的行业标准，法兰端面和套筒轴线的垂直度是保证安装精度的关键，建模时要严格保证这个形位公差的设计合理性；法兰上的四个安装沉孔，深度要匹配常用螺丝的头部高度，避免螺丝锁紧后头部突出法兰面，影响相邻部件的运动空间。

实际选型应用中，这类轴承常配套在轻负载的线性运动场景，比如小型自动化设备的料仓推拉机构、包装设备的挡料板升降导向、3D打印设备的运动轴支撑，这类场景的负载普遍不大，运动行程多在数百毫米范围内，对运动的平顺性有一定要求，但不需要承受大的径向冲击载荷。设计选型时要注意，轴承的套筒长度决定了支撑的跨距，更长的套筒能提供更好的抗倾覆能力，但对应的安装空间要求也更高，LMK20UU的套筒长度属于标准规格，能覆盖绝大多数常规轻载导向场景的需求，不需要额外定制加长版本。

从结构细节来看，轴承两端的密封结构设计也很关键，建模时要还原密封槽的结构，实际使用中密封件可以阻挡外界的粉尘、切削液进入轴承内部的滚动体区域，延长轴承的使用寿命。法兰和套筒的衔接位置做了过渡圆角处理，避免应力集中，在设备运行过程中，这个位置会承受一定的倾覆力矩，过渡圆角的设计可以减少应力集中导致的法兰断裂风险，这也是很多新手建模时容易忽略的细节，直接做直角衔接的话，在受冲击载荷时很容易在衔接位置出现开裂问题。

在做整机结构布局时，这类方法兰直线轴承的安装方向非常灵活，既可以从安装板的外侧穿入固定，也可以从内侧反向安装，只要安装板的开孔尺寸和法兰的贴合面空间足够，就能根据整机的布局需求调整安装方向，不会像嵌入式轴承那样受安装方向的限制。比如在做垂直轴的导向设计时，将法兰面固定在滑台的上安装面，套筒段向下穿过滑台的安装孔，光轴从下方穿入轴承内孔，这种安装方式可以让整个导向结构的重心更靠近滑台，提升运动过程的稳定性，减少高速运动时的抖动问题。

另外在建模过程中，要注意区分轴承各个部件的材质表达：套筒和法兰部分是轴承钢材质，表面做淬硬处理，滚动体是高碳铬轴承钢，保持架多采用尼龙或者铜质材料，密封件是橡胶材质，不同材质的外观质感在三维模型中要做区分，方便后续做整机渲染或者工程图导出时，能清晰识别各个部件的结构。还要注意安装孔的位置公差，四个安装孔相对于轴承中心的位置度要控制在合理范围内，否则实际安装时会出现螺丝孔对不齐的问题，这也是标准件建模必须遵守的通用规范，所有的安装尺寸都要符合行业通用的标准尺寸，保证模型能直接用于实际的工程设计选型，而不是仅做外观展示使用。
