LM08LUU加长型直线运动轴承结构

项目分类:3D模型 发布时间:2021-10-16 ID:323298
  • LM08LUU加长型直线运动轴承结构
  • LM08LUU加长型直线运动轴承结构
  • LM08LUU加长型直线运动轴承结构
  • LM08LUU加长型直线运动轴承结构
  • LM08LUU加长型直线运动轴承结构
  • LM08LUU加长型直线运动轴承结构

做非标自动化设备设计的工程师,对LM系列直线轴承的应用场景再熟悉不过,这款加长款的LM08LUU,相比同内径的标准款直线轴承,在需要更高支承刚性、更长导向行程的工位上,适配性要强不少。日常做滑台模组选型的时候,很多新手容易忽略轴承长度对运动精度的影响,总觉得只要内径和光轴匹配就能用,实际在悬臂式滑台、长行程往复推拉机构里,短款轴承很容易出现卡滞、径向窜动的问题,加长款通过延长钢球循环滚道的有效接触长度,能把光轴穿过时的支承跨距拉大,同等负载下的倾覆力矩承受能力提升非常明显。

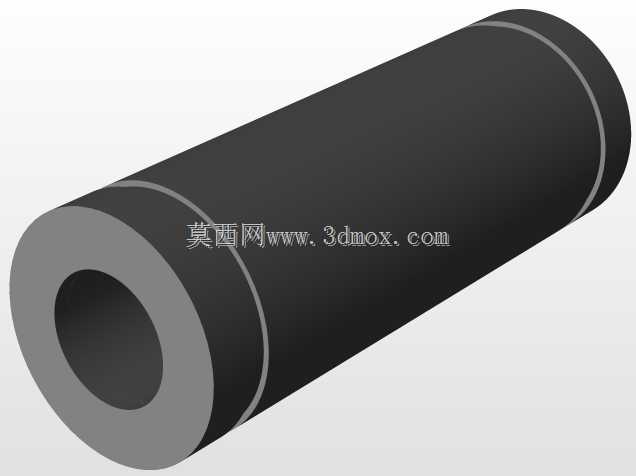

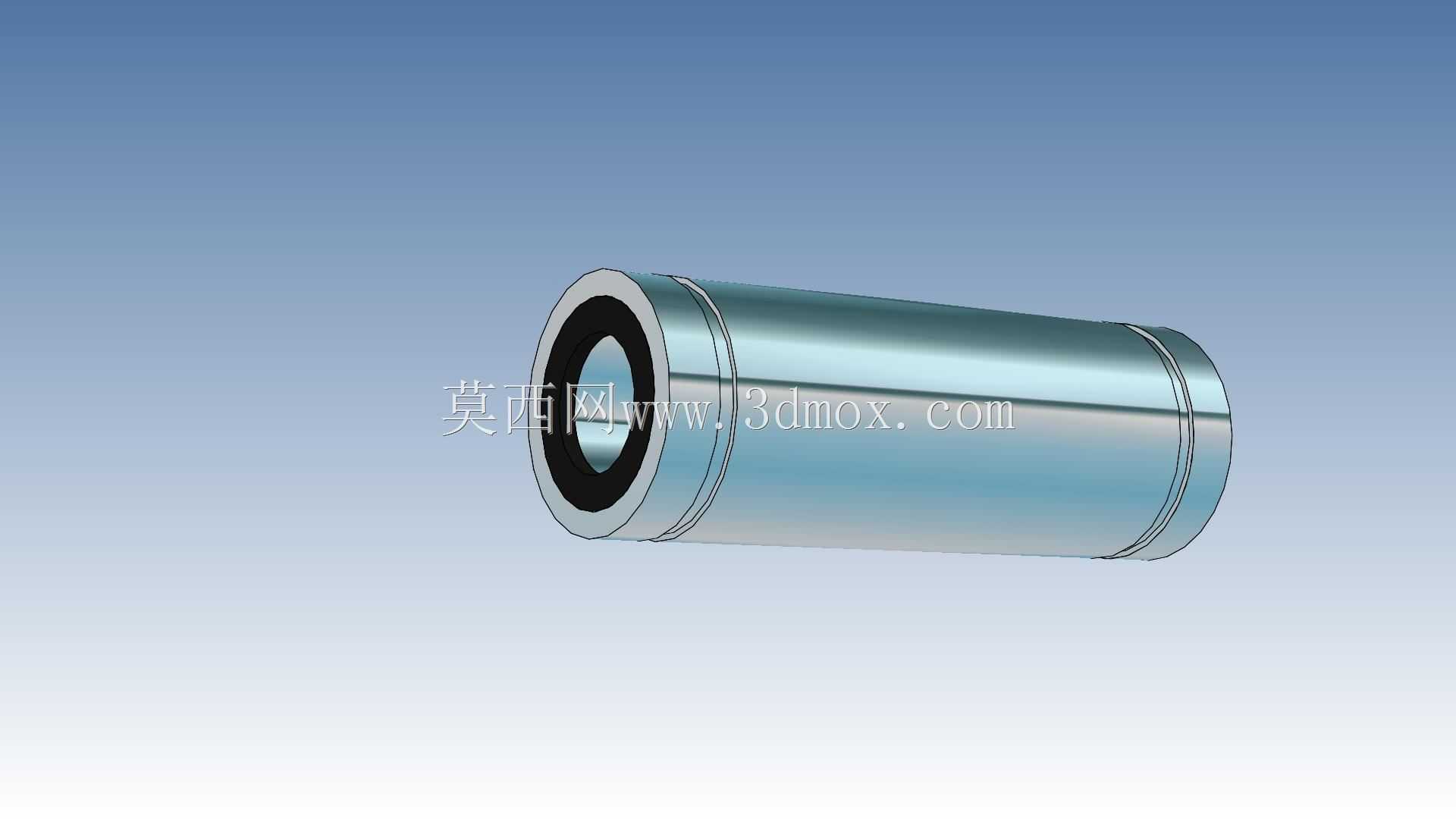

从实际设备用途来看,这类小内径直线轴承,大多用在轻载高速的线性往复工位,比如3D打印机的光轴导向、小型点胶机的针头移动滑台、包装设备的料仓推拉机构、电子检测设备的探针升降模组,这些场景的负载普遍不大,但对运动平顺性、重复定位精度有明确要求,不能出现爬行、卡顿的情况。这款轴承的整体外形为等直径圆柱筒体,两端设计有对称的环形卡槽,既可以用来安装孔用挡圈做轴向定位,也能直接压入设备安装板的基准孔内,靠筒体和安装孔的过盈配合实现固定,安装边界非常规整,设计安装孔的时候只需要按照公称外径做H7级的公差配合,预留好挡圈的安装槽位即可,不需要额外设计复杂的压紧结构,能大幅减少安装板的加工工序。

设计这款轴承的三维结构时,核心要还原内部的钢球循环回路、保持架的限位结构、两端密封挡圈的配合关系,不能只做一个空心圆柱的简化模型——很多新手建模的时候容易忽略钢球的循环路径,实际做运动仿真的时候,根本体现不出轴承的滚动摩擦特性。筒体的外圆是安装基准面,圆柱度公差要控制在合理范围内,内圈的滚道和钢球的配合间隙,要符合直线轴承的标准游隙要求,既不能过紧导致光轴穿入后滑动阻力过大,也不能过松导致径向间隙超标,影响导向精度。两端的密封结构采用的是薄型防尘圈,能阻挡设备运行环境里的粉尘、碎屑进入滚道内部,延长轴承的使用寿命,在有少量切削液、粉尘的加工设备辅助工位上使用时,这个密封结构能减少后期的维护频次。

从安装适配的角度来说,这款轴承适配公称直径8mm的淬硬直线光轴,光轴的表面硬度要达到HRC60以上,表面粗糙度控制在Ra0.8以下,才能保证轴承的滚动顺畅度和使用寿命。设计机构的时候要注意,压装轴承的时候不能直接敲击筒体的端面,尤其是靠近密封挡圈的位置,要通过专用套筒压在轴承筒体的基准端面上,均匀施力压入安装孔,避免挡圈变形、内部钢球移位导致的卡滞问题。在双轴承平行导向的结构里,要注意两根光轴的平行度公差,跨距越大,平行度要求越严格,否则会出现轴承单边受力、磨损加快的问题,加长款轴承相比标准款,对平行度误差的容忍度稍高,但也不能超出线性传动机构的常规公差范围。

日常选型的时候,还要结合实际工位的负载特性判断,如果是纯径向负载,这款轴承的额定动负载能满足大部分轻载工位的需求,如果存在一定的偏心负载,除了选用加长款轴承之外,还可以在同一支承端设计双轴承并排安装的结构,进一步提升整体刚性。轴承的筒体采用轴承钢精加工而成,表面做防锈处理,在常规的车间环境下使用不容易出现锈蚀问题,保持架采用低摩擦的工程塑料材质,钢球循环过程中的噪音更小,高速往复运动时的稳定性更好,适合在对运行噪音有要求的电子生产设备上使用。
