LMK12LUU方法兰直线运动轴承结构

做非标自动化设备做了快十年，直线轴承这类导向件几乎是每个项目里绕不开的标准件，尤其是方法兰型的直线轴承，在很多安装空间受限、需要端面直接锁附的场景里，比圆法兰、对边法兰的适配性要高不少。这次做的LMK12LUU对应的是12mm直径光轴的配套导向件，日常在3C行业的点胶机、焊锡机位移滑台，包装行业的料仓推拉机构，木工机械的推台导向结构，甚至小型检测设备的探针升降模组里，都能见到同规格产品的应用。

从实际使用的角度说，这类带法兰的直线轴承最核心的作用，就是给做直线往复运动的执行部件提供高精度的径向支撑，同时把运动过程中的摩擦阻力降到最低，保证运动的平顺性。和无衬套的光轴直接过孔配合比，直线轴承内部的钢珠循环结构能把滑动摩擦转成滚动摩擦，不仅传动效率高很多，长期运行的磨损量也能控制在很小的范围，维护周期比铜套、尼龙套这类滑动衬套要长不少，尤其是在中低速、轻负载的往复运动场景里，稳定性优势非常明显。

设计这个结构的时候，首先要考虑的就是安装边界的匹配问题。方法兰的四个安装孔是对称分布在方形法兰端面上的，安装的时候不需要额外做轴承座的沉孔定位，直接把法兰端面贴紧安装立板或者滑台的安装面，拧上四个固定螺丝就能完成锁附，比压入式的圆筒直线轴承省了不少安装调整的功夫，尤其是在薄板类安装件上，不需要加工高精度的轴承安装孔，只要加工出过光轴的通孔和四个螺丝过孔就能满足安装要求，对加工精度的容忍度更高，也能降低零件的加工成本。

尺寸匹配上，这个规格的轴承内孔适配公称直径12mm的线性导向轴，选型的时候要注意光轴的公差配合，一般选g6公差的硬轴配合，表面硬度在HRC60左右的话，能最大化发挥轴承的使用寿命。法兰端的方形轮廓尺寸要和安装空间预留足够的间隙，避免安装的时候和周边的走线、其他结构件产生干涉；轴承主体的圆筒部分长度要和运动行程匹配，要保证在全行程运动范围内，轴承和光轴的配合长度足够，不能出现悬臂过长导致的卡滞、晃动问题。另外要注意，这类直线轴承只能承受径向载荷，不能承受大的轴向力，也不能在有大角度偏载的场景下使用，设计的时候如果有偏载工况，要考虑成对安装或者搭配导向轴支座做辅助支撑，避免钢珠滚道受力不均出现点蚀、卡珠的问题。

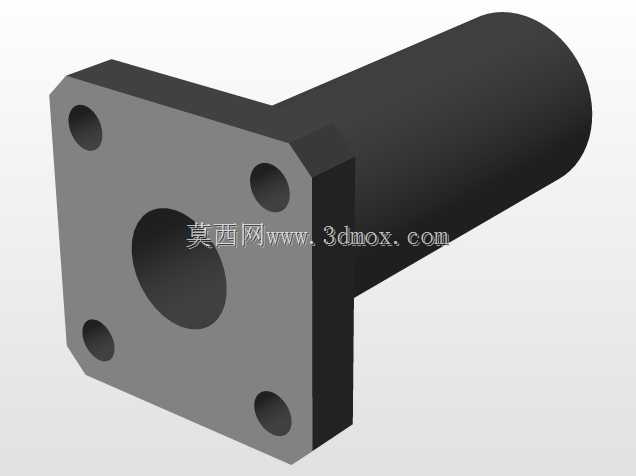

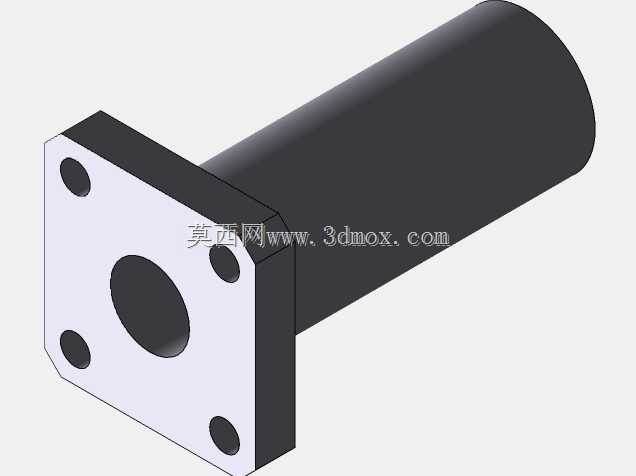

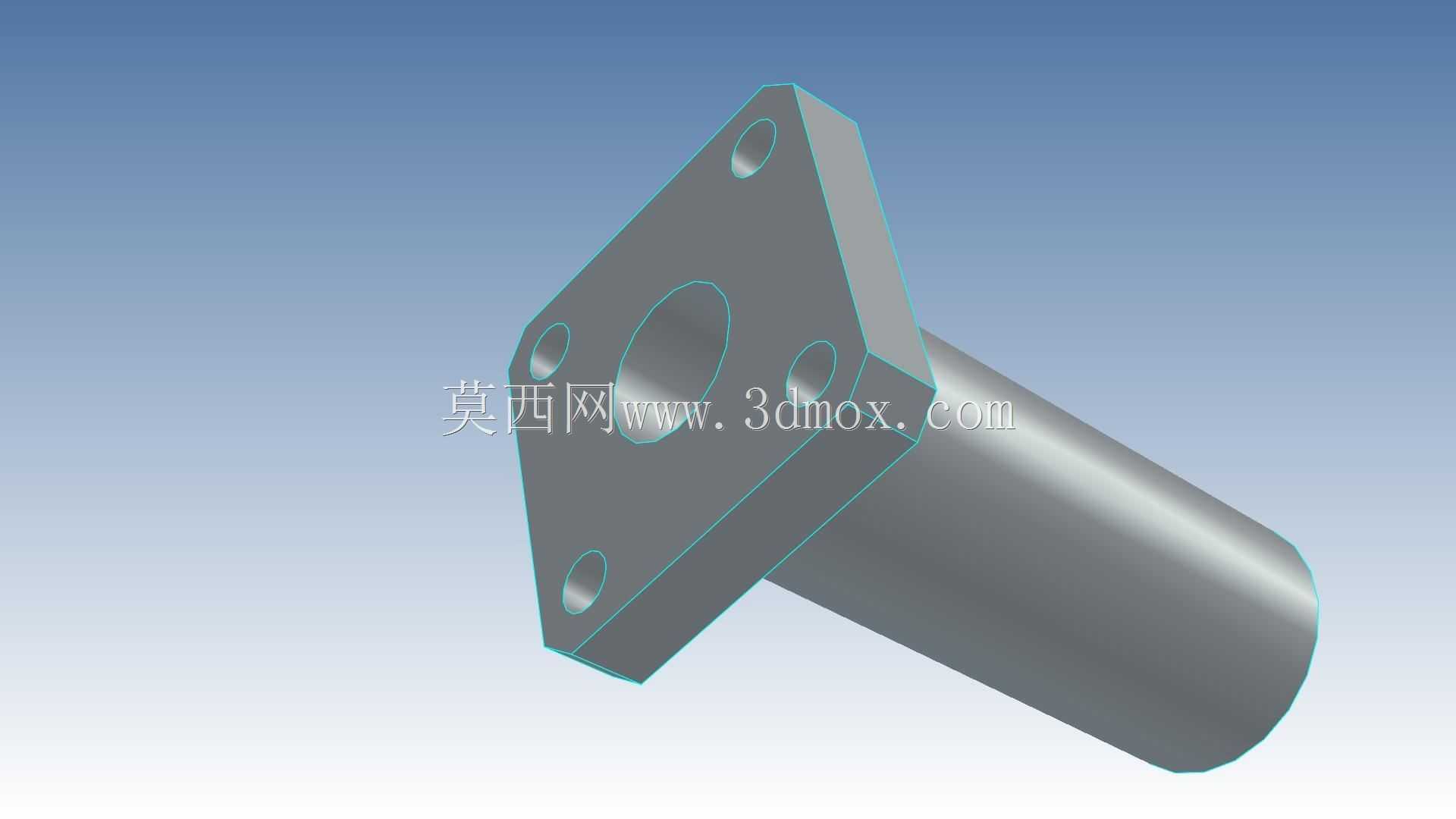

从结构细节上看，法兰和圆筒主体是一体化的结构，刚性比分体式的法兰衬套加轴承的组合要好很多，安装后不会出现法兰和轴承主体同轴度偏差的问题。内部的保持架采用的是低摩擦的工程塑料材质，既能保证钢珠在滚道内顺畅循环，也能在运行过程中降低噪音，在一些对噪音有要求的桌面级设备里，这种配置的适配性比金属保持架的产品更好。另外，轴承两端自带的密封结构能阻挡大部分环境中的粉尘、碎屑进入滚道，在有少量粉尘的车间环境里使用，也能有效延长维护周期，不过如果是在切削液、金属碎屑特别多的机床加工场景里，还是要额外加装防尘护套，避免杂质进入滚道损坏钢珠和滚道面。

实际选型的时候，很多新手容易忽略安装方向的问题，方法兰的安装面要和光轴的轴线保持垂直，不然锁紧螺丝之后轴承会出现偏斜，运动的时候就会出现卡顿、阻力变大的问题，严重的还会快速磨损滚道导致精度丧失。另外在计算负载的时候，要结合运动的速度、加速度来算等效载荷，不能只看静态的额定负载，频繁往复启停的工况下要留足够的安全系数，避免轴承提前失效。在做三维建模的时候，这个模型的法兰安装孔位、内孔直径、主体外径、总长这些关键安装尺寸都严格按照行业通用的标准尺寸来做，导入装配体之后不需要额外调整尺寸，就能直接和配套的光轴、安装板做配合装配，能节省不少标准件建模的时间，也能避免自己建模的时候出现尺寸偏差导致后续加工的零件装不上的问题。

很多人觉得标准件直接调用库文件就行，但实际做项目的时候，不同厂家的同型号轴承在密封槽、法兰倒角这些细节尺寸上会有细微差别，做结构干涉检查的时候如果模型不准，很容易出现装配的时候倒角干涉、密封件和周边零件碰擦的问题，这个模型把法兰端的倒角、圆筒末端的引导倒角、密封件的凸台细节都做了还原，做装配干涉检查的时候能更准确的判断空间是否足够，减少后续打样装配的时候出现的结构问题。
