带散热鳍片结构的喇叭型3D打印挤出喷头

　　做FDM熔融沉积3D打印设备的结构开发快八年，经手的挤出热端方案少说也有三四十套，这次的喇叭口打印头结构，是针对桌面级设备长时间连续作业堵头、出料不均问题做的优化设计，先从实际装机的场景说，不管是创客DIY的桌面机型，还是小批量生产用的工业级FDM设备，热端都是直接决定成型质量的核心部件，日常作业里PLA、PETG、ABS这些常用耗材的熔融挤出稳定性，全靠热端各段的温度梯度控制和流道设计撑着。

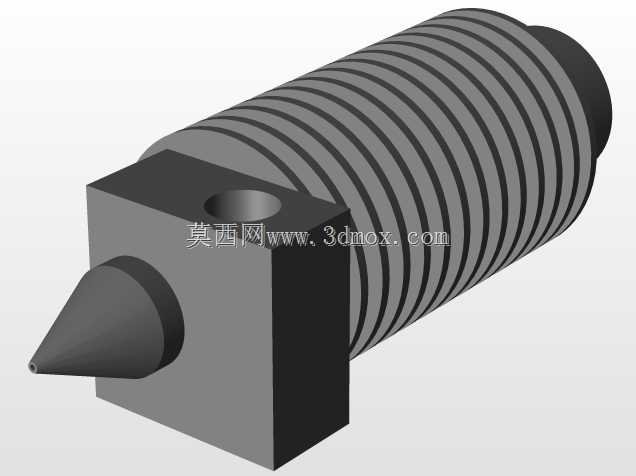

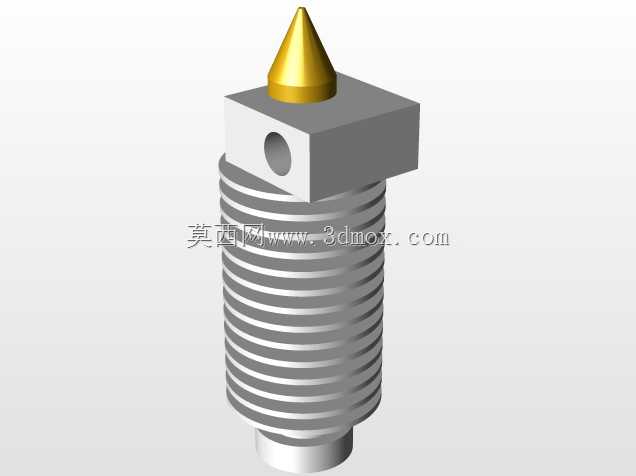

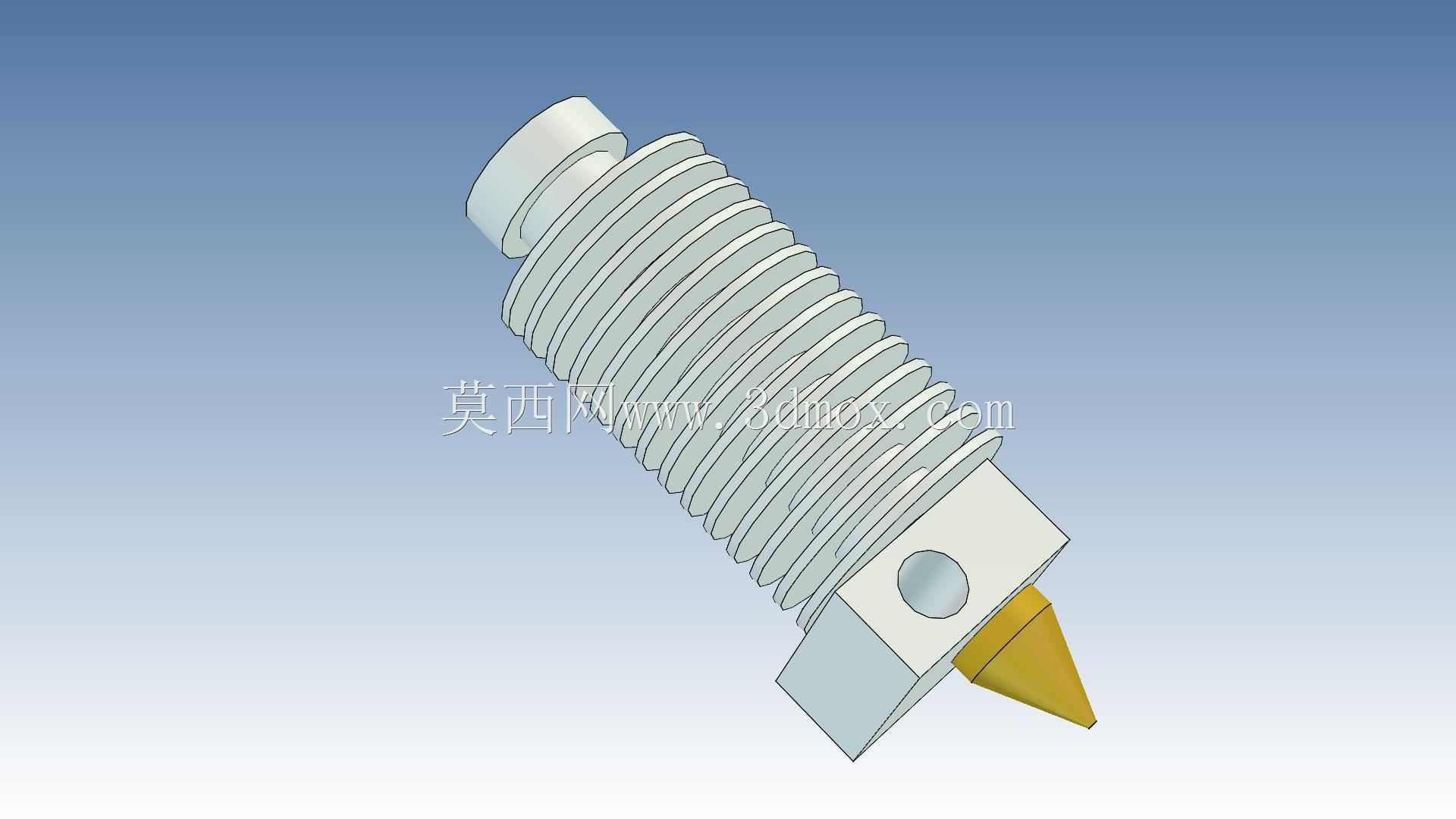

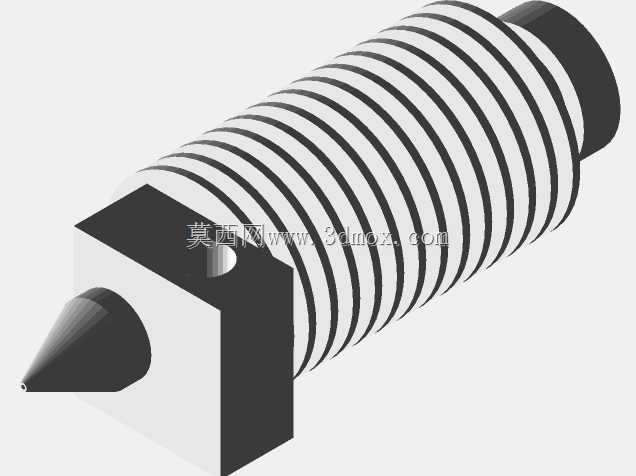

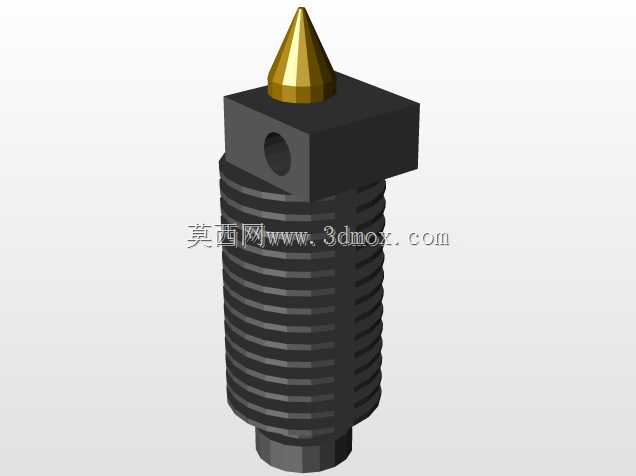

　　先讲安装边界的尺寸逻辑，这个打印头的上部散热段采用标准M6×1的外螺纹设计，和市面上绝大多数E3D兼容型挤出机的送料喉管适配，不需要额外改转接件就能直接替换装机，散热段总长度32mm，鳍片外径12mm，鳍片间距1.2mm，这个尺寸是算过散热效率的——用4010轴流风扇侧吹的时候，能保证喉管上部的温度稳定在耗材玻璃化转变温度以下，避免耗材提前软化堵在送料段，也就是常说的“堵喉管”问题。下部的加热块采用方形切边结构，边长16mm，厚度10mm，侧面预留φ3mm的加热棒安装孔和φ1.5mm的热敏电阻安装孔，和市面上通用的加热棒、热敏电阻尺寸完全匹配，不需要定制加热元件就能直接装配，加热块底部的喷嘴采用喇叭型收口设计，喷嘴出口直径0.4mm，是桌面级FDM最常用的孔径，适配0.2-0.3mm层厚的常规打印需求，喇叭口的流道锥角是120度，比常规直孔喷嘴的流道过渡更顺滑，耗材从熔融腔到出口的压力损失更小，出料的时候不会因为流道死角产生滞料碳化，长时间打印也不会出现出料粗细不均的问题。

　　再讲设计思路的细节，很多新手做热端设计的时候容易忽略散热段和加热块之间的隔热间隙，这个结构特意在散热鳍片最下端和加热块上端留了2mm的空气隔热间隙，中间不需要额外加硅胶套就能减少热量向上传导，实际测温的时候，加热块温度升到240度打ABS的时候，散热段最下端的温度不会超过50度，完全能避免喉管内的耗材提前软化。加热块侧面的固定孔采用偏心设计？不对，是居中的M3螺纹孔，用来和挤出机的固定支架连接，安装的时候只要对准喉管中心，拧紧紧固螺丝就能保证喷嘴和打印平台的垂直度，不会因为安装偏斜导致第一层打印不平。还有那个黄铜喷嘴的设计，采用黄铜材质是因为黄铜导热快，能保证喷嘴尖端的温度和加热块温度差控制在2度以内，不会出现喷嘴尖端温度不够导致的出料不畅，喷嘴和加热块的接触面采用精密研磨的平面，密封性能好，不会出现熔融耗材从螺纹缝隙漏料的问题。

　　实际使用场景里，这个结构的打印头适配1.75mm直径的通用耗材，送料阻力比常规直孔喷嘴小15%左右，打印柔性耗材TPU的时候也不会因为流道阻力大出现送料打滑的问题，连续打印200小时以上拆解检查，流道内部没有明显的碳化积料，比之前用的普通喷嘴维护周期长了近一倍。安装的时候要注意，散热段的风扇必须对准鳍片的间隙吹风，不能斜着吹，不然散热效率会打折扣，加热棒和热敏电阻要插到底，用耐高温的硅胶塞固定，避免打印过程中松动导致温度检测不准。另外这个结构的整体重量只有18g，比同规格的全金属热端轻了近5g，用在近程挤出的机型上能减少X轴运动的惯量，打印高速移动的时候不会因为喷头太重产生振纹，成型件的表面质量更好。

　　从结构建模的角度说，这个模型的所有配合面都留了0.1mm的装配公差，螺纹部分采用标准公制螺纹的建模参数，3D打印加工或者机加工的时候都能直接用，不需要额外改尺寸，散热鳍片的根部做了R0.5mm的圆角，避免机加工的时候应力集中导致鳍片断裂，加热块的棱角做了C0.3mm的倒角，安装的时候不会割手，也不会刮到设备的其他走线。很多人做热端设计的时候会把加热块做的很大，觉得热容量大温度更稳，但实际上加热块太大的话升温速度慢，而且重量大影响运动精度，这个16mm见方的加热块热容量刚好，升温到200度只需要40秒左右，温度波动控制在±1度以内，完全能满足常规打印的温度稳定性要求。

　　还有那个喇叭口的设计，除了流道顺滑之外，喷嘴尖端的外壁做了60度的锥面，打印的时候如果碰到打印件的翘曲边角，锥面能顺着滑过去，不会把打印件刮移位，比那种平口喷嘴的容错率高很多，新手调平的时候哪怕喷嘴离平台稍微近一点，也不会因为喷嘴端面刮到平台导致平台贴纸损坏。实际装机测试的时候，用这个喷头打印0.1mm层高的精细模型，出料均匀，边角没有缺料，打印填充率20%的模型的时候，出丝宽度稳定，没有出现过挤出胀大导致的填充过密或者过疏的问题。
