7mm圆形瞬时按压式开关按钮结构设计

在低压电控回路的人机交互环节里，这类小规格瞬时按钮是极为常见的输入元件，常被布置在小型设备操作面板、手持控制终端、测试治具台面上，用来触发瞬时信号输入，比如设备点动、功能复位、信号确认这类不需要持续保持通断状态的操作场景，区别于自锁式按钮，它的核心特性是按压时触点闭合导通，松开后依靠内部弹性结构自动复位断开，不会保持导通状态，能避免误操作带来的持续信号输出。

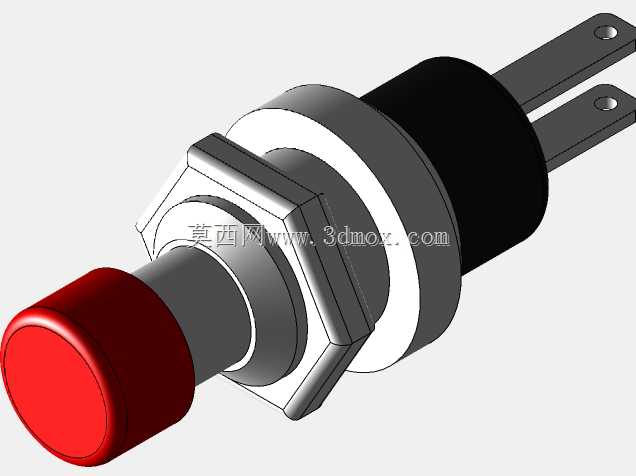

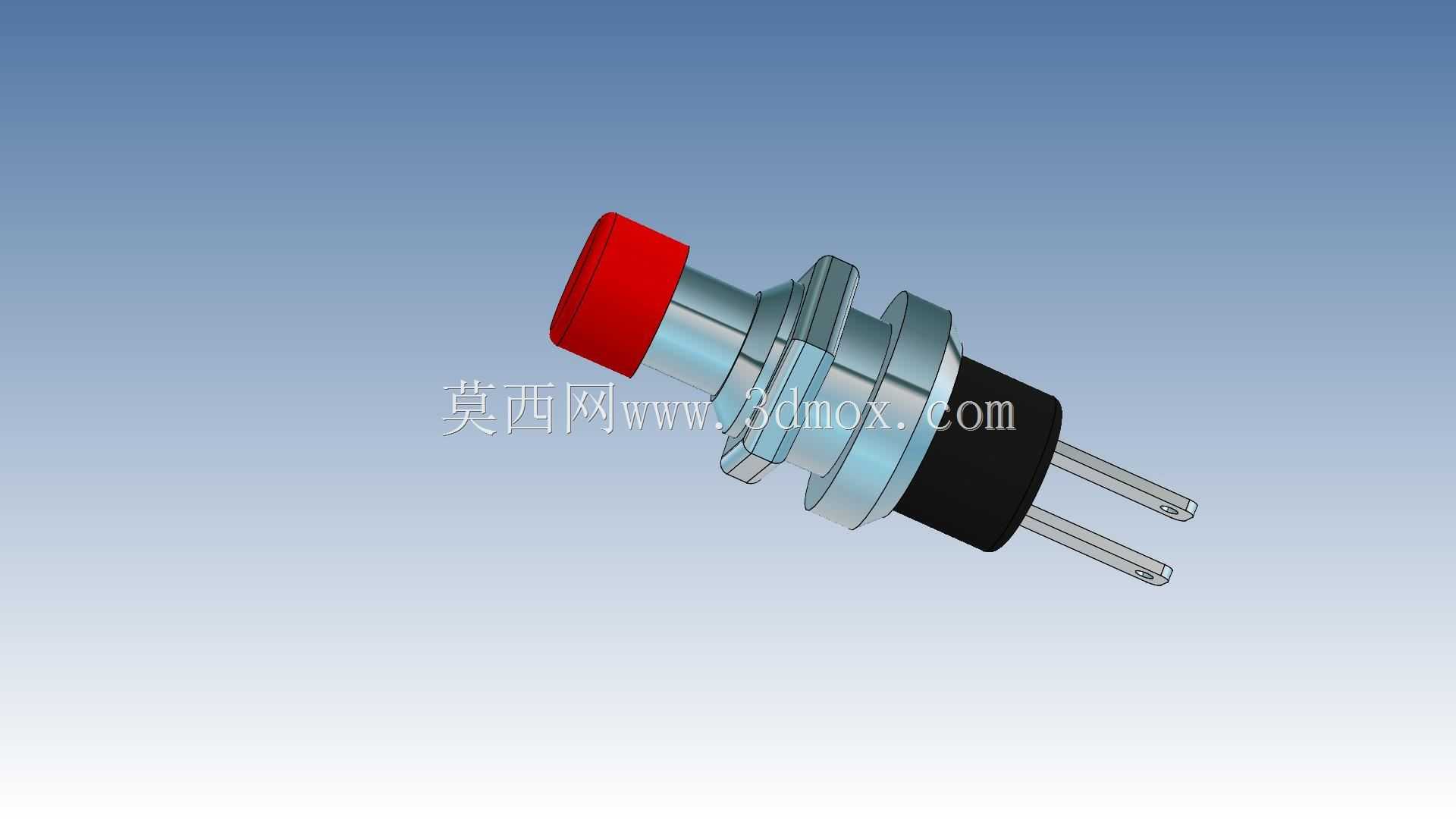

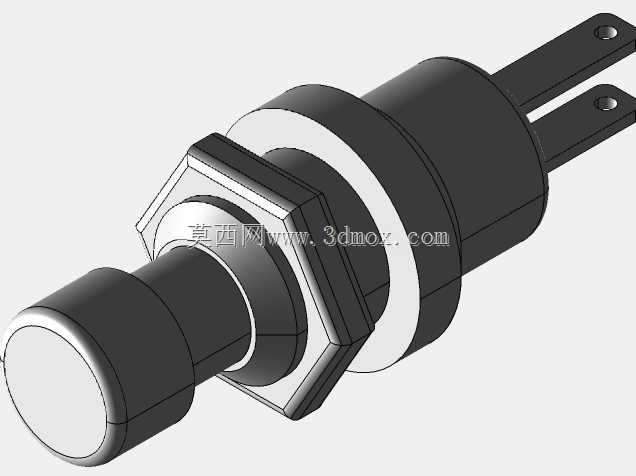

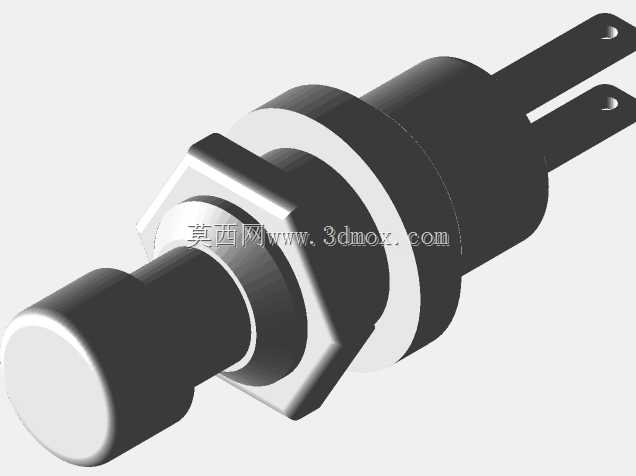

从结构设计逻辑来看，这款按钮采用7mm的安装外径，适配面板上直径7mm的标准安装开孔，安装时依靠中部的台阶结构实现轴向定位，搭配尾部的卡装或者螺纹锁紧结构（不同安装形式适配不同面板厚度），可以快速固定在厚度1-3mm的塑料或者金属面板上，不需要额外复杂的固定件，装配效率很高。头部的红色按压帽采用突出式设计，按压行程控制在1.5-2mm之间，既保证足够的按压反馈触感，又不会因为行程过长导致操作迟滞，帽体边缘做了圆角过渡，避免长期按压划伤操作人员手指，红色的配色也符合工业领域里瞬时触发、点动类按钮的常规色彩标识习惯，方便操作人员快速识别操作位。

中部的金属壳体部分采用阶梯轴式结构，靠近按压帽的位置做了直径稍大的定位凸台，凸台直径比安装开孔大1mm左右，安装时贴合面板外侧，起到限位和密封辅助作用，壳体中段是和安装孔配合的圆柱面，加工时保证圆柱度公差在0.05mm以内，避免安装后出现晃动，壳体尾部延伸出两个插片式接线端子，端子间距3.5mm，适配标准2.8mm或者4.8mm的冷压接线端子，接线时不需要焊接，直接插装就能实现可靠的电气连接，适合批量装配的生产线使用，端子的根部做了加强结构，避免接线时受力导致端子和内部触点脱开。

内部的触点部分采用银合金触点材质，保证导通时的接触电阻稳定，能承受最高5A的阻性负载电流，适配常见的24V直流控制回路、220V交流低压信号回路，内部的复位弹簧采用不锈钢材质，经过疲劳测试可以满足至少10万次的按压循环，不会出现弹力衰减或者卡滞问题，按钮的绝缘部分采用阻燃PBT材质，满足UL94-V0的阻燃等级，在电控柜内部使用时能降低起火风险，同时绝缘电阻大于100MΩ，避免出现漏电问题。

在实际选型应用中，这类小尺寸瞬时按钮特别适合安装空间受限的场景，比如小型手持检测仪的侧面按键、桌面式小型测试设备的操作面板、自动化设备的辅助操作位，相比大尺寸按钮，它占用的面板空间更小，布置起来更灵活，同时圆形的外形适配圆形开孔，面板加工时只需要用标准钻头就能完成开孔，不需要特殊的铣削加工，降低面板加工成本。设计建模时需要重点关注几个配合尺寸：一是安装柱的外径和安装孔的配合公差，建议采用h7的公差带，既保证安装顺畅，又不会出现过大的间隙导致按钮晃动；二是按压帽和壳体之间的间隙，控制在0.2-0.3mm之间，既保证按压动作顺畅不卡滞，又能避免灰尘从缝隙进入内部影响触点寿命；三是接线端子的位置度，保证两个端子的平行度和间距公差，避免接线时出现端子歪斜导致插装困难。另外，按钮的整体轴向长度控制在18mm左右，安装后尾部突出面板的长度不超过12mm，不会占用面板后方过多的布线空间，适合内部空间紧凑的小型设备使用。在触觉反馈设计上，内部弹簧的预压力设置在1.5-2N之间，按压时的力度反馈清晰，操作人员不需要用过大的力就能触发，同时也不会因为轻微的触碰就误触发，平衡了操作手感和防误触的需求。
