Nema17规格42型步进电机结构设计

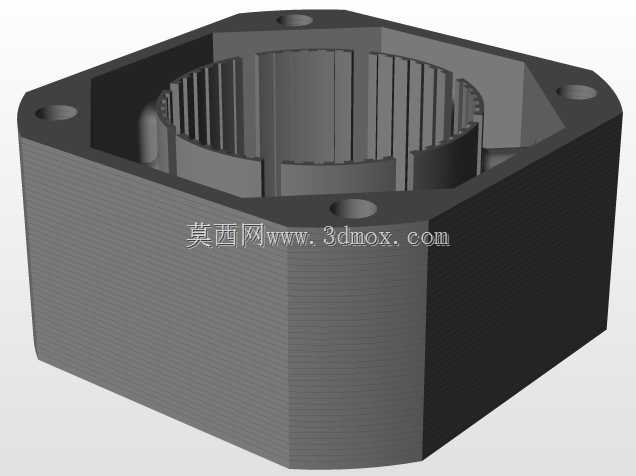

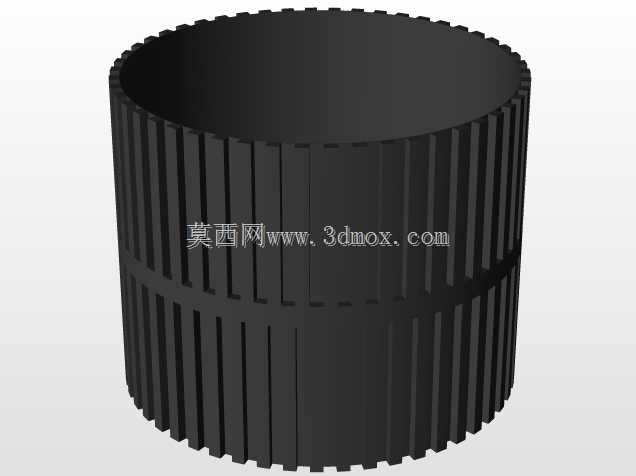

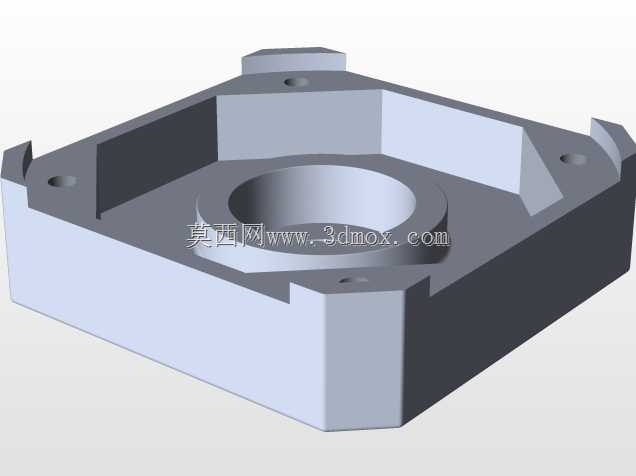

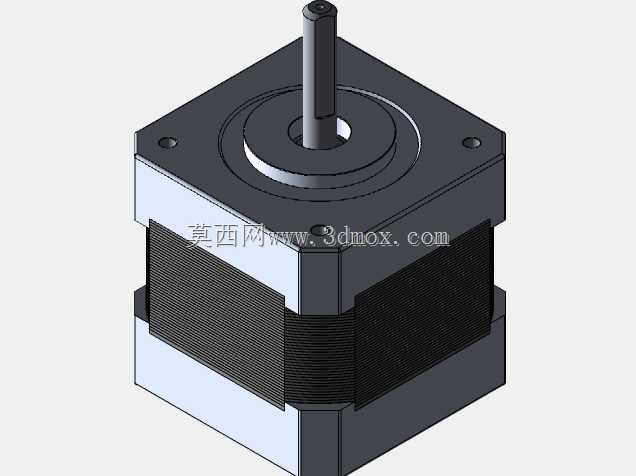

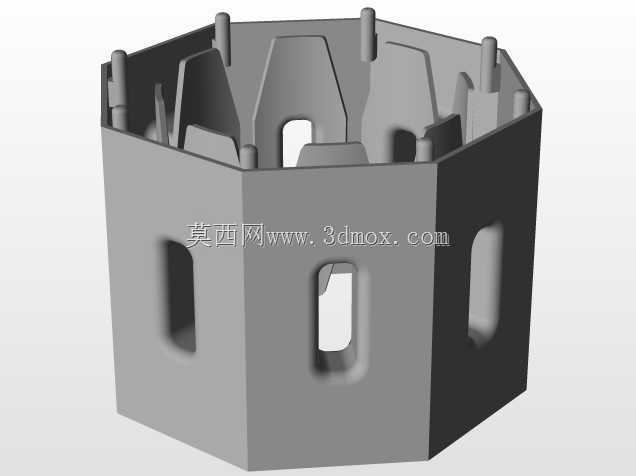

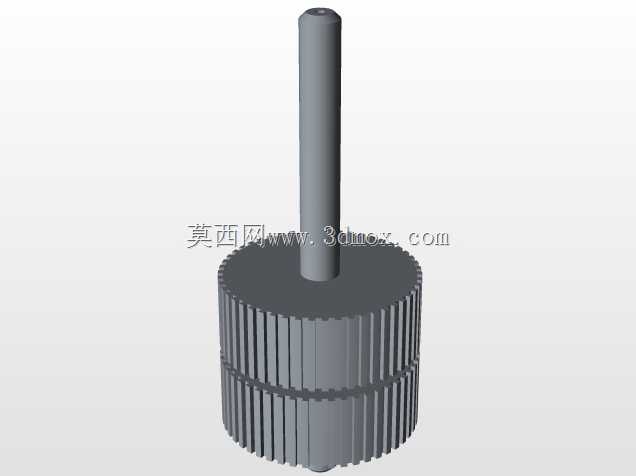

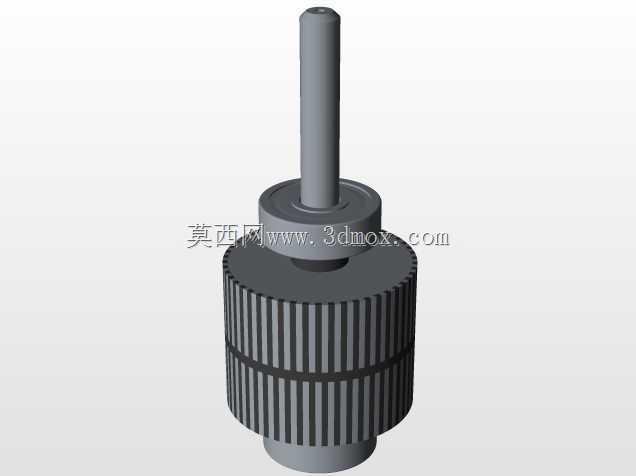

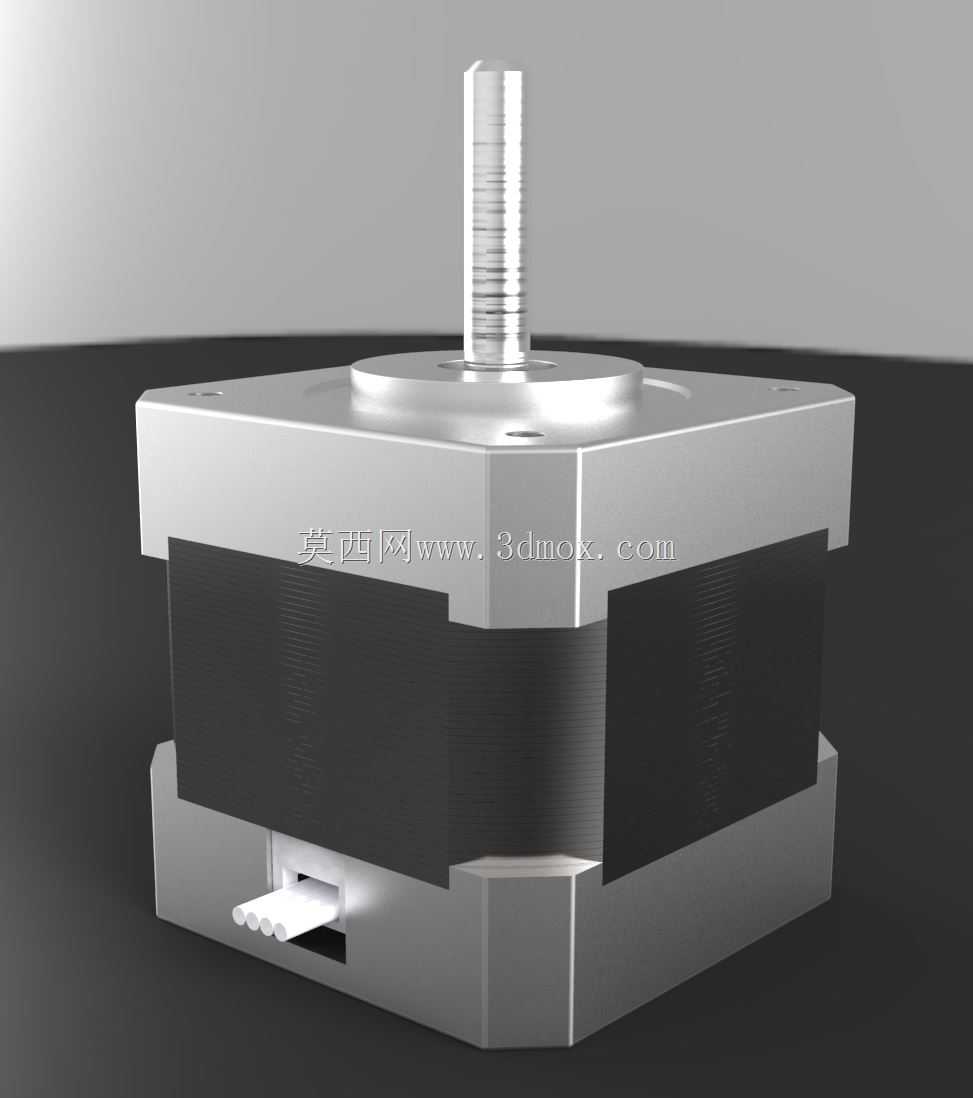

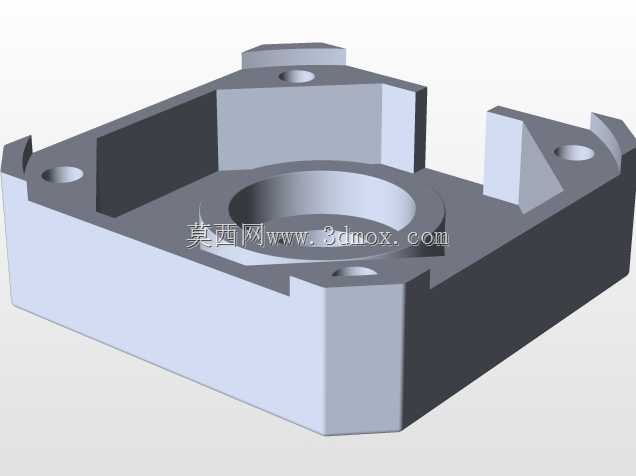

这款步进电机是开环运动控制场景中应用极为广泛的执行部件，在桌面级3D打印机的进给轴传动、小型数控雕刻机的位移驱动、自动化生产线的点位送料机构、智能设备的精密调姿单元中都承担着核心的动力输出角色，能够将电脉冲信号直接转化为对应角位移，无需额外的位置反馈元件即可实现精准的步距角控制，适配多数对定位精度有基础要求的低成本自动化场景。从实际用途来看，该款电机可直接配套同步轮、丝杠、联轴器等传动零件，将旋转运动转化为直线进给动作，也可直接驱动小型回转负载完成分度、转位动作，在消费级自动化设备、教学实验平台、小型非标专机中都能稳定适配，满足低速大扭矩的输出需求，避免了伺服系统过高的成本投入，平衡了控制精度与方案经济性。在功能特性层面，该款电机采用两相混合式结构设计，静态保持扭矩足以覆盖多数轻载传动场景，步距角精度稳定，运行过程中振动与噪音控制表现优异，机身侧面预留的接线端可直接配套对应的步进驱动器完成接线，无需额外改造接线结构，输出轴采用标准D型切面设计，能够与配套的传动轮、联轴器实现无滑差锁紧，避免传动过程中出现空程误差，机身的方形安装法兰预留了标准安装孔位，可直接通过螺栓固定在设备安装面板上，安装后同轴度偏差控制在极小范围内，减少高速运行时的径向跳动。从设计思路来看，整个电机的结构完全遵循Nema17的安装规范进行建模还原，定子与转子的配合间隙、绕组的排布空间、前后端盖的定位结构都完全按照实物的装配逻辑进行还原，既还原了电机外部的安装接口特征，也保留了内部结构的装配关系，能够直接用于设备的整体装配干涉检查，也可用于运动仿真过程中的动力部件占位，帮助设计人员在方案阶段就完成安装空间的校核。在外形尺寸与安装边界上，该款电机的法兰边长为标准42mm规格，安装孔的孔距、输出轴的直径与伸出长度、机身的总长度都完全符合行业通用的Nema17尺寸标准，安装时仅需在设备面板上预留对应尺寸的避让空间与安装孔位即可完成装配，输出轴的伸出长度能够适配常规厚度的联轴器与同步轮，不会出现轴长不足或过长干涉的问题，机身的方形结构也方便设计人员在排布设备内部结构时规划安装位置，无需为异形结构额外预留避让空间，能够有效提升设备内部的空间利用率。
