Nema23规格步进电机高精度三维结构

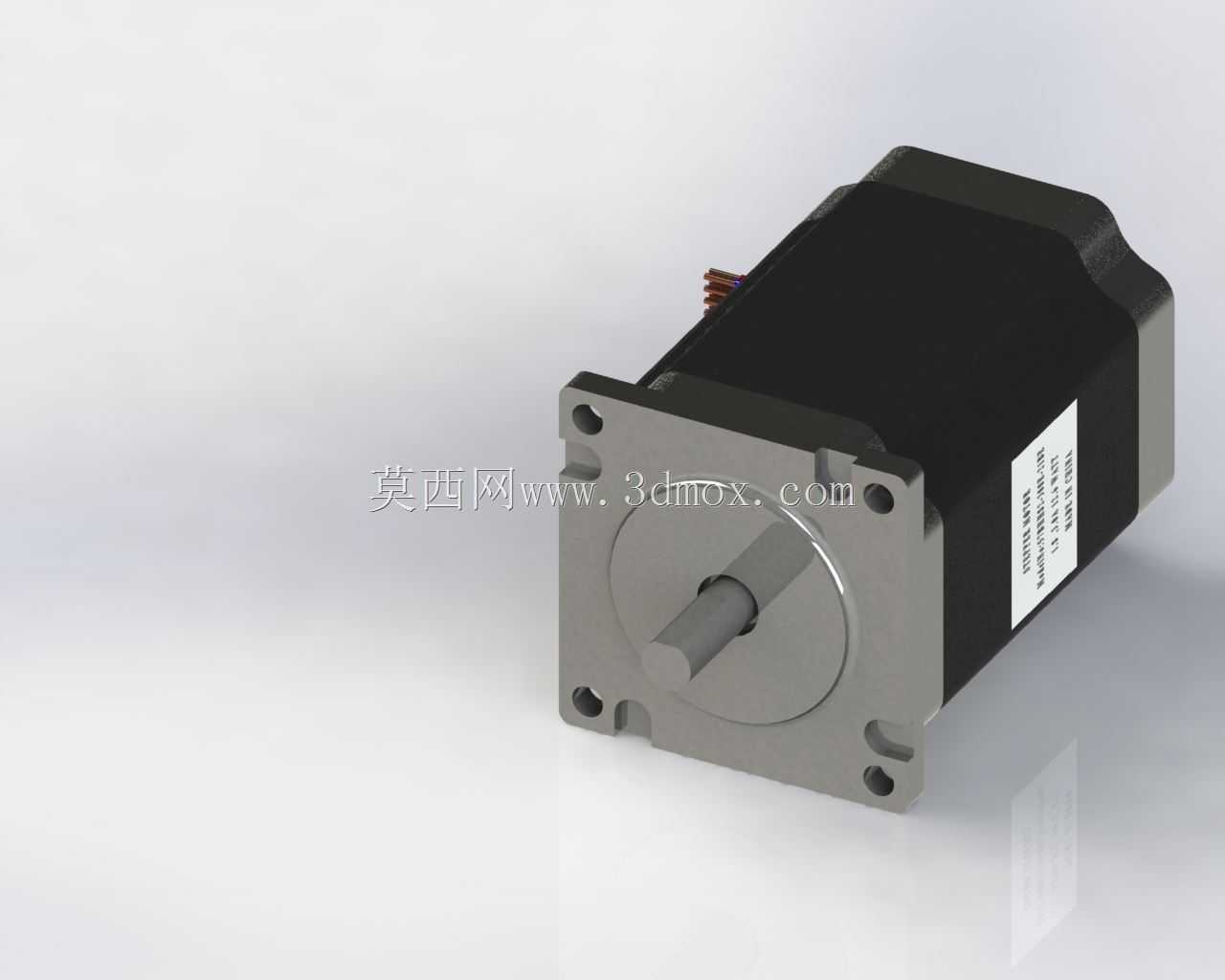

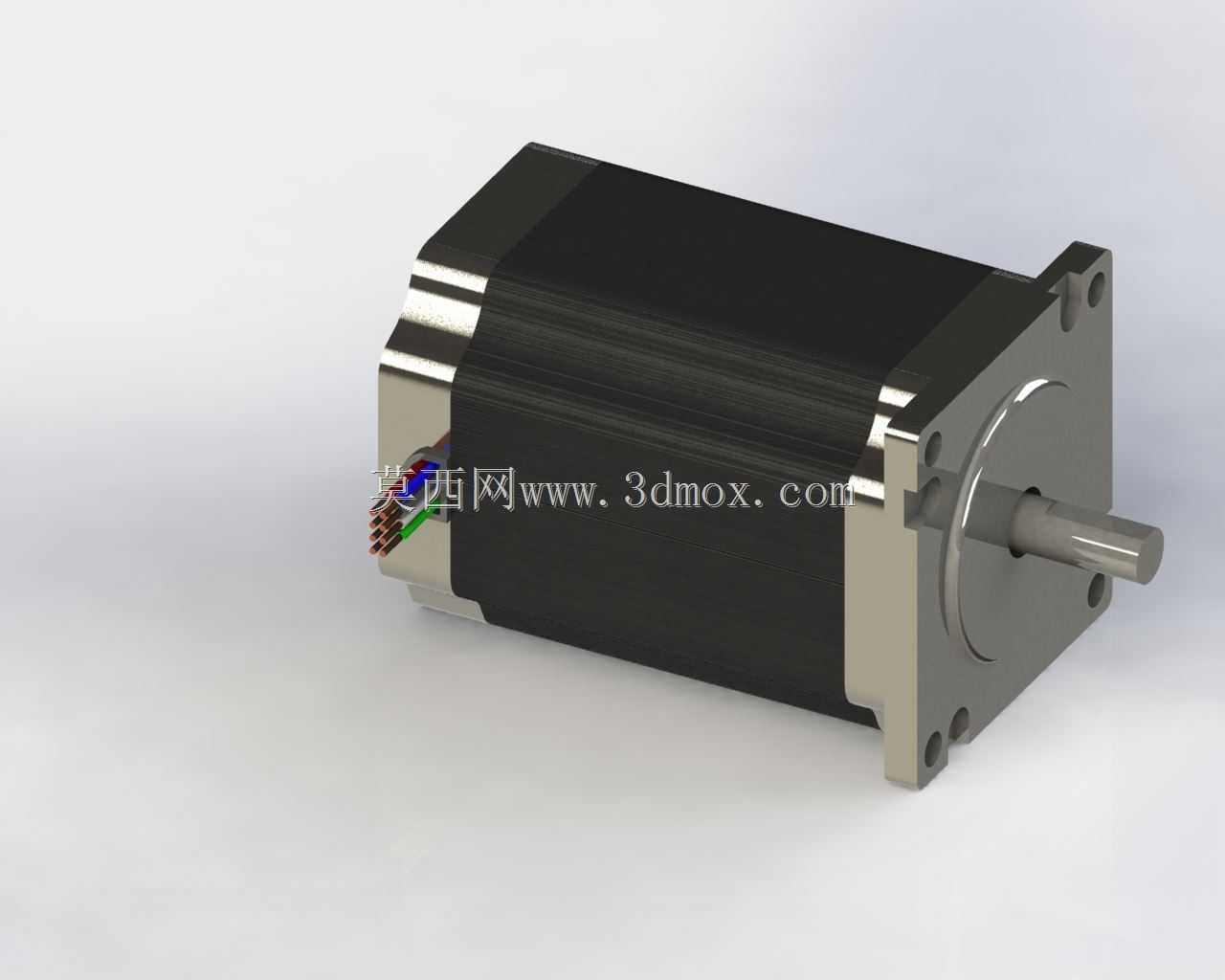

这款Nema23规格步进电机，是开环运动控制场景中应用极为广泛的动力执行部件，在桌面级3D打印机的运动轴驱动、小型CNC雕刻机的进给传动、自动化点胶设备的位移模组驱动、小型传送带的动力输送等场景中都承担着核心动力输出的作用，能够将电脉冲信号精准转化为对应角位移，无需额外的位置反馈装置即可实现较为精准的位置控制，适配多数中小负载的精密运动需求。从实际使用特性来看，该款步进电机采用方形法兰安装结构，对应Nema23标准的安装孔位布局，安装法兰边长为57mm左右，输出轴采用标准D型切边轴设计，能够与同步轮、联轴器、丝杠螺母副等传动部件实现无滑差的周向固定，避免传动过程中出现空回误差；电机本体采用黑色耐高温绝缘外壳包裹定子绕组部分，端盖采用压铸铝合金材质加工而成，既保证了结构强度，又能通过金属端盖快速散出绕组工作时产生的热量，延长电机持续工作的时长。在设计思路上，这款电机的三维结构完全还原了实物的装配逻辑：前端盖预留了对应标准的安装沉孔，能够直接适配市面通用的57系列电机安装支架，输出轴的伸出长度、轴径尺寸都严格遵循行业通用规范，用户在进行设备结构设计时，可以直接调用该模型完成安装位的干涉检查，提前预留好接线端的走线空间、电机尾部的编码器扩展空间，避免实际装配时出现尺寸不匹配的问题。从安装边界来看，电机本体的轴向长度适配常规2N·m扭矩等级的绕组规格，机身侧面预留的出线位置位于端盖侧方，不会占用电机轴向的安装空间，能够适配空间较为紧凑的设备内部布局；定子与转子的气隙在模型中按照实际生产的公差范围进行了还原，能够帮助设计人员直观理解电机的内部结构逻辑，在进行传动系统选型时，可以直接匹配对应的扭矩参数、安装尺寸，快速完成整机的结构布局设计，大幅缩短设备开发过程中建模、核对尺寸的周期。
