3D打印塑料喷嘴成型模具结构设计

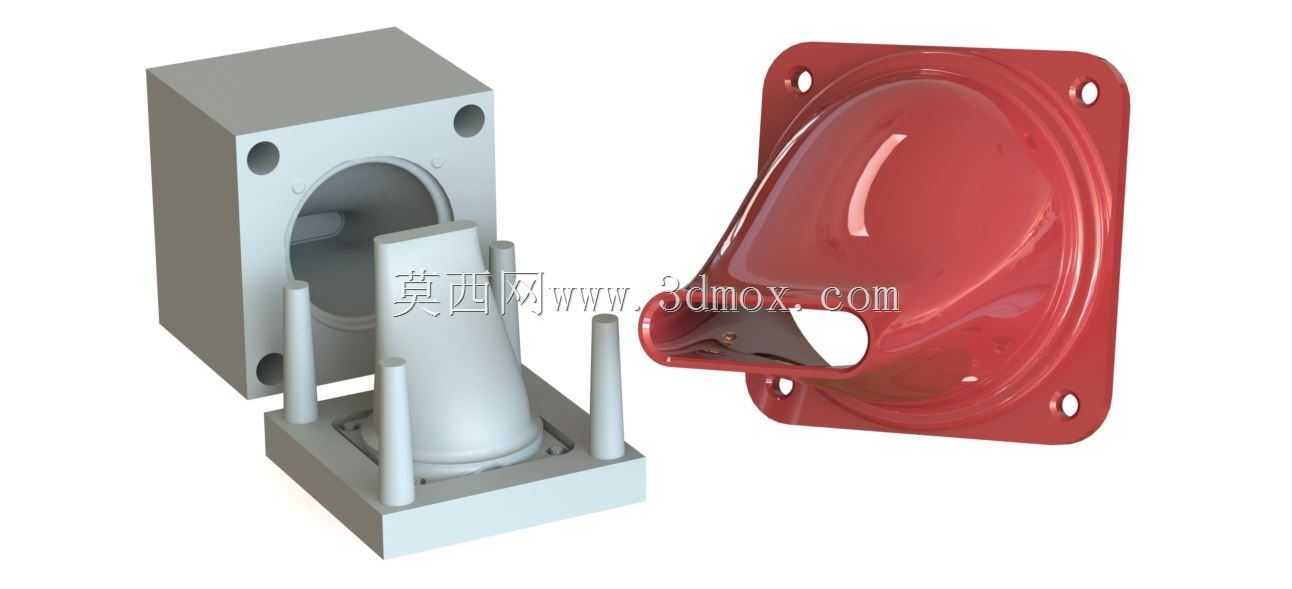

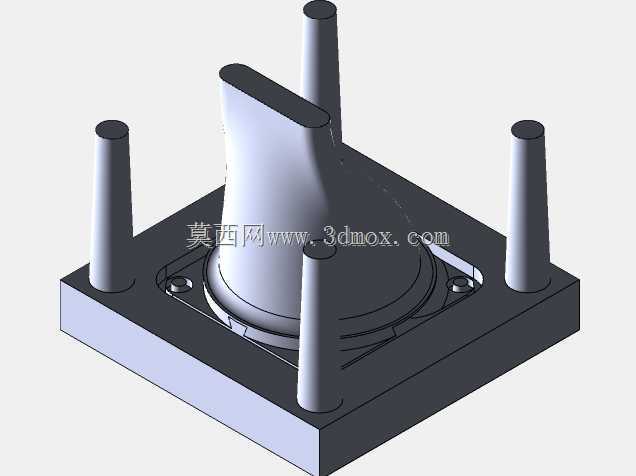

这套模具主要面向暖通通风系统、小型气动输送管路的塑料喷嘴配件批量试制场景，适配小批量定制化配件的快速生产需求，区别于传统钢模的长周期高成本特性，整套模体采用3D打印工艺制作，能够大幅缩短新品喷嘴的验证周期，适合暖通设备迭代、非标通风管路改造时的配件快速落地。模具核心成型的塑料喷嘴，主要作用是在通风管路末端调整气流喷射方向、控制气流覆盖范围，同时配套的法兰安装结构能够让喷嘴快速固定在风管壁面的预留开孔处，无需额外焊接或复杂紧固件连接，适配家用新风系统、工业工位局部送风、小型设备散热风道等多类场景的使用需求。从功能特性来看，这套模具采用上下模对开的分型结构，模腔完全复刻喷嘴的曲面流道形态，能够一体成型喷嘴内部的光滑导流面，避免传统拼接式模具产生的合模缝毛刺干扰气流走向；模具四周设置的四根导向柱，能够在合模时精准定位上下模的相对位置，避免合模错位导致的喷嘴壁厚不均、外形错边问题，保证成型后的喷嘴外壁曲面顺滑，法兰安装面的平面度满足密封贴合要求。设计思路上，整套模具充分结合3D打印工艺的成型优势，没有采用传统注塑模的复杂冷却水路与顶出机构，而是针对小批量生产的需求简化了模体结构，将模芯与下模座设计为一体化结构，减少装配环节的累积误差；模腔的曲面造型完全匹配喷嘴的空气动力学外形，内部导流段采用渐缩式曲面设计，能够让气流通过时逐步提升流速，减少风阻与涡流产生的风噪；法兰部位的四个安装孔位在模具上直接设计为对应凸台，成型后无需二次钻孔即可直接用于安装，减少后续机加工工序。从安装边界与尺寸适配来看，模具成型的喷嘴法兰为方形带圆角结构，四个安装孔对称分布在法兰四角，孔位间距适配常规通风管路的通用安装尺寸，能够直接替换市面同规格的标准喷嘴配件；喷嘴主体的伸出长度经过适配设计，安装后不会深入风管内部过多干扰主路气流，同时外露的导流段长度能够保证气流喷射的指向性，满足局部定点送风的使用要求；模具整体的外形尺寸适配桌面级3D打印机的成型幅面，无需大尺寸工业级设备即可完成整套模体的制作，小批量生产时的试模成本远低于传统金属模具，非常适合新品研发阶段的结构验证与小批量配件供应。
