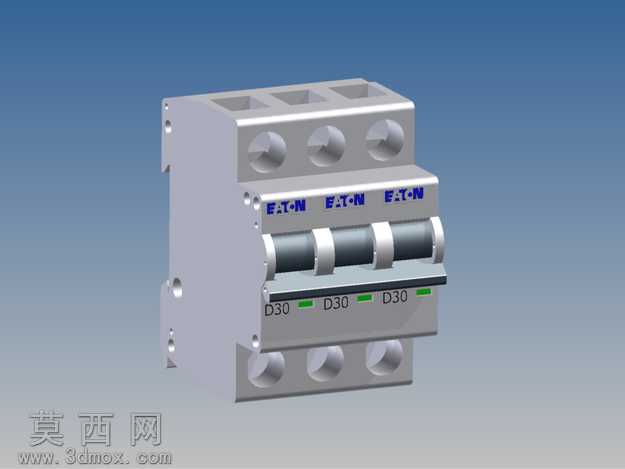

伊顿三极30A导轨式微型断路器三维模型

本作品为三极30安培DIN导轨装载式电路断路器的三维数字化模型，建模过程严格遵循工业电气元件的真实尺寸比例与结构规范，完整还原了伊顿品牌该款微型断路器的外观与装配细节。建模阶段采用参数化特征建模思路，首先搭建断路器的主体基座轮廓，精准绘制壳体的安装卡扣、导轨卡槽结构，确保模型可匹配标准DIN导轨的安装尺寸要求；随后逐一构建操作手柄、接线端子、调节旋钮、状态指示窗等独立零部件，对三个极位的并排布局做了等距对齐处理，每个极位的操作拨杆、标识刻印都做了独立的特征还原，避免了阵列复制带来的细节失真。材质渲染环节，针对断路器不同部件的材质属性做了区分设置：主体壳体采用浅灰色哑光工程塑料材质，还原工业级热固性塑料的磨砂质感；操作手柄采用深灰黑色半哑光硬质塑料材质，边缘做了细微的圆角高光处理；接线端子部分采用镀锌金属材质，模拟金属件的冷锻哑光金属光泽；品牌标识与参数刻印部分采用深蓝色油墨质感，还原丝印标识的平整附着效果；状态指示窗采用半透明绿色塑料材质，模拟合闸状态下的可视指示效果。结构设计上完整还原了断路器的分层装配逻辑，壳体的拼接缝、固定螺丝孔位、进出线端口的倒角结构都做了精细化处理，三个极位之间的隔离筋结构也按照真实产品的绝缘隔离要求做了等比例还原，模型整体无破面、无重叠面，各零部件的装配间隙符合真实产品的公差范围，可直接用于电气柜布局仿真、装配演示、产品宣传渲染等场景。设计过程中参考了该款断路器的官方产品手册与实物测绘数据，对产品的外观比例、操作件位置、安装尺寸都做了多轮校验，确保模型的还原度符合工业应用的精度要求，既可以用于电气设计场景的布局占位，也可作为教学演示素材展示低压断路器的外观结构特征。
