无人机用展开式挂钩凸轮夹持挂载结构

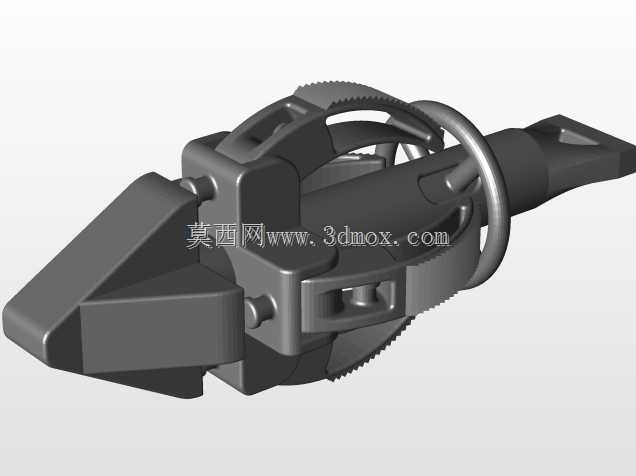

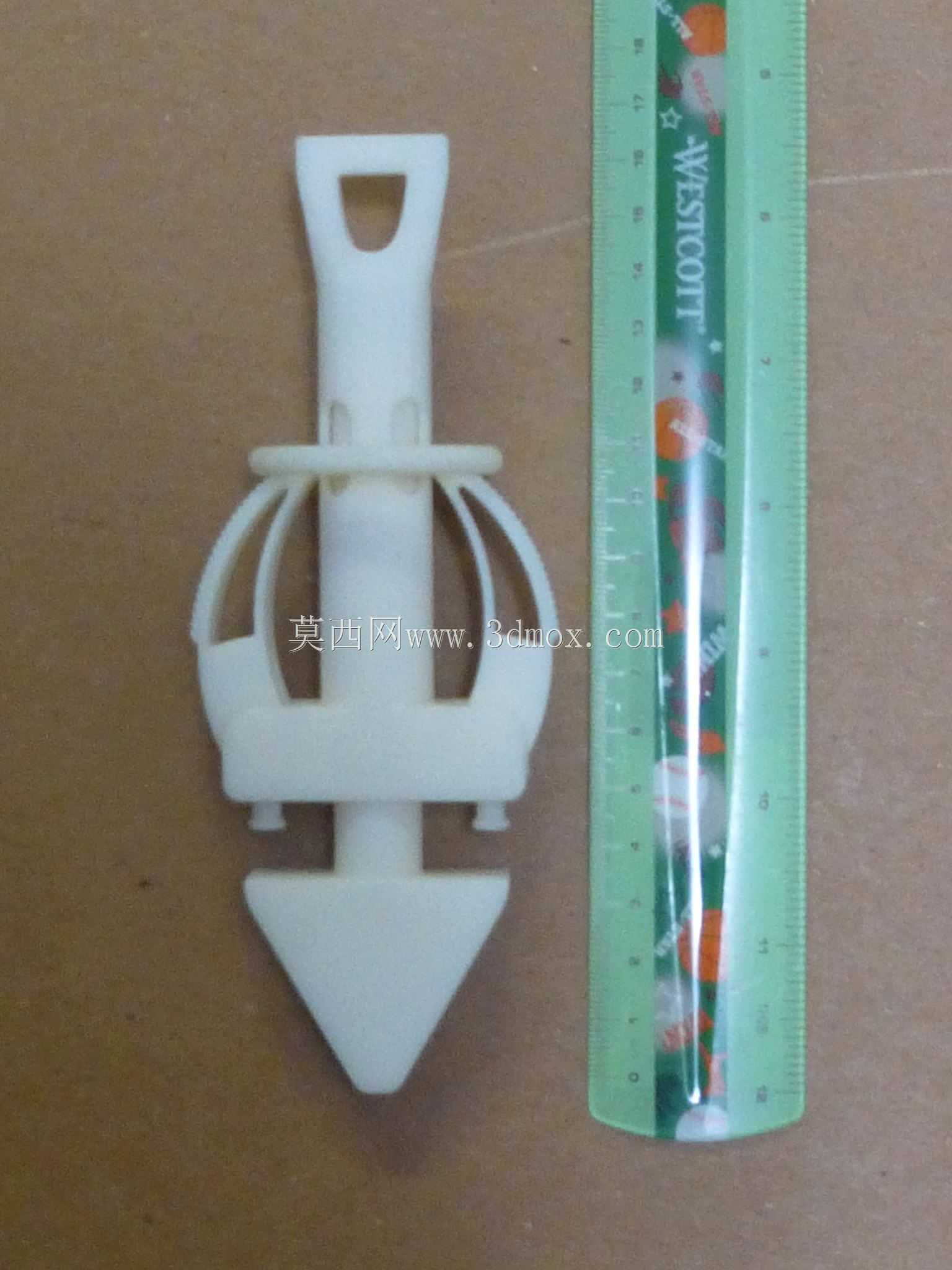

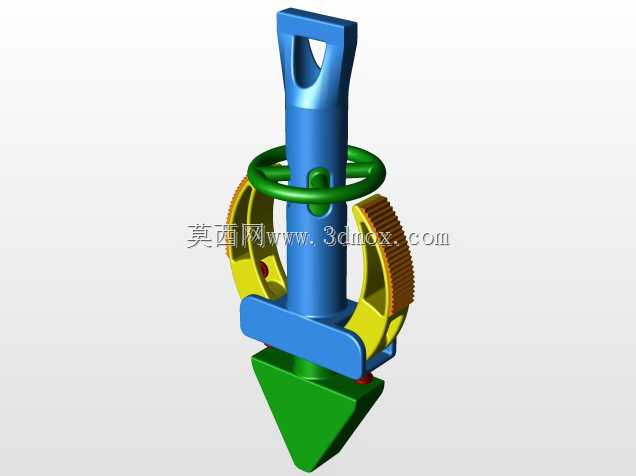

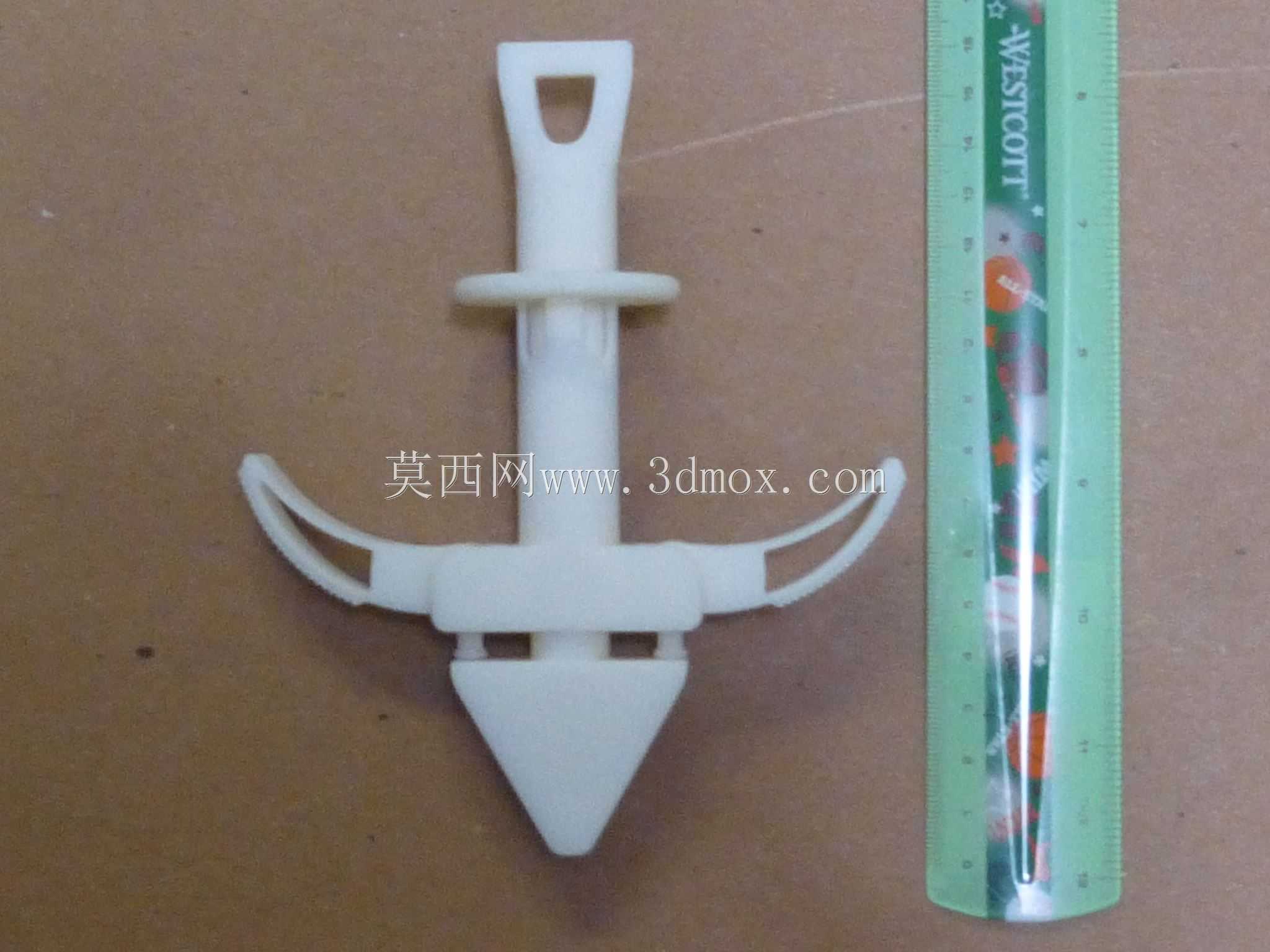

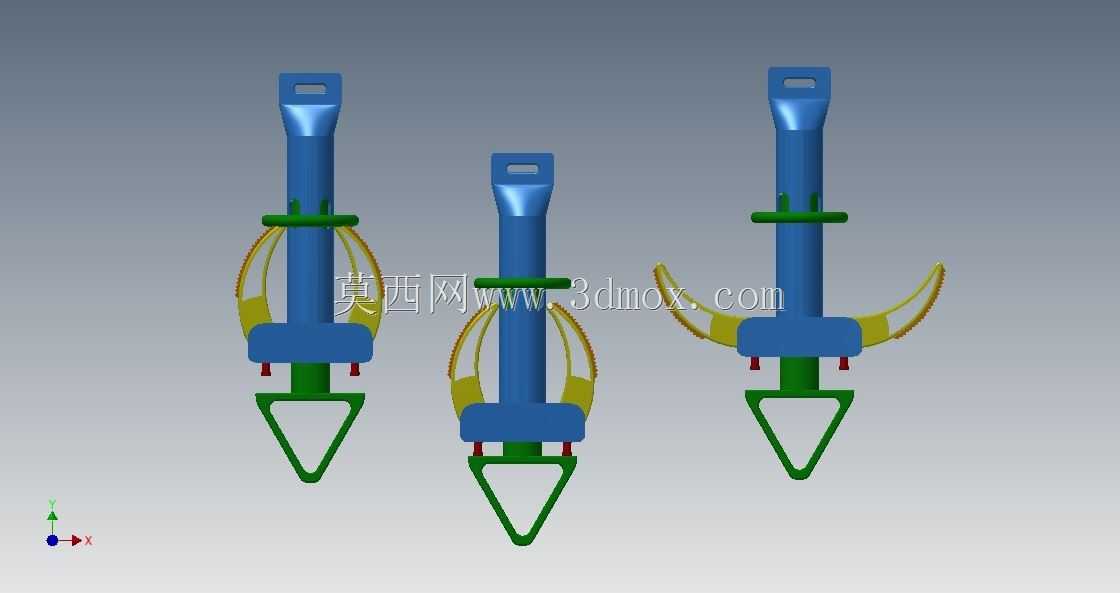

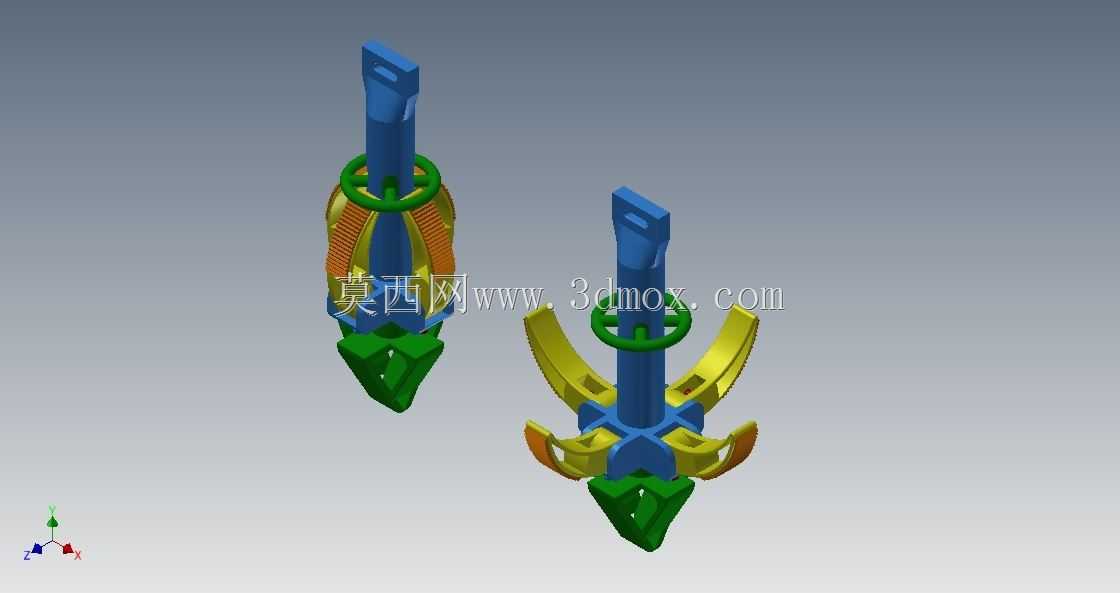

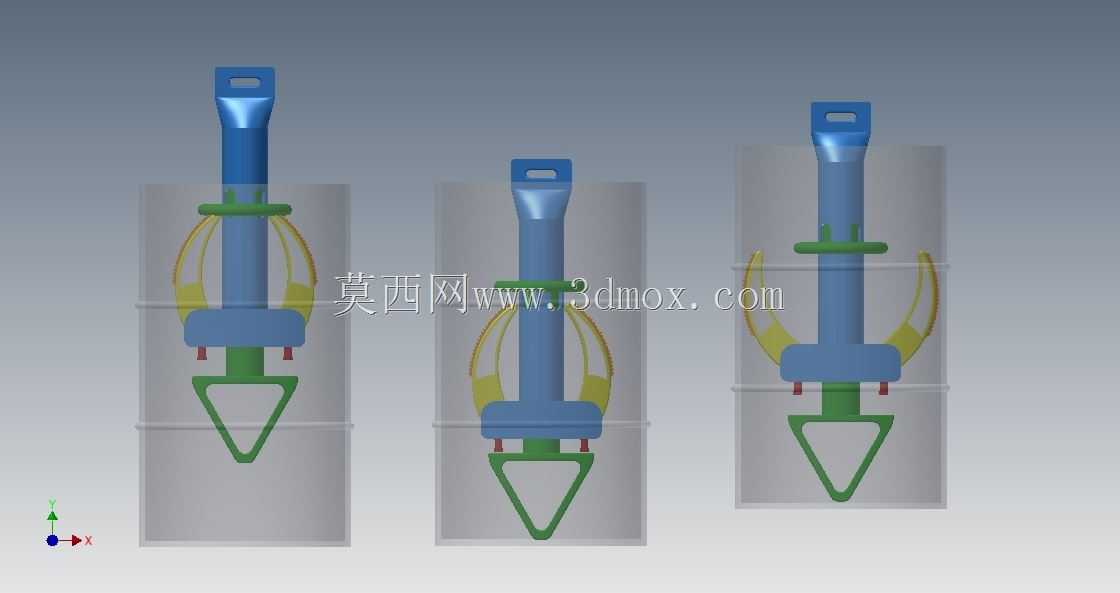

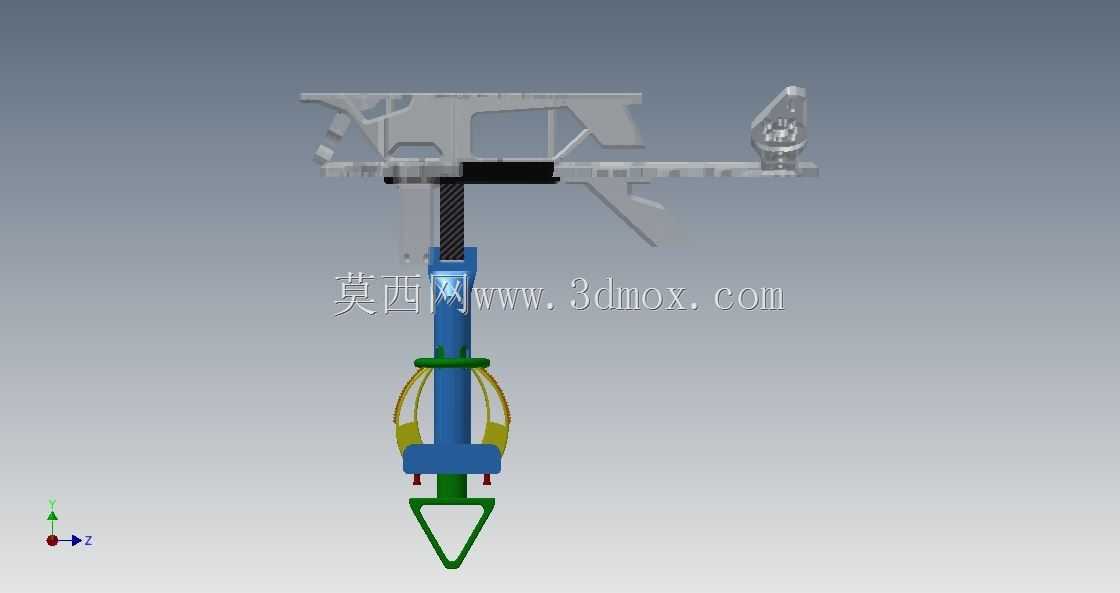

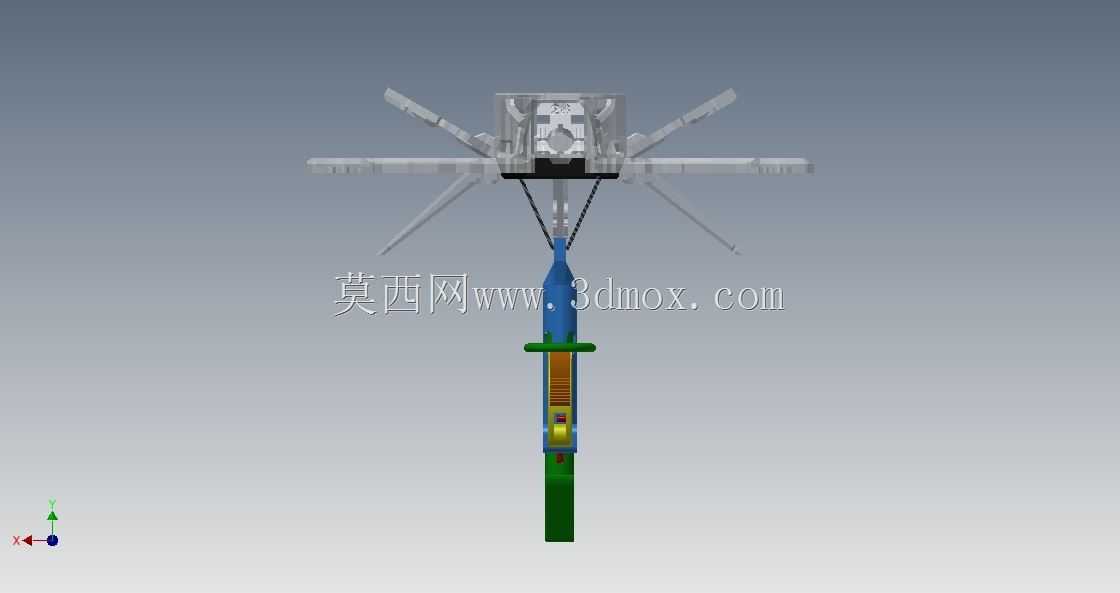

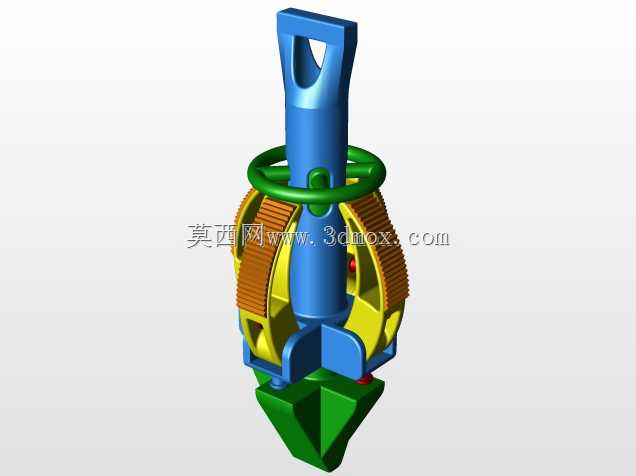

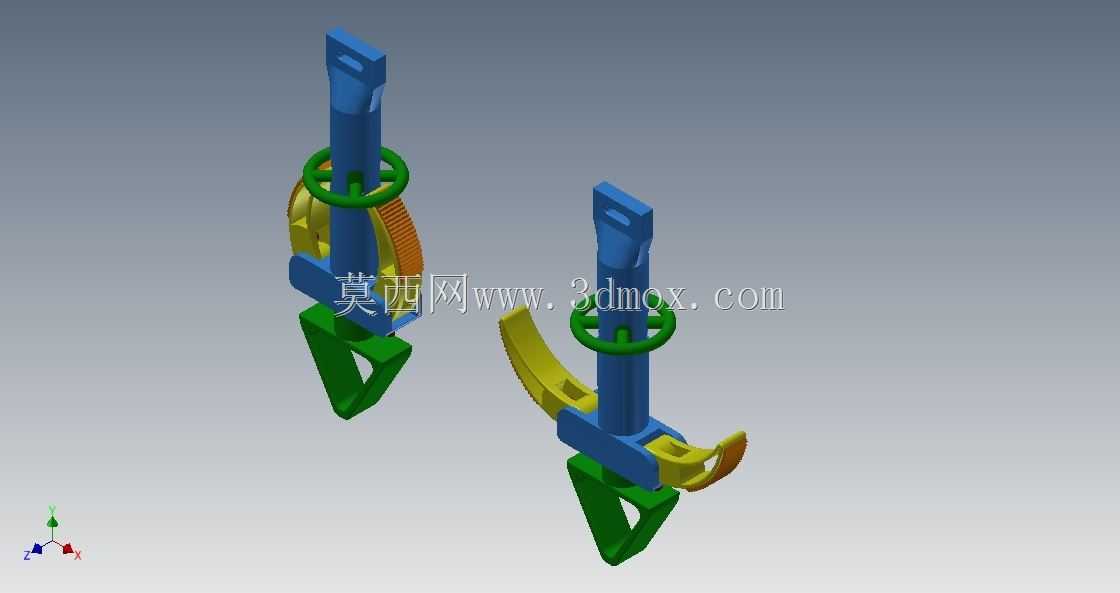

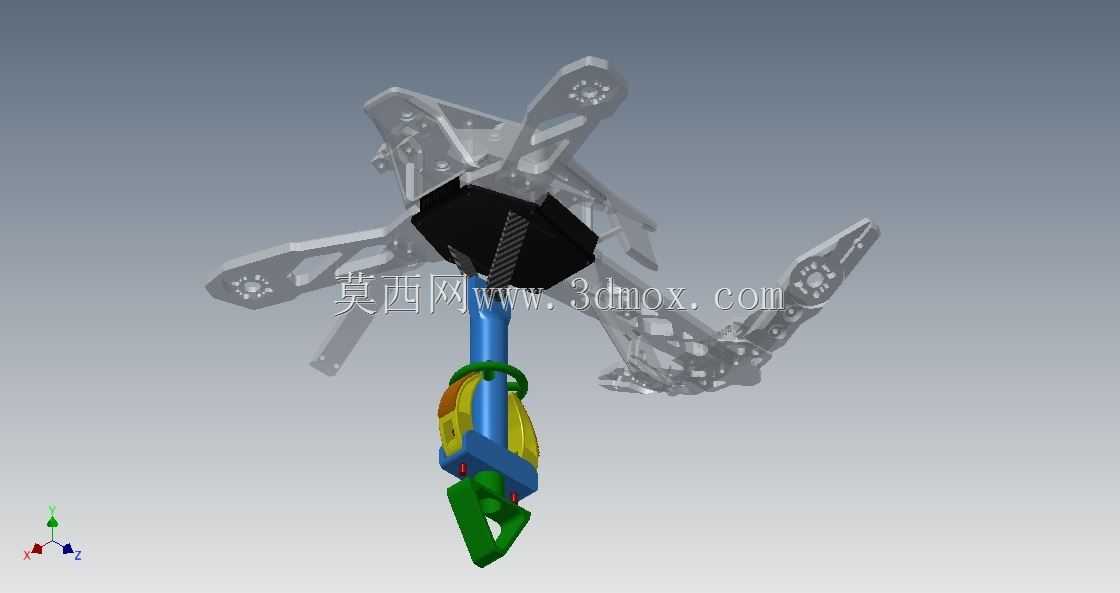

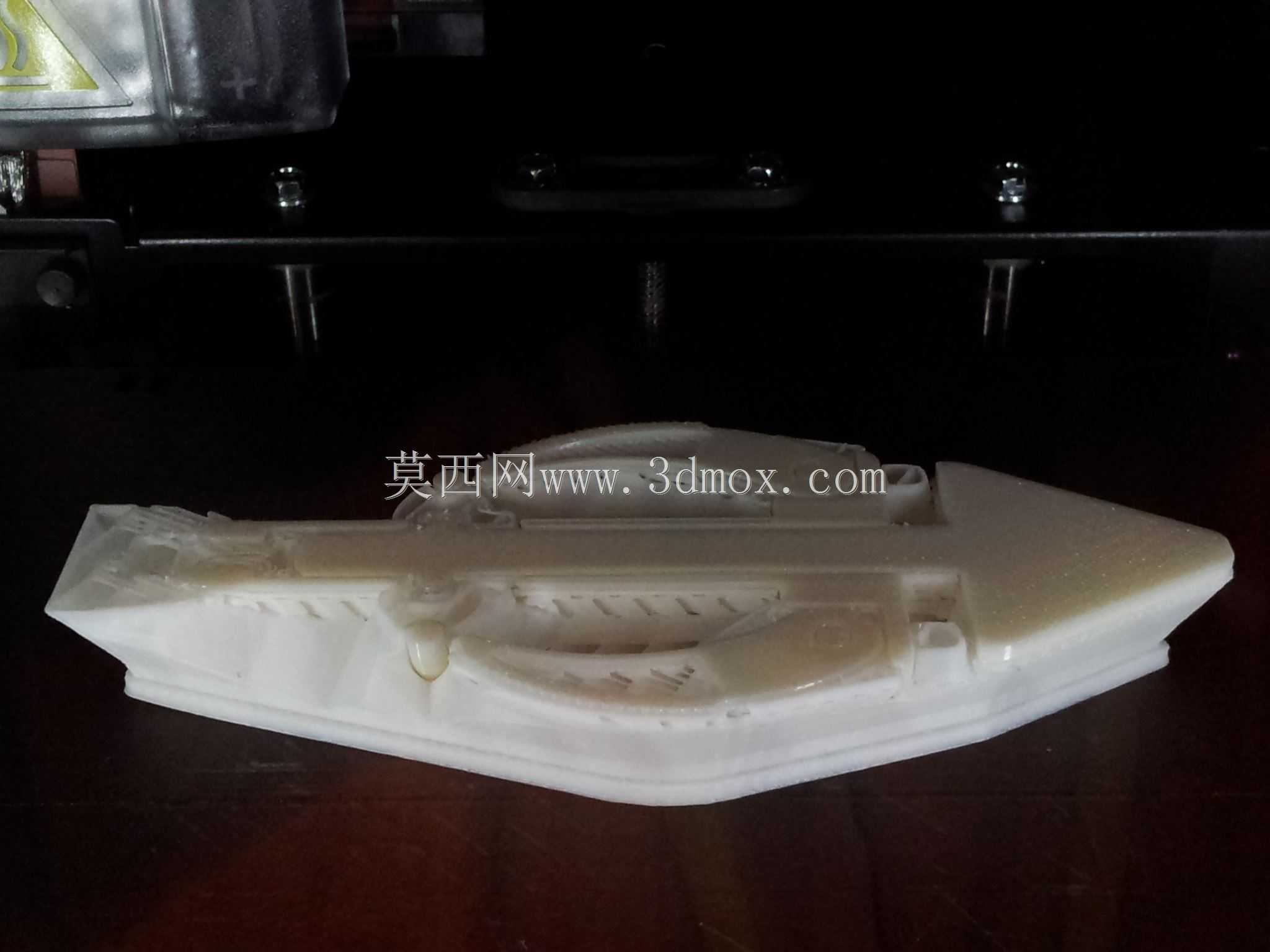

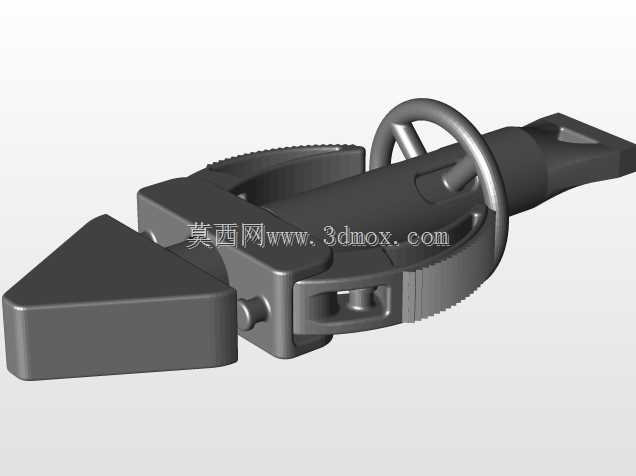

该结构为适配多旋翼无人机平台设计的挂载夹持装置，主要面向无人机低空物资投送、应急作业挂载、小型物件空中转运等应用场景，可在无人机悬停或低速飞行状态下完成挂载物的夹持固定与可控释放，解决传统无人机挂载结构适配性差、释放动作可靠性不足的痛点，适配巡检、应急救援、短途小件配送等多类无人机作业需求。装置整体采用多臂展开式结构布局，可根据挂载需求配置2组或4组夹持臂，收拢状态下整体外轮廓紧凑，不会额外增加无人机飞行过程中的风阻，展开后夹持范围可覆盖常规小型柱状、带挂环类挂载物件，安装端适配主流多旋翼无人机的底部挂载接口，无需对无人机机身结构做额外改装即可完成装配，整体安装边界贴合无人机底部重心位置，避免挂载后出现整机重心偏移影响飞行稳定性的问题。功能层面，该结构采用凸轮联动的夹持逻辑，夹持臂与凸轮轴做联动配合，当挂载物向上顶入夹持区域时，凸轮轴受推力转动带动夹持臂同步收拢，自动完成对挂载物的环抱锁紧，锁紧状态下依靠结构自锁特性保持夹持力，无需额外持续供能即可维持挂载稳定，释放动作仅需驱动轴做小角度转动即可带动夹持臂展开，完成挂载物的脱离，动作响应迅速，可适配空中快速投送的作业节奏。设计过程中针对3D打印加工工艺做了专属优化，将整体结构拆分为蓝色主轴座、绿色凸轮轴、黄色折叠臂、红色锁紧销、橙色钳口垫几个独立组件，各组件无需复杂支撑结构即可完成打印加工，其中钳口垫采用软质柔性材料制作，可增大与挂载物接触位置的摩擦力，避免硬质夹持面刮损挂载物件表面，同时可适配不同外形的挂载物，提升夹持适配性；结构中预留了弹簧或松紧带的安装位，可根据挂载重量需求选配弹性元件，进一步提升锁紧状态的可靠性，也可拆除弹性元件实现无动力自锁，适配不同负载等级的作业需求。整体结构摒弃了传统夹持装置需要多零件拼接、多工序组装的复杂设计，所有旋转、平移配合结构均在组件打印时一体成型，仅需简单插接即可完成整体装配，大幅降低了加工与组装门槛，同时联动结构做了耐磨优化，长期反复开合使用也不会出现配合间隙过大导致的夹持松动问题，可满足高频次无人机挂载作业的使用需求。
