内啮合心形创意旋转齿轮结构设计

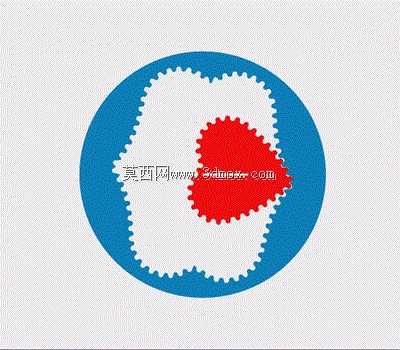

这款创意齿轮结构跳出了传统圆形齿轮的设计范式，采用内啮合传动布局，将内齿圈的中心镂空区域设计为心形轮廓，内部啮合的小齿轮同样采用心形齿廓造型，在固定2:1的内旋转传动比下，两个心形构件可实现流畅的同步啮合运转，兼具机械传动的严谨性与造型设计的趣味性。从应用场景来看，该结构可作为文创机械摆件的核心传动单元，适配桌面创意装饰、情侣主题礼品、机械科普教具等场景，既能够直观演示内啮合齿轮的传动原理，也可通过独特的心形造型传递情感属性，打破了工业齿轮冰冷的刻板印象。在功能特性上，该结构严格遵循内啮合齿轮的啮合定律，齿廓曲线经过参数化拟合，确保运转过程中无卡滞、无传动冲击，2:1的传动比设定让内部心形小齿轮每旋转两周，即可沿内齿圈的心形轨迹完成一周公转，运转过程中两个心形构件会形成动态的视觉呼应，呈现出独特的律动效果。设计思路上，创作者没有局限于标准渐开线圆柱齿轮的参数框架，而是在保证传动连续性的前提下，将心形闭合曲线作为齿廓的基准轮廓，通过调整齿距、齿高参数让内外齿形完全匹配，同时兼顾了造型辨识度与传动可靠性，整体结构没有额外的冗余构件，仅靠内外两个齿轮即可完成全部传动动作，结构简洁紧凑。从安装边界来看，该结构的整体外轮廓为标准圆形，外齿圈的外径可根据实际摆件尺寸灵活缩放，内部镂空的心形区域预留了足够的安装空间，可适配微型驱动电机、手动旋钮等不同驱动方式，安装时仅需固定外齿圈的外圈位置，为内部小齿轮配置对应的支撑转轴即可完成组装，无需复杂的定位工装，既适合批量生产为成品文创产品，也适合机械爱好者自行3D打印制作，作为兼具机械美感与创意温度的个性化物件。
