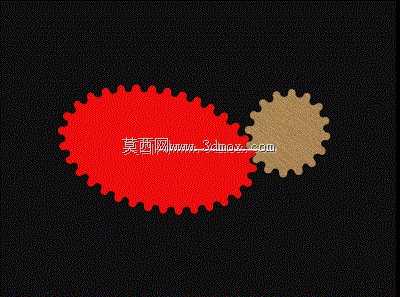

该组非圆齿轮为外啮合椭圆齿轮副,固定传动比为1:2,主要应用于需要实现非匀速周期运动传递的工业传动场景,常见于包装机械的送料机构、纺织机械的导纱驱动、轻工设备的间歇进给单元以及部分专用自动化设备的周期性变速传动环节,能够替代传统凸轮连杆组合机构,在紧凑的安装空间内实现精准的变转速传动输出,减少传动链路的零件数量,降低机构运行过程中的冲击与振动。
从功能特性来看,该齿轮副依靠两个非圆节曲线的纯滚动啮合实现运动传递,主动轮每旋转1周,从动轮对应旋转2周,在啮合周期内可输出按椭圆节曲线规律变化的从动转速,满足特定工位需要快慢速交替运行的工艺需求,相比普通圆齿轮定速传动,无需额外加装变速控制模块即可实现周期性变速输出,传动效率更高,运行稳定性更强,齿廓采用渐开线修形设计,啮合过程中齿面接触应力分布均匀,可有效降低齿面磨损,延长零件使用寿命。
设计过程中首先依据给定的1:2旋转比确定两个椭圆齿轮的节曲线参数,主动轮为单椭圆节曲线,从动轮为匹配啮合的双叶椭圆节曲线,保证两节曲线在整周旋转过程中始终保持纯滚动无滑动,随后按照渐开线齿廓生成原理完成全齿的参数化建模,对齿根过渡区域做圆角强化处理,避免应力集中导致的轮齿断裂,同时对齿顶边缘做微小倒角,减少啮合起始与退出阶段的刚性冲击。
安装边界方面,该齿轮副的中心距为固定值,安装时需保证两齿轮的回转中心与设计基准完全重合,轴向定位需预留0.1-0.2mm的窜动间隙,避免热胀冷缩导致的卡滞,啮合侧隙控制在0.05-0.1mm区间,既保证传动过程无回差,又能容纳润滑脂填充空间,整体径向轮廓最大尺寸不超过主动轮长轴直径的1.1倍,可适配狭小的设备内腔安装空间,轴向厚度可根据实际传递扭矩需求做等比例调整,无需修改齿廓啮合参数即可适配不同载荷等级的传动需求。
