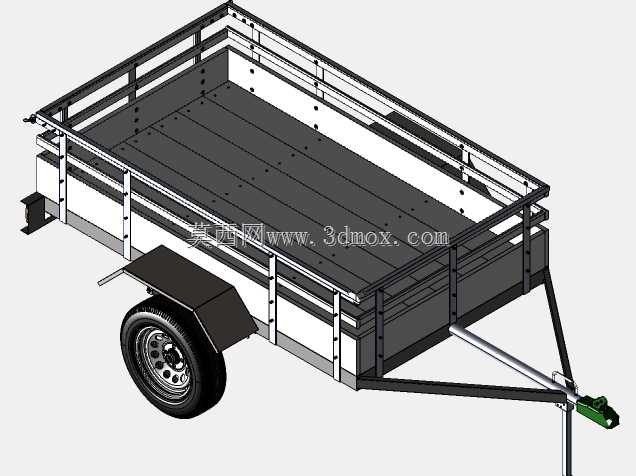

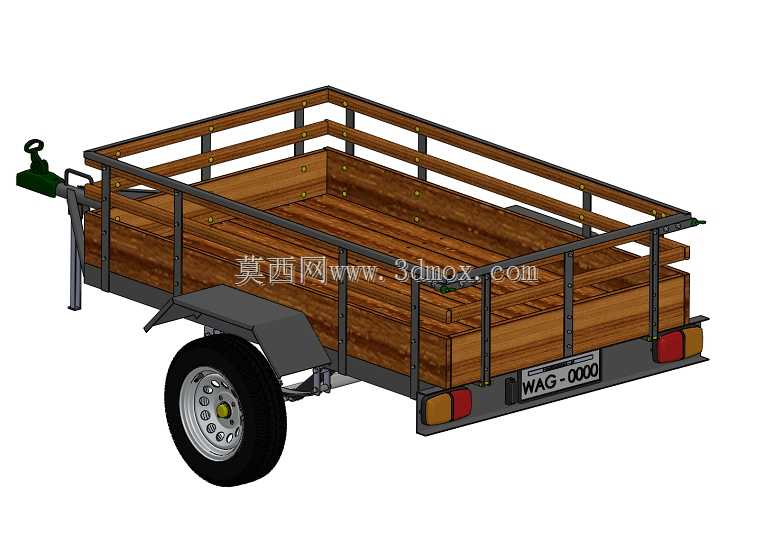

单轴木质栏板牵引货运拖挂车结构设计

该单轴牵引式栏板拖挂车，主要面向小型农机配套、城郊短途轻载转运、私家户外休闲载运场景，可挂载于小型拖拉机、全地形车、乘用车辆尾部，完成农资农具、露营装备、零散建材、园林废弃物等轻量货物的转运作业，适配非硬化田间小路、社区内部道路、郊野露营地等狭窄通行场景，弥补大型货运车辆无法通达狭小区域的转运短板。整体设计围绕轻量承载、灵活通行、耐用易维护的核心需求展开，货厢主体采用实木栏板结构，厢板拼接预留合理的伸缩间隙，避免温湿度变化引发木材胀缩变形，外围设置金属框架护栏，既对木质厢板形成侧向加固，防止货物挤压造成厢板外凸变形，也可作为绳索挂点用于货物捆扎固定，护栏与木质厢板采用可拆卸螺栓连接，后期更换磨损厢板无需整体拆解结构。牵引端设置通用型球形牵引连接结构，匹配多数小型牵引车辆的后牵引座接口，牵引架旁设置可翻转支撑支腿，挂车脱离牵引车时可通过支腿保持水平停放，避免厢体前倾磕碰地面。行走部分采用单轴单轮组布局，单轮配置有效压缩整车宽度，适配狭窄路径通行需求，轮组上方设置弧形金属挡泥板，阻挡行驶中车轮带起的泥水、碎石飞溅至货厢区域，尾部集成标准反光标识与尾灯安装位，满足道路通行的安全警示要求。设计过程中充分考虑安装边界与使用兼容性，牵引连接点高度适配市面主流小型牵引车辆的后牵引座高度区间，避免挂载后出现厢体过度前倾或后翘的问题；轮距设置兼顾行驶稳定性与通行灵活性，既保证轻载行驶时不发生侧倾，也能顺利通过宽度有限的田间机耕道、小区消防通道；货厢栏板高度经过多场景适配验证，既可以容纳常规尺寸的纸箱、周转箱、袋装农资，也不会因为栏板过高遮挡后方牵引车辆的驾驶视线。木质货厢表面预留防腐处理工艺空间，用户可根据使用环境涂刷防腐木油提升户外使用寿命，金属框架部分做圆角过渡处理，避免装卸货物时尖锐边角划伤人员或货物，整车结构无复杂精密部件，普通使用者即可完成日常的紧固、部件更换等维护操作，大幅降低全生命周期的使用成本。
