重型仓储托盘货架三维结构设计

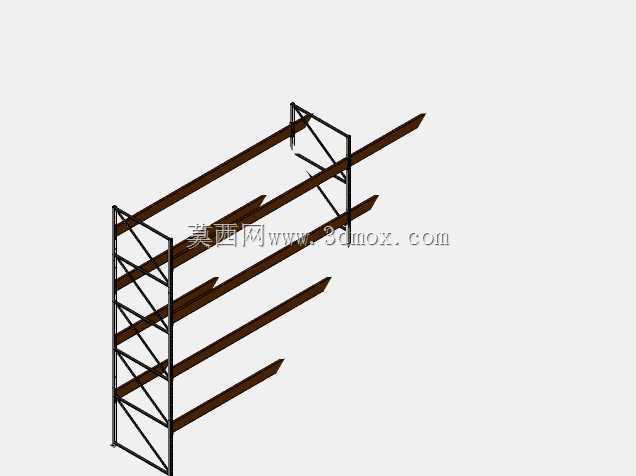

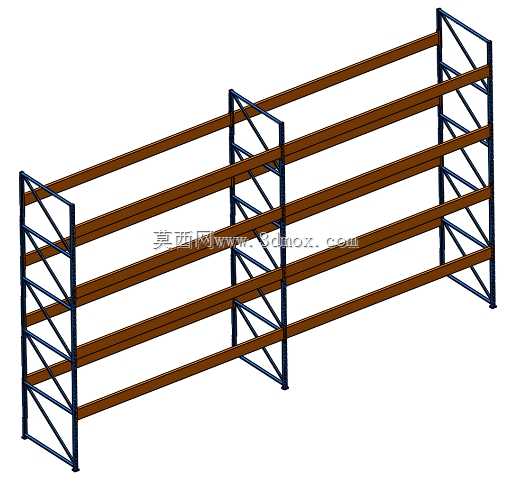

　　本次呈现的托盘货架结构，主要面向工业仓储、电商前置仓、生产车间线边库、区域物流中转仓等场景的单元化托盘货物存储需求，适配标准木托盘、塑料托盘、钢托盘的批量存放作业，可配合叉车完成整托货物的存取，是目前离散制造、流通仓储领域应用占比最高的静态存储类设备结构。从实际使用逻辑来看，这类货架的核心作用是充分利用仓库垂直空间，将平面堆放的托盘货物分层架高存放，一方面避免货物直接接触地面产生受潮、磕碰、挤压变形的问题，另一方面实现不同SKU货物的物理分隔，降低拣选、盘点过程中的错发混放概率，同时预留足够的叉车作业通道，保障整托货物的存取作业效率。结构设计层面，整体采用组装式无焊接结构，主体由竖向立柱片、横向承载横梁、跨间横斜撑三类核心构件组成，

　　立柱片由两根冷弯内卷边C型钢立柱搭配多组斜向、横向腹杆通过螺栓锁合形成稳定的竖向受力框架，立柱表面沿高度方向等距冲压有梯形挂接孔位，可根据存放货物的托盘高度、堆码总高灵活调整横梁的安装层高，无需额外钻孔或焊接改造，适配不同尺寸规格的托盘货物存储需求。横梁采用抱焊梁结构，两端焊接有与立柱挂孔匹配的三爪式挂接件，安装时直接卡入立柱对应孔位即可完成锁合，配合安全销防止叉车作业时横梁被意外撞击脱落，横梁上表面直接承载托盘底部，单根横梁的受力经过均布载荷校核，可满足常规1-3吨每托的承载要求，跨间的横斜撑结构安装在相邻两组立柱片之间，沿货架深度方向形成稳定的三角受力结构，抵消货架受水平侧向力时产生的形变，避免货架整体出现侧倾失稳的问题。

　　从安装边界来看，这类货架的排布需要结合仓库的实际净高、叉车的作业转弯半径、托盘的实际尺寸做适配调整，常规单组货架的沿巷道方向长度可根据场地情况拼接多组立柱片扩展，货架深度方向尺寸适配标准托盘的进深，避免托盘伸出横梁边缘或放置后重心偏移，货架顶部需要预留与仓库照明、消防喷淋、屋面最低点的安全距离，货架底部通过膨胀螺栓与地面完成固定，对于高位排布的货架还需要在背侧加装拉杆结构与墙体连接，进一步提升整体结构的抗倾覆能力。实际选型建模过程中，需要重点校核立柱的长细比、横梁的扰度值、节点处的挂接强度，所有构件的弯折、冲孔位置都需要匹配现有冷弯成型工艺的加工公差，避免设计出的结构无法通过现有型材加工设备量产，同时还要考虑构件的通用性，所有螺栓、

　　挂接件都采用行业通用规格，降低后期运维过程中的配件替换成本。不同于轻型置物架，这类重型托盘货架的所有受力节点都经过载荷传递路径优化，竖向载荷通过横梁传递到两端立柱，再通过立柱片直接传递到地面，水平方向的冲击力、地震载荷则通过腹杆、横斜撑形成的桁架结构分散到整体框架，保障满载状态下的结构稳定性，建模过程中所有构件的配合间隙都预留了实际安装的调节余量，避免现场安装时因构件加工误差出现无法装配的问题，同时横梁的挂接深度做了冗余设计，即使托盘放置时存在小幅位置偏移，也不会出现托盘滑落的风险。
