三头常规排式工业钻床结构设计

　　在中小批量机械零件加工车间里，这类三头排式钻床的布置往往紧贴钣金下料、铣削工序的流转通道旁，不用单独占用大型加工中心的工位资源，针对长条型型材、平板类工件上的同规格多孔位加工作业，能省去频繁换刀、重复对位的辅助时间。从实际加工场景来看，车间里常见的型材框架连接孔、设备安装底板的固定孔、长条钣金件的装配孔加工，单头钻床需要逐孔移位找正，遇到孔位间距一致性要求高的工件，反复打表找正的时间甚至超过纯钻削时长，而三头并排的主轴布局，可根据工件孔位的常规间距预先调整各主轴的横向位置，一次装夹就能完成三个等距或者预设间距孔位的同步钻削，加工效率比单头立钻提升两倍以上，尤其适配五金结构件、低压柜体配件、小型农机钣金件的批量钻削工序。

　　从设备功能设计来看，三个独立的主轴单元各自配备独立的进给操作手柄，操作人员既可以单独操控某一个主轴完成单孔加工，也可以依次操作三个主轴完成排孔加工，每个主轴的进给行程都设置了硬限位结构，避免进给超程损坏钻头或者主轴套筒。主轴箱采用立式铸铁箱体结构，内部的传动齿轮组经过润滑脂密封润滑，日常维护只需要定期检查主轴锥孔的清洁度、进给手柄的阻尼手感即可，不需要复杂的油路维护。设备右侧附带独立的电气控制箱，箱体上布置了各主轴的启动、停止按钮以及急停开关，控制箱与主机身采用悬臂式连接，操作人员站在工件装夹位旁就能顺手操作，不用绕到设备侧方按动开关，减少操作过程中的走动距离。

　　工作台采用长条形平面结构，台面上预留了T型槽安装位，可搭配不同规格的平口钳、专用定位夹具完成异形工件的装夹固定，工作台的支撑结构采用双立柱辅助支撑，即使加工长度超过一米的长条型材，工作台边缘也不会出现下翘变形，保证钻削过程中工件的稳定性。底座采用整体式铸铁铸造，底部的轮廓做了加宽延伸处理，设备总重集中在底座区域，即使三个主轴同时满进给钻削，设备也不会出现明显的振动，不需要额外打地脚螺栓固定，方便车间根据生产流转需求调整设备摆放位置。

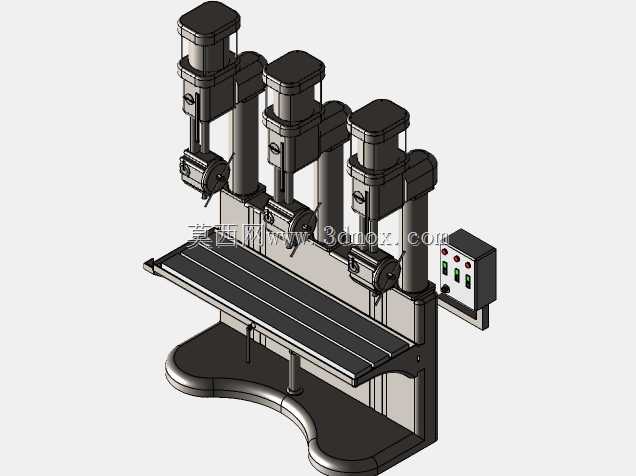

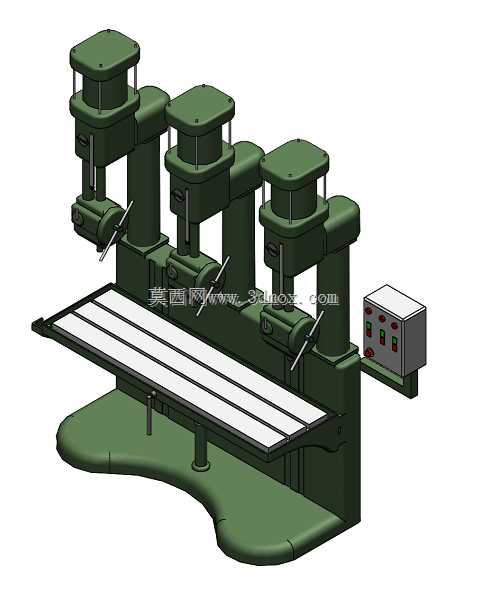

　　从建模设计的思路来看，整个设备的建模优先还原实际加工中的装配干涉关系，三个主轴箱在横向导轨上的移动行程做了限位约束，相邻两个主轴箱的最小间距不会出现手柄碰撞的问题，主轴套筒的伸出行程与实际设备的120mm有效行程保持一致，工作台面到主轴端面的最大、最小距离也参考通用立钻的参数设置，保证模型导入装配场景后，能直接用于车间布局仿真、加工工序模拟的用途。机身的铸件部分做了合理的壁厚抽壳，还原铸件的工艺圆角、拔模斜度，没有出现纯直角的不合理铸件结构，电气控制箱的按钮布局、接线口位置也参考实际工业设备的布线逻辑设置，控制箱与机身的穿线孔预留了足够的走线空间，符合电气布线的工艺要求。

　　关于安装边界的尺寸参考，这类三头排钻的整体横向宽度约2.2米，纵向深度约0.9米，设备顶部到地面的总高度约1.8米，安装时需要在设备后侧预留至少0.5米的电气布线、维护空间，操作侧预留1米以上的工件上下料空间，工作台面距离地面的高度约0.85米，适配操作人员站立作业的舒适高度，不需要额外垫高工作台。三个主轴的锥孔统一采用莫氏3号锥度，适配市面上绝大多数的标准麻花钻、扩孔钻、铰刀刀具，不需要特殊定制刀具连接套，降低生产中的刀具采购成本。设备的进给操作手柄采用加长力臂设计，钻削大直径孔时操作人员不需要施加过大的下压力，降低长时间操作的劳动强度，每个手柄的操作角度都设置在人体工程学范围内，站在操作位伸手就能握住手柄完成进给操作，不用探身或者侧身发力。

　　在日常加工的适配场景里，这类设备还可以通过加装专用钻模套，完成孔位精度要求较高的工件批量加工，钻模板直接固定在工作台T型槽上，工件靠紧定位挡块就能快速装夹，不需要每次划线找正，适合小型加工厂的多品种小批量生产模式，相比数控钻床的采购成本，这类机械式排钻的维护成本更低，对操作人员的技能要求也更宽松，新入职的操作工经过简单培训就能上手操作，不会出现数控设备编程、参数设置错误导致的撞机、废品问题。模型的结构拆分完全按照实际设备的装配层级划分，主轴组件、进给机构、工作台、底座、电气箱都做成独立的子装配体，方便设计人员在做同类设备改型时，直接调用对应模块调整参数，比如把三个主轴改成四个或者两个，只需要调整横梁的长度、增减主轴箱组件即可，不用从零开始建模，能大幅缩短专用钻削设备的设计周期。
