手动螺杆式精密平口夹持工装结构

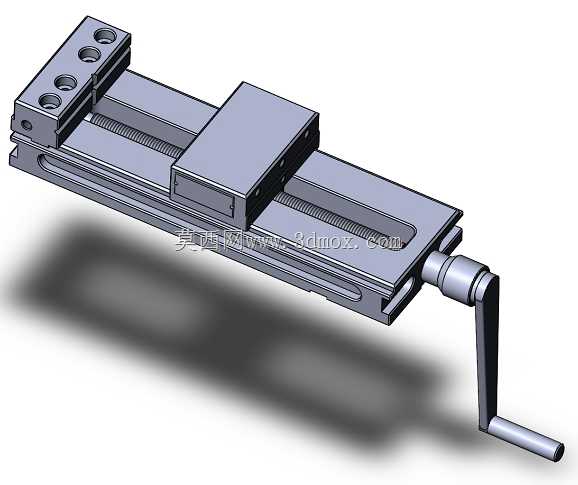

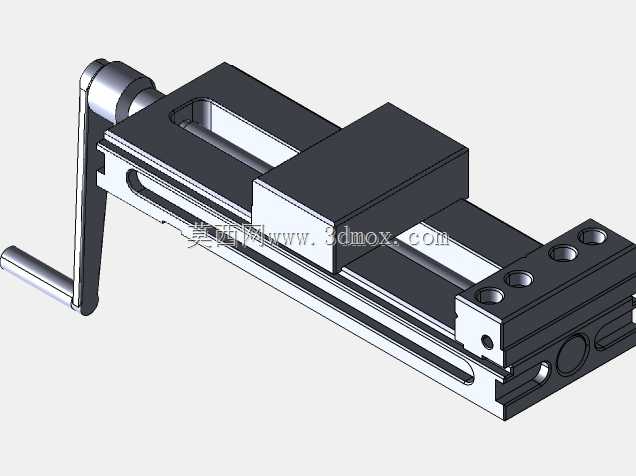

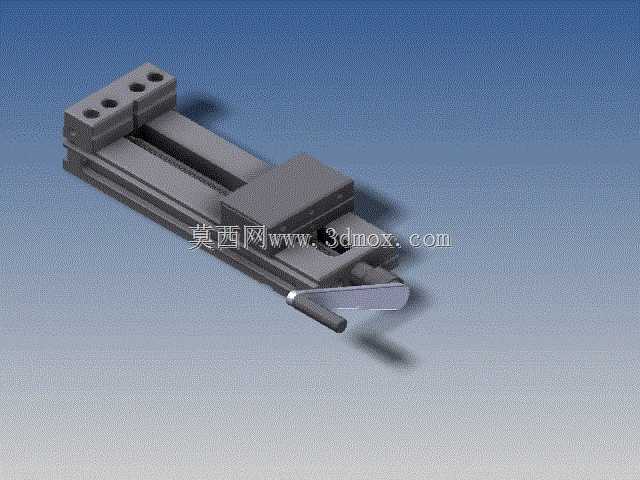

　　这款手动螺杆驱动的夹持机构，是机加工、精密检测工位上极为常用的工件固定部件，日常在铣床、磨床、坐标测量机的工作台面上都能见到它的身影，核心作用是在加工或检测过程中牢牢锁定工件位置，避免切削力、检测触针接触力导致工件位移，最终影响加工精度或检测数据有效性。从结构设计逻辑来看，整个机构采用了滑动导轨副作为动钳身的运动载体，固定钳身与长条形导轨基座为一体化加工结构，从根源上减少了装配带来的形位公差累积，导轨面做了适配滑动摩擦的粗糙度处理，既保证动钳身移动时无卡滞，又能控制长期使用后的磨损量在合理区间。驱动部分采用了梯形螺纹传动副，这种螺纹形式本身具备自锁特性，当摇动手柄带动螺杆旋转推动动钳身进给、夹紧工件后，即便撤去手柄上的外力，

　　钳身也不会因为切削振动出现松脱，不需要额外增加锁紧机构就能满足常规铣削、磨削工况的夹持可靠性要求。固定钳口与动钳口的夹持面设计了平行度公差要求，两块钳口板通过内六角螺钉分别固定在固定钳身和动钳身上，属于易损可更换结构，长期使用出现钳口压伤、磨损导致平行度超差时，只需拆下螺钉更换钳口板即可快速恢复夹持精度，不需要整体报废整个机构，大幅降低了工位耗材成本。基座上设计的三个同轴安装孔，是用于和设备工作台T型槽配合的安装定位结构，安装时可以通过T型螺栓穿过这些孔位，将整个夹持机构牢牢锁定在工作台面上，孔位的间距经过匹配通用工作台T型槽的标准间距设计，不需要额外加工转接板就能直接适配多数常规机加工、检测设备的工作台安装边界。

　　从安装边界尺寸来看，整个机构的长度方向预留了足够的夹持行程，最大开口距离可以覆盖中小型机械零件的夹持需求，宽度方向尺寸控制在窄幅区间，不会过多占用工作台的有效装夹面积，高度方向做了低重心设计，夹紧工件后整体重心贴近工作台面，即便承受较大的侧向切削力，也不容易出现倾覆、晃动的情况。手柄部分采用了摇臂加圆柱握柄的结构，力臂长度经过人机工程校核，操作人员手动夹紧时不需要施加过大的握力就能获得足够的夹持力，长时间重复装夹操作也不容易出现手部疲劳。动钳身与导轨的配合面设计了间隙调整结构，长期使用出现导轨磨损、配合间隙增大时，可以通过调整侧部的紧定螺钉来消除配合间隙，避免动钳身在夹紧过程中出现上翘、偏摆，保证钳口的夹持平行度始终处于合格范围。

　　在实际生产场景中，这类夹持机构除了用于常规金属切削加工的工件装夹，还可以在精密装配、工件划线、试样打磨等工位使用，针对不同材质的被夹持工件，还可以更换带软质垫层的钳口板，避免夹伤铜、铝等软质工件或者已加工完成的光洁表面。整个结构没有采用复杂的液压、气动驱动元件，完全依靠纯机械结构实现夹持动作，不需要外接气源、液压源就能独立工作，对于没有集中供气、液压站的零散工位或者野外维修作业场景，具备极强的适配性，日常维护也只需要定期在螺杆传动副、导轨滑动面加注润滑脂，就能保证长期顺畅运行，故障率远低于带动力驱动的夹持夹具。
