莱利斯FRN60摇臂钻床三维结构模型

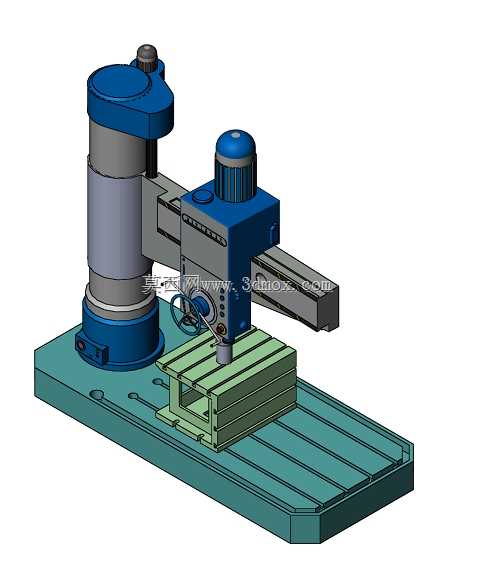

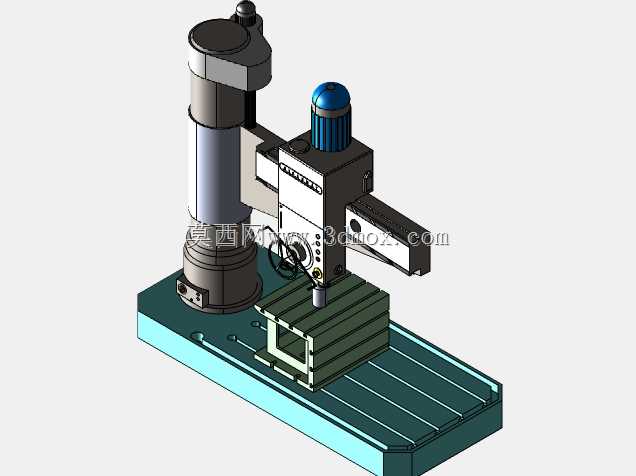

　　在重型机械加工、模具制造、大型钢结构件生产的车间场景里，摇臂钻床是孔加工工序里绕不开的核心设备，这款FRN60径向摇臂钻的三维结构，完全还原了实机的运动逻辑与安装边界，能给设备选型、车间布局规划、工装夹具适配设计提供非常具象的参考依据。不同于台式钻床固定的加工范围，这款摇臂钻的摇臂部分可以绕主立柱做360度回转，主轴箱能沿着摇臂的水平导轨做全行程横向移动，同时摇臂自身还能沿着主立柱做垂直方向的升降调整，三个维度的运动配合，能覆盖底座工作台面上很大范围的加工区域，不用频繁挪动重型工件就能完成不同位置的钻孔、扩孔、铰孔、攻丝甚至锪平面作业，对于单件小批量的大型工件加工来说，能大幅减少工件装夹找正的辅助时间。从结构设计的逻辑来看，

　　主立柱采用了双层回转套筒的结构，内层立柱固定在底座上承担主要的承重，外层套筒带着摇臂做回转运动，配合摇臂升降的锁紧机构，能在调整到加工位置后实现全结构的刚性锁止，避免钻削过程中出现晃动影响加工精度。主轴箱部分集成了主轴变速机构、进给机构与驱动电机，主轴的转速范围覆盖了从低速大扭矩攻丝到高速钻削小孔的需求，进给行程的设计也能满足不同深度孔的加工要求，主轴端部的锥孔采用标准莫氏锥度，能快速适配不同规格的钻头、铰刀、丝锥等切削刀具，换刀操作符合通用机床的操作习惯。底座部分采用整体铸铁式的T型槽工作台结构，T型槽的间距与尺寸符合通用装夹标准，既可以直接装夹中小型工件，也能在工作台上加装专用工装夹具或者回转工作台来拓展加工能力，

　　底座的内腔还预留了切削液储存的空间，能配套冷却系统实现钻削过程的刀具冷却，延长刀具使用寿命同时提升加工表面质量。从安装边界的尺寸来看，这款摇臂钻的底座占地面积适配常规中小型机加工车间的设备排布要求，主立柱的高度决定了最大加工高度，摇臂的有效长度决定了最大加工半径，在做车间布局规划的时候，需要在摇臂回转半径的外围预留足够的操作空间与工件上下料的通道，同时要考虑设备安装时的地基承重要求，因为整体铸铁结构的自重较大，需要做对应的基础硬化处理来保证设备长期运行的精度稳定性。在做三维建模的时候，各个运动副的配合关系完全按照实机的装配逻辑来设置，摇臂和立柱的回转配合、主轴箱和摇臂导轨的滑动配合、主轴的进给移动配合都做了对应的约束，

　　能直接用来做运动仿真模拟，验证不同加工位置下的结构干涉情况，也能给设备的维护拆装培训提供可视化的模型支撑，比如主轴箱的变速齿轮组拆解、摇臂升降的丝杠传动结构、锁紧机构的工作原理，都能通过模型直观展示，不用拆解实机就能让维修人员、操作人员快速理解设备的结构组成。对于做专用钻床改造、自动化钻削单元集成的工程师来说，这个模型也能作为基础母机来做配套的上下料机械手、自动换刀机构的适配设计，提前核对各个接口的安装尺寸，减少现场改造的试错成本。不同于很多简化的设备模型，这个模型还原了实机上的操作手柄、锁紧按钮、电机接线盒、润滑管路接口等细节结构，在做工厂数字化孪生、车间三维可视化布局的时候，能直接导入场景使用，还原度足够支撑可视化展示的需求，也能用来做机床操作的虚拟仿真教学，让学员在虚拟环境里熟悉各个操作部件的位置与功能，降低实机操作的培训风险。
