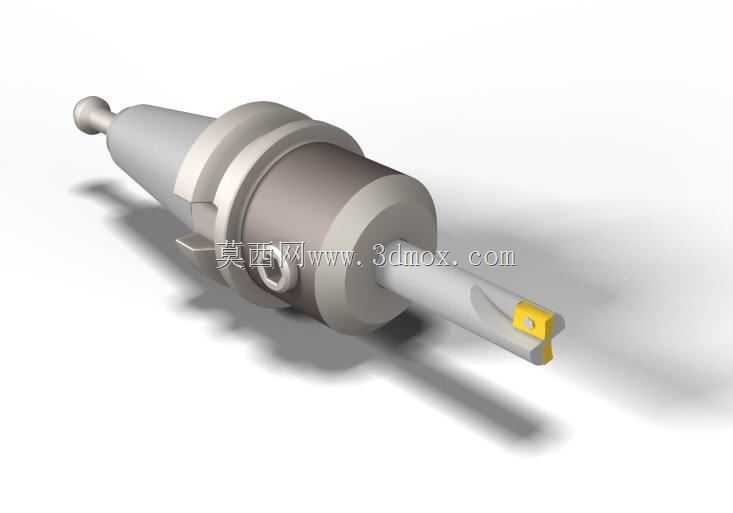

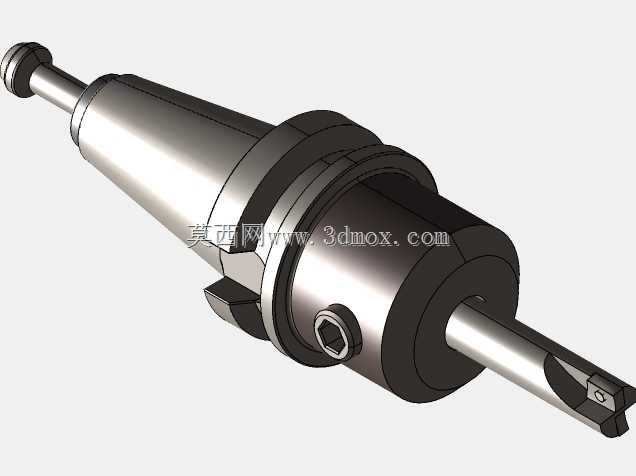

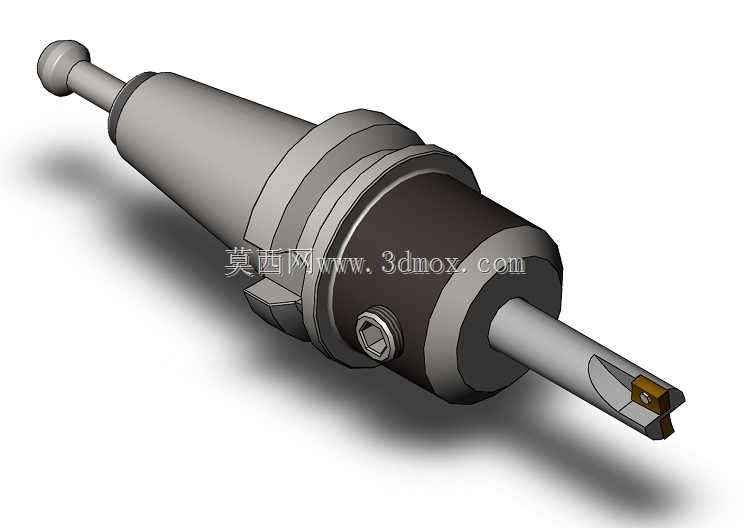

BT40锥柄铣刀杆加工刀具结构

　　保证加工过程中刀柄不会出现轴向窜动或者径向偏摆，哪怕是承受较大的铣削侧向力，也能维持稳定的装夹状态。刀柄中段的锁紧结构采用内六角螺钉锁紧方式，主要用于固定装入刀杆内部的铣刀杆本体，这种侧固式的锁紧设计相比弹簧夹头装夹，能提供更大的锁紧力，适合大切削量的粗加工场景，避免刀杆在重切削时出现打滑、移位的问题。前端的刀头安装位采用压板式刀片固定结构，可更换不同牌号的硬质合金刀片，适配不同材料的切削需求，刀片磨损后无需更换整个刀柄，仅需松开压紧螺钉更换刀片即可，能有效降低加工过程中的刀具耗材成本。从安装边界尺寸来看，BT40锥柄的大端直径为44.45mm，锥柄长度为68.4mm，这个尺寸是通用加工中心主轴的标准接口尺寸，在数控加工中心、数控铣床的金属切削作业场景里，这类BT锥柄搭配切削刀头的刀具装夹结构，是立式、卧式加工设备完成铣削工序最常用的刀具载体之一。日常加工里，不管是普通碳钢的平面开粗、模具钢的型腔精修，还是铝合金零件的侧壁铣削、槽位加工，都需要依靠这类锥柄刀具完成主轴与切削刀片之间的动力传递，其结构设计的合理性直接决定切削过程的稳定性、加工表面质量以及刀具本身的使用寿命。从结构设计逻辑来看，BT40锥柄采用的是7:24的锥度配合设计，这种锥度的选型本身就兼顾了安装时的自定心效果、换刀时的快速拆卸需求，以及高速旋转下的连接刚性——锥面与机床主轴内孔完全贴合后，尾部的拉丁会被主轴内部的拉爪牢牢拉紧，

　　可直接适配所有配备BT40主轴的数控加工设备，无需额外制作过渡套或者改装主轴结构；刀柄整体的径向最大直径不超过63mm，加工过程中可避让深度120mm以内的型腔侧壁，不会出现刀柄与工件侧壁刮碰的问题；刀杆伸出部分的直径根据加工需求可做不同规格调整，该结构下的刀杆悬伸长度控制在锥柄长度的1.5倍以内，能有效控制切削过程中的刀具振颤，保证加工表面的粗糙度达到Ra1.6以内的精度要求。实际生产应用中，这类刀柄的使用场景覆盖了绝大多数常规金属切削工序，不管是通用机械零件的平面铣削、台阶面加工，还是模具制造过程中的轮廓铣削、槽位开粗，都能稳定适配。设计这类刀柄三维结构时，需要重点关注几个核心尺寸的公差控制：首先是锥面的接触精度，

　　必须保证锥面与标准检具的接触面积达到85%以上，且接触区域集中在锥面大端位置，这样拉紧后才能保证足够的连接刚性；其次是锁紧螺钉的安装孔位置度，必须保证螺钉锁紧时的压紧力方向垂直于刀杆的装夹平面，避免压紧时刀杆出现偏斜，导致刀具跳动超差；另外前端刀片安装位的定位面需要做淬火处理，硬度达到HRC45以上，避免多次更换刀片后定位面出现磨损，影响刀片的安装精度。很多一线加工的技术人员都有体会，刀柄的锥面如果清洁不到位，沾有细小的铁屑或者切削液残留，拉紧后就会出现刀具跳动超差的问题，加工出来的工件会出现振纹，甚至会导致刀片崩损，所以在结构设计时，锥面的表面粗糙度要求控制在Ra0.8以内，既保证配合精度，也便于日常使用时的清洁维护。

　　尾部的拉丁尺寸也严格遵循BT40刀柄的标准尺寸，拉丁的螺纹规格、拉紧台肩的尺寸都与标准拉爪完全匹配，换刀时机械手抓持刀柄的卡槽位置也做了标准化设计，可适配圆盘式、链条式等多种结构的刀库，满足自动化加工生产线的自动换刀需求，无需针对刀库结构做额外调整。刀柄本体的材料通常选用优质合金结构钢，经过整体淬火处理后芯部保持足够的韧性，表面硬度达到使用要求，既可以承受切削过程中的冲击载荷，也能保证长期使用后配合面不会出现磨损变形，延长刀柄的整体使用寿命。在做三维建模过程中，需要把各个配合面的公差要求在模型里做明确标注，尤其是锥面的角度公差、锁紧孔的位置公差、刀片定位面的平面度公差，这些参数直接决定了刀柄成品的实际使用性能，不能仅做外形的可视化建模，更要贴合实际加工的装配需求，保证模型导出的工程图可以直接用于生产加工。
