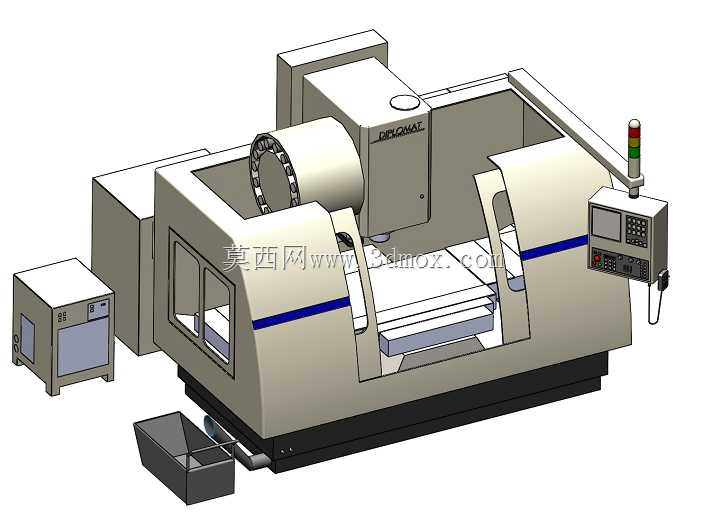

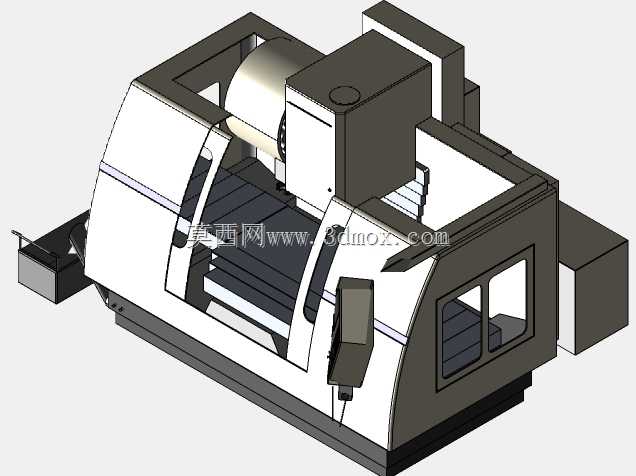

立式数控加工中心整机结构三维建模

　　这款立式数控加工中心的三维结构还原，完全围绕车间实际加工场景的落地需求搭建，建模过程中优先考量了设备在精密零部件加工场景下的布局合理性，覆盖了从床身基座到主轴单元、从操作面板到辅助配套的全结构细节。从实际应用来看，这类设备主要承担板类、盘类、壳体类精密零件的铣削、钻削、镗削、攻丝等多工序加工任务，在通用机械制造、汽车零部件加工、模具型腔加工、航空航天小批量结构件生产场景中都有极高的使用占比，建模时特意保留了设备各运动轴的行程边界参考，方便后续做产线布局仿真、加工干涉校验时直接调用参考。

　　结构设计上，床身采用整体式铸铁基座的布局逻辑，底部预留了排屑器的安装空间，对应实际加工中金属切屑的自动排出需求，床身侧面的切削液水箱独立布局，和主机基座的安装接口完全匹配真实设备的装配公差，避免后续做管路布局建模时出现位置偏差。主轴单元采用立式主轴箱结构，主轴端面到工作台面的距离、X/Y/Z三个进给轴的行程范围都按照通用同规格加工中心的实际尺寸还原，横向滑座、纵向工作台的导轨安装面位置做了明确的结构区分，能清晰看到线性导轨的安装基准、丝杠螺母座的固定位置，方便做结构受力分析时直接提取装配基准。

　　设备的防护结构采用全封闭半包围防护设计，操作侧设置双开防护门，观察窗的位置刚好对应主轴加工区域，方便操作人员实时观察切削状态，防护门上的密封胶条安装槽、门把手的固定位置都做了细节还原，顶部的主轴电机防护罩兼顾散热和防切削液飞溅的功能，设备右侧悬挂的操作面板采用可旋转摇臂结构，操作面板上的显示屏、按键区、急停按钮、手轮接口的位置完全符合人机工程学要求，操作人员站在设备装夹工位时，无需大幅移动身体即可完成程序输入、参数调整、对刀操作等动作。设备顶部安装的三色警示灯，通过支架固定在防护顶部边角位置，红黄绿三色灯的布局对应设备运行、待机、故障三种状态，视线无遮挡，车间内不同位置的人员都能快速识别设备运行状态。

　　配套的电气柜独立布置在设备左侧，柜体的散热通风口、柜门门锁、走线槽接口都有明确结构，和主机之间的走线通道预留了足够的空间，方便后续做电气布线仿真时布置强电、弱电线路，避免强弱电线路干扰。工作台采用T型槽结构，槽间距、槽宽尺寸符合通用工装夹具的安装标准，平口钳、回转工作台、专用定制夹具都可以直接通过T型螺栓固定在台面上，工作台的承重边界、行程极限位置的硬限位挡块位置都做了结构体现，能直观看到各轴运动到极限位置时的机械干涉边界，避免产线布局时和周边设备、物流通道产生位置冲突。

　　建模过程中特意区分了运动部件和固定部件的装配关系，主轴箱沿立柱导轨的垂直运动、滑座沿床身的横向运动、工作台沿滑座的纵向运动都保留了运动副的参考位置，后续做运动仿真时可以直接给各运动副添加驱动参数，模拟实际加工过程中的快移、进给动作，校验换刀过程、工件装拆过程中是否存在结构干涉。冷却系统的喷嘴位置对准主轴切削区域，切削液管路的走向沿着防护内壁布置，不会和运动部件产生刮蹭，排屑器的排屑口位置对应车间切屑收集小车的停靠位置，符合实际生产的物流流转逻辑。整体外形的安装边界充分考虑了车间设备布局的间距要求，设备后侧预留了维护保养的操作空间，方便维修人员更换主轴轴承、调整丝杠预紧、检修电气元件时的操作空间需求，不需要额外挪动设备即可完成日常维护作业。
