数控配套机械臂上下料工作站设计

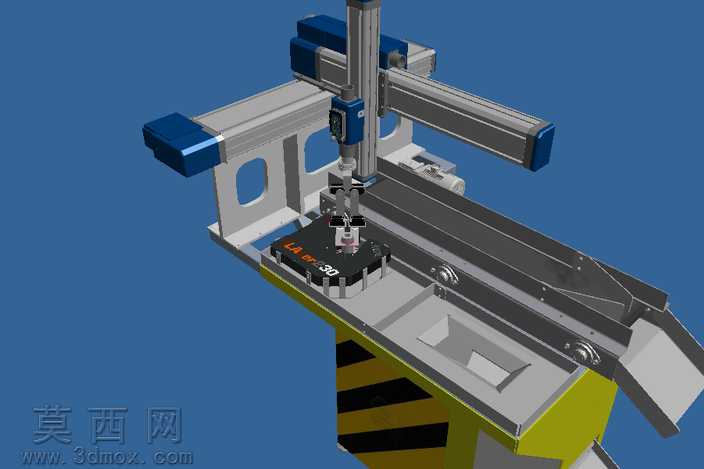

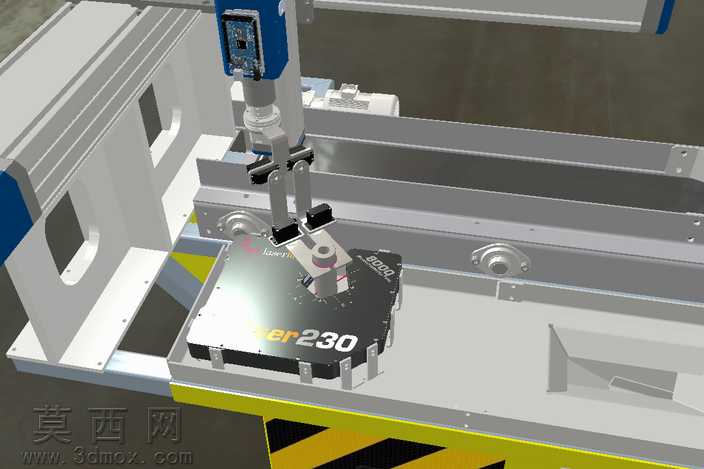

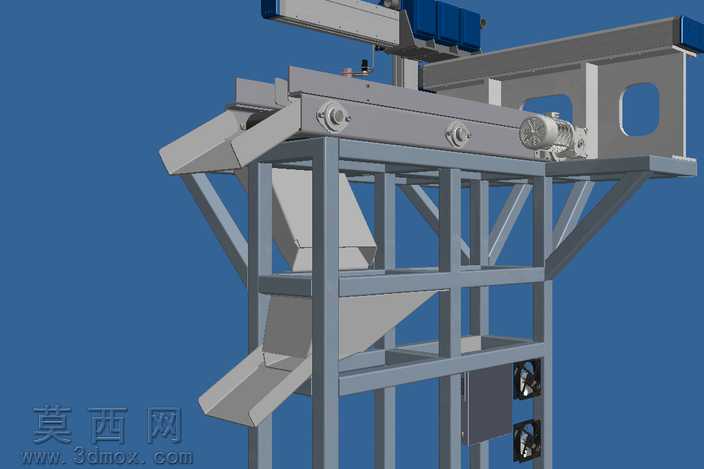

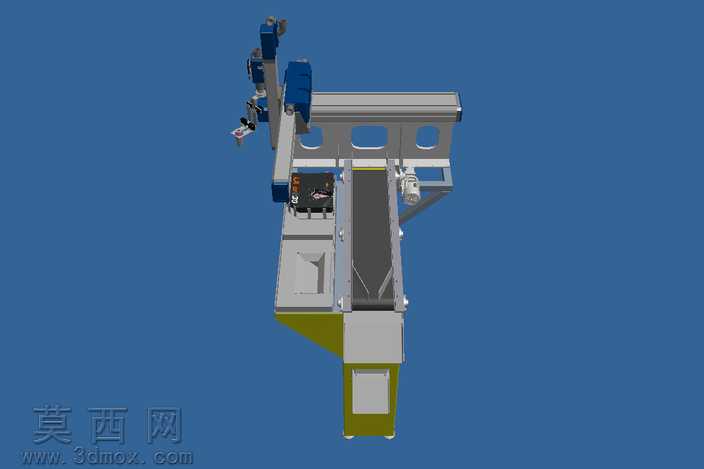

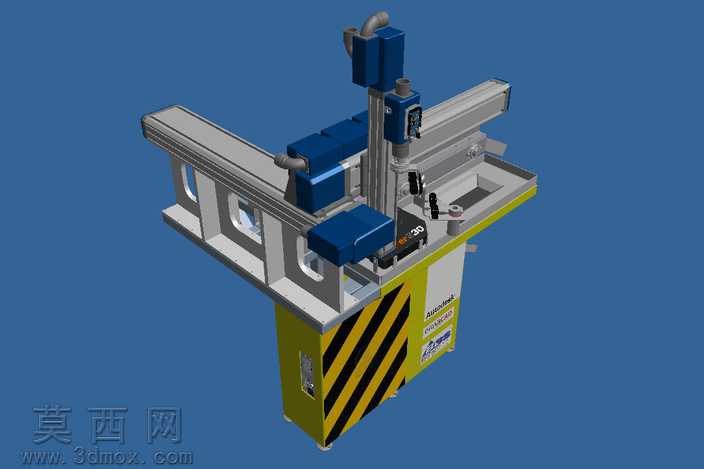

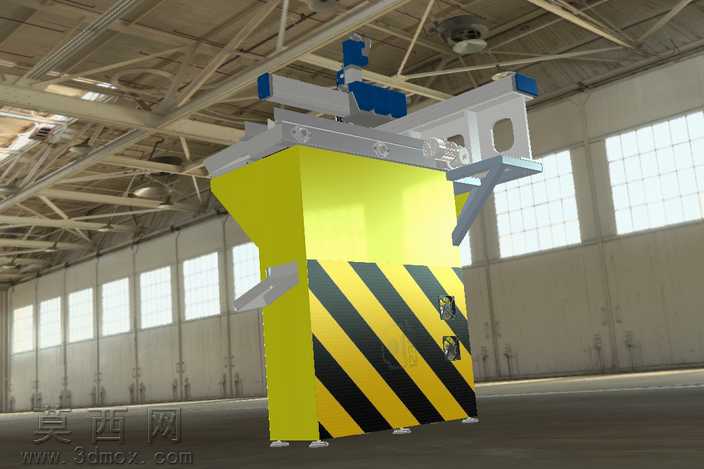

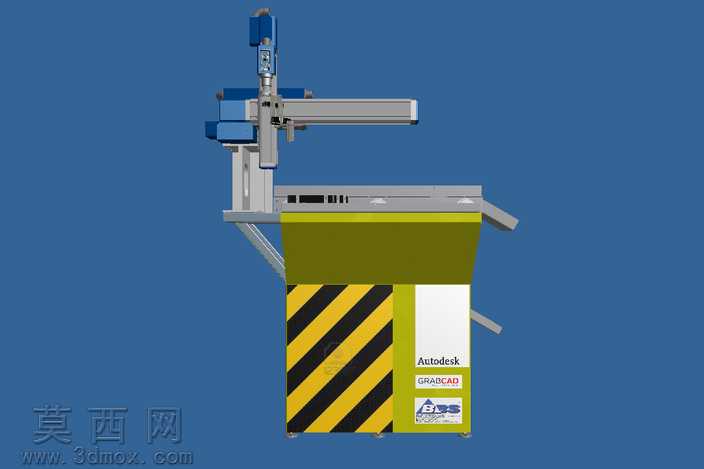

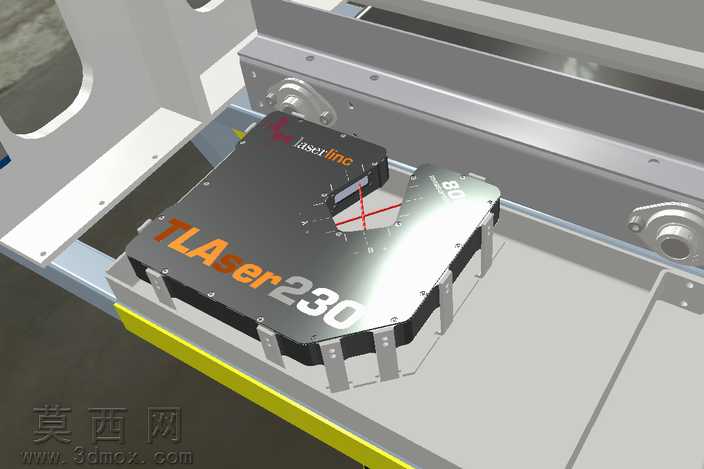

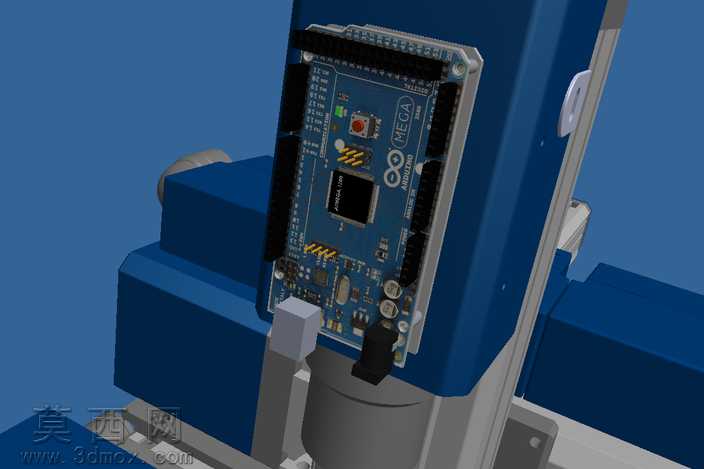

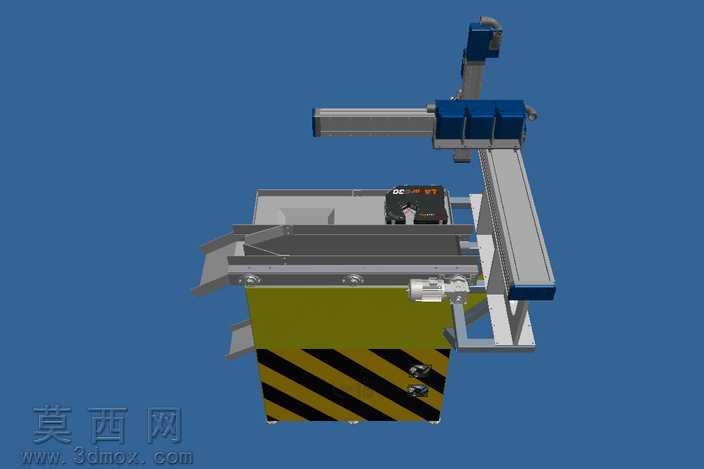

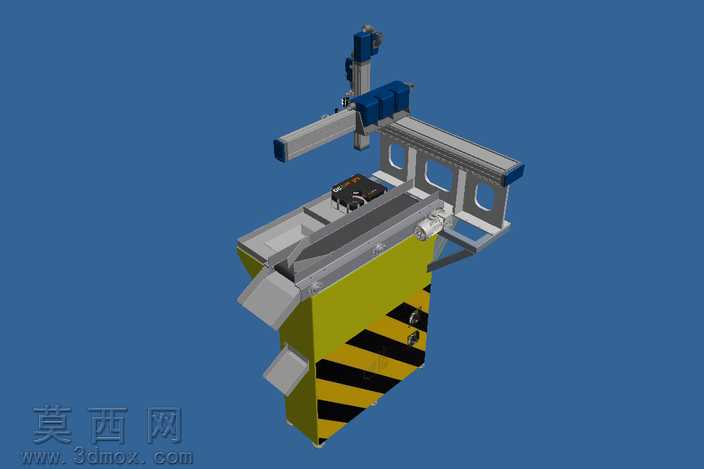

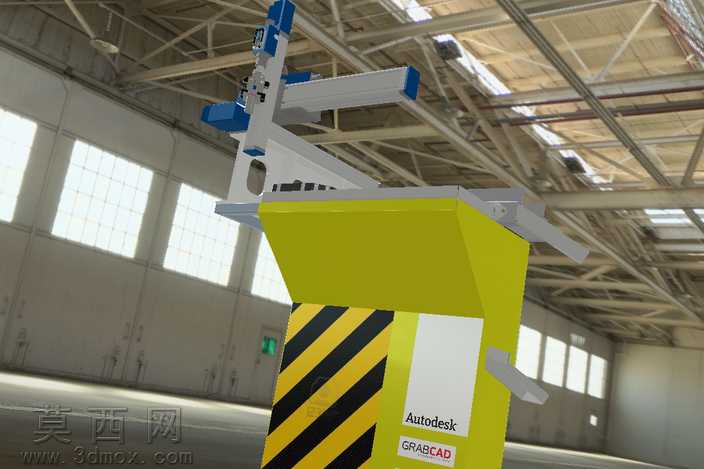

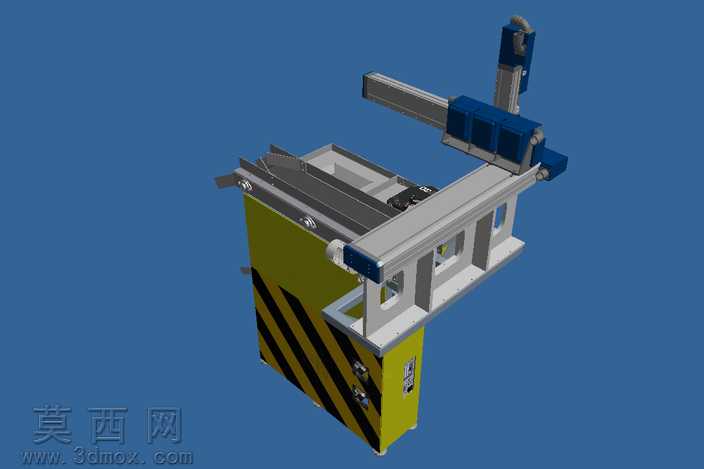

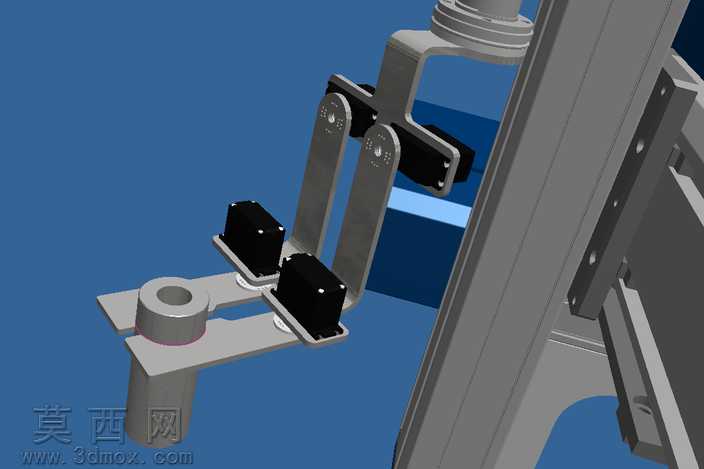

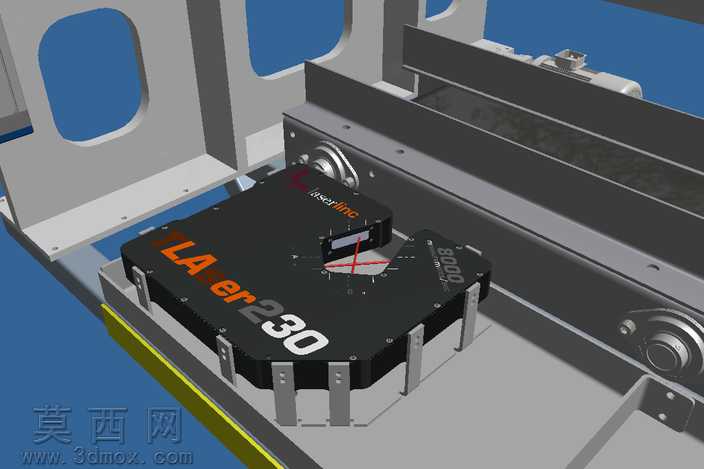

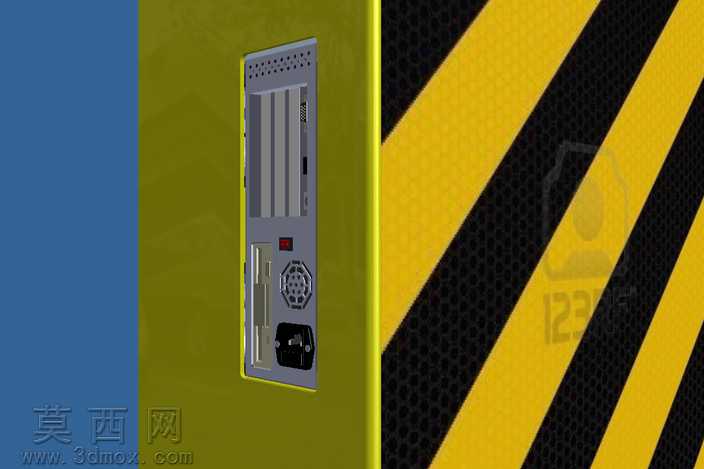

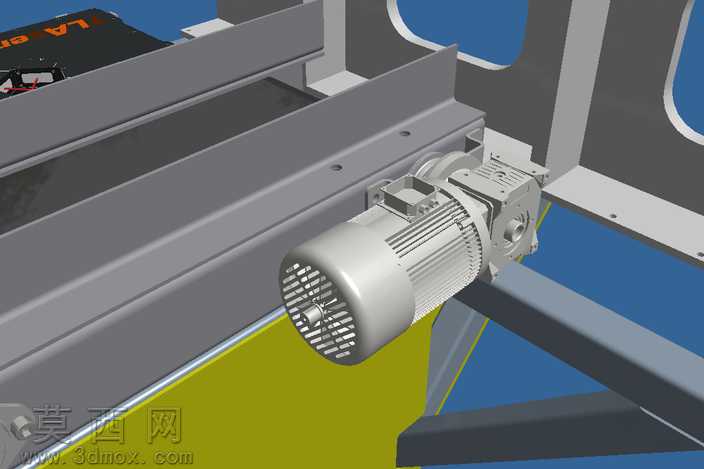

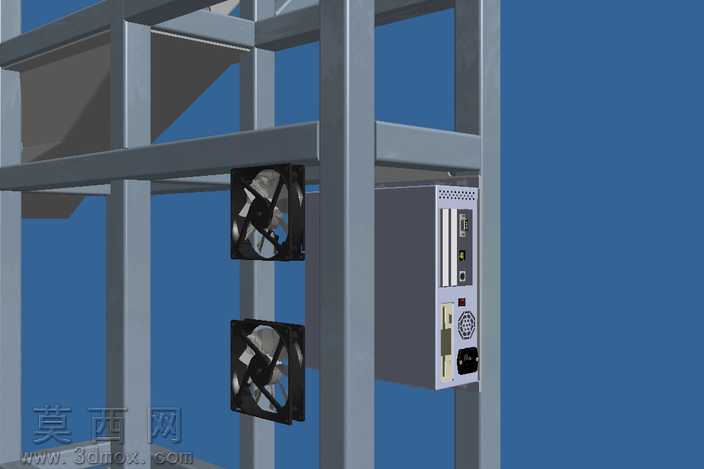

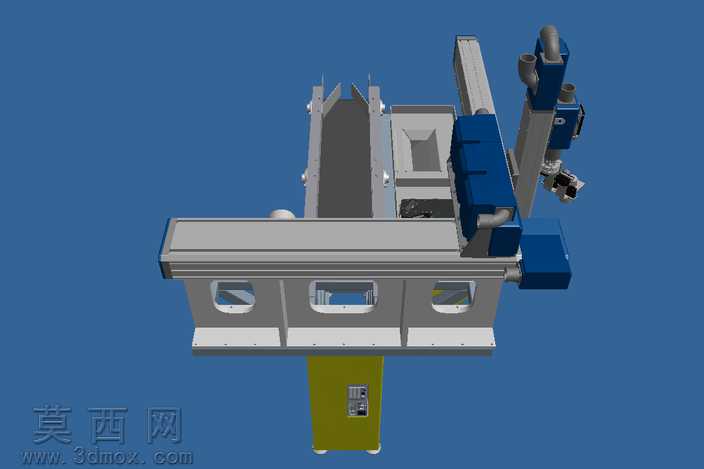

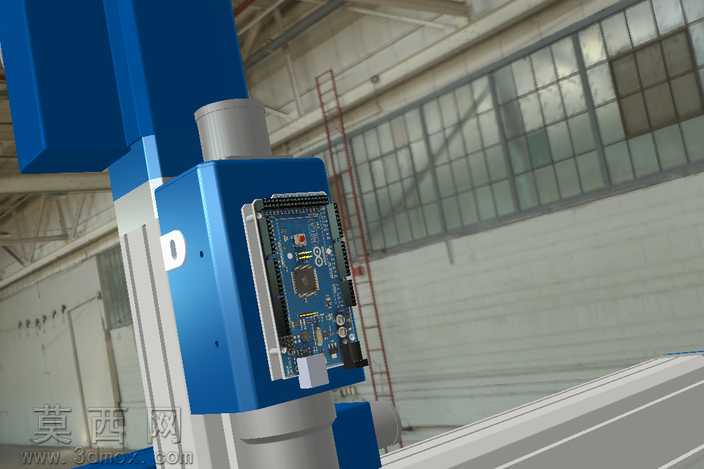

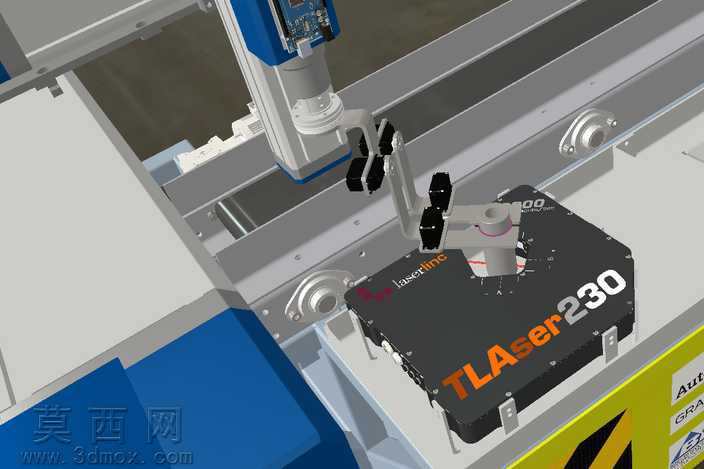

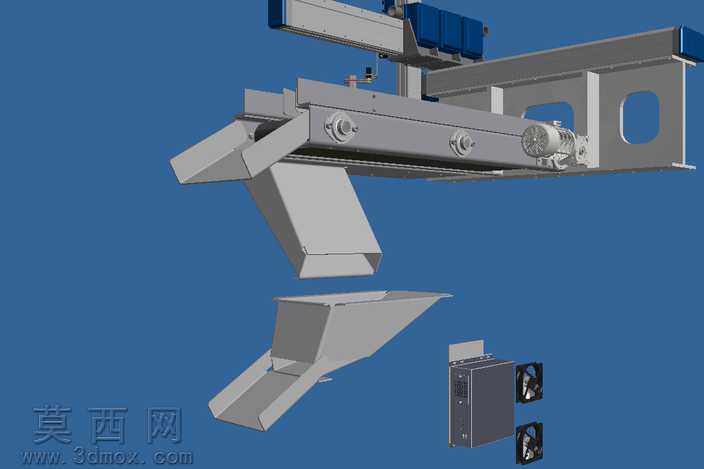

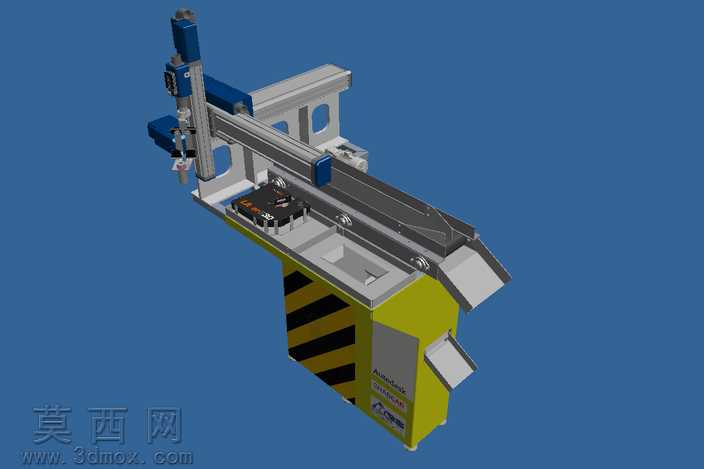

本作品为面向数控机床加工场景的配套自动化上下料机械臂工作站三维设计，整体采用龙门式桁架机械臂搭配落地式料仓的布局结构，建模过程中对各功能模块进行了精细化的参数化搭建。首先完成主体支撑结构的建模：底部料仓柜体采用钣金折弯结构设计，表面设置黄黑警示标识的材质贴图，柜体上部集成待加工毛坯料定位工位与成品件出料斜槽，斜槽做向下倾斜的角度设计，依靠重力实现成品件的自动滑落归集，柜体侧面设置检修门与操作按钮位的细节结构。上部的桁架导轨采用铝型材搭配直线导轨的组合结构，建模时还原了导轨的安装基准面、滑块连接位、行程限位挡块的细节，横向行程覆盖料仓取料位与机床上下料位的全范围，保证机械臂的作业覆盖半径满足工位需求。竖直方向的移动滑台搭载在横向滑块上，滑台侧面安装拖链走线槽，还原了管线排布的防护结构，末端执行器采用气动夹爪设计，建模时细化了夹爪的手指开合结构、气缸安装位、气路接头位置，保证夹爪的开合行程适配待加工工件的夹持尺寸。渲染阶段采用工业场景常用的材质表现：金属结构件赋予磨砂金属材质，导轨滑块赋予亮面镀铬金属材质，警示区域采用高对比度的黄黑条纹材质，气动元件赋予哑光工程塑料材质，整体渲染光影柔和，清晰展现各部件的装配关系与结构层次。设计思路围绕机床自动化上下料的实际需求展开，整体结构可实现毛坯件的自动取料、机床内工件的自动上下料、成品件的自动放回料仓的全流程动作，替代人工完成重复性上下料作业，适配数控加工场景的自动化升级需求，各运动轴的行程参数、安装尺寸均按照常规数控车床、加工中心的工位布局进行匹配设计，结构具备较强的实际落地参考价值，各部件之间的装配约束关系完整，可直接用于运动仿真验证与结构优化调整。
