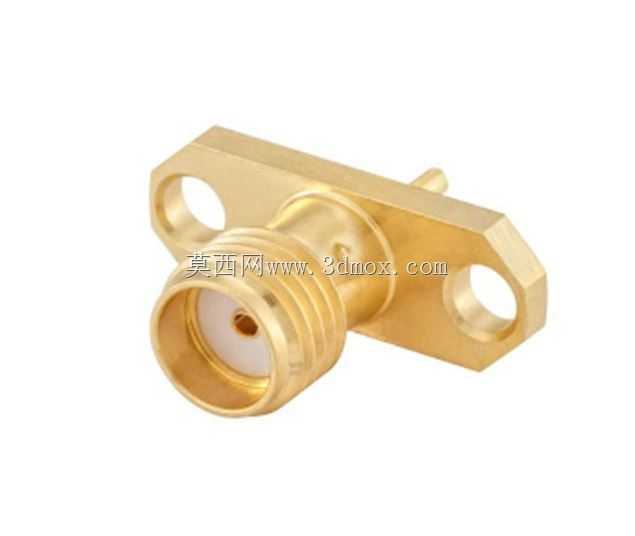

罗森伯格SMA双孔法兰18GHz射频连接器

这款射频同轴连接器主要面向高频通讯、射频测试、微波通信、航空航天机载设备、小型化基站射频前端等应用场景，作为射频信号链路的核心连接部件，承担着同轴传输线与电路板、射频模块之间的低损耗信号转接作用，能够在高达18GHz的工作频段内保持稳定的阻抗匹配，保障高频信号传输过程中的信号完整性，减少回波损耗与插入损耗，避免信号在连接节点处出现反射、衰减或杂散辐射问题。产品采用50欧姆标准阻抗设计，匹配主流射频同轴传输系统的阻抗规范，适配常用的半刚性、柔性同轴电缆以及PCB板端射频走线的连接需求，双孔法兰的安装结构设计，能够通过两颗标准紧固件将连接器牢牢固定在设备面板、模块壳体或PCB安装位上，相比直插式连接器拥有更高的连接可靠性，可承受一定的插拔冲击力与设备运行过程中的振动载荷，避免在车载、机载等存在振动的使用场景中出现连接松脱、接触不良的问题。从设计思路来看，这款连接器优先保障高频段的电气性能，内部接触件采用弹性适配结构，公母头对接时能够实现稳定的面接触，降低接触电阻，外导体采用一体化切削成型的镀金结构，既保证了连续的屏蔽效能，阻断外界电磁干扰对传输信号的影响，也避免内部射频信号向外辐射产生电磁泄漏；法兰安装面与连接器轴向保持严格的垂直度公差，确保安装后连接器接口与安装面垂直，避免对接时出现斜插导致的内导体损伤或接触错位。外形设计上，连接器主体采用菱形切边的法兰结构，相比圆形法兰能够在有限的安装空间内缩减横向占用尺寸，两个安装孔的孔位间距符合行业通用安装规范，能够直接适配现有标准SMA法兰连接器的安装开孔，无需对设备安装位做额外修改；接口端采用标准SMA外螺纹内孔结构，兼容所有标准SMA型公头连接器的对接需求，尾部焊接端设计有适配PCB焊接的插针结构，能够直接通过波峰焊或手工焊接固定在电路板上，焊接端的长度与直径经过优化，既保证焊接后的机械固定强度，也避免焊锡溢出影响内部绝缘结构的性能。安装边界方面，法兰厚度控制在合理范围内，安装后突出面板的高度适配小型化设备的内部空间要求，不会与周边元器件产生空间干涉，插针伸出长度匹配常规厚度PCB的焊接需求，焊接后不会在PCB背面出现过长的针脚突出，避免造成线路短路风险。
