S波段相控阵卫星通信接收天线结构

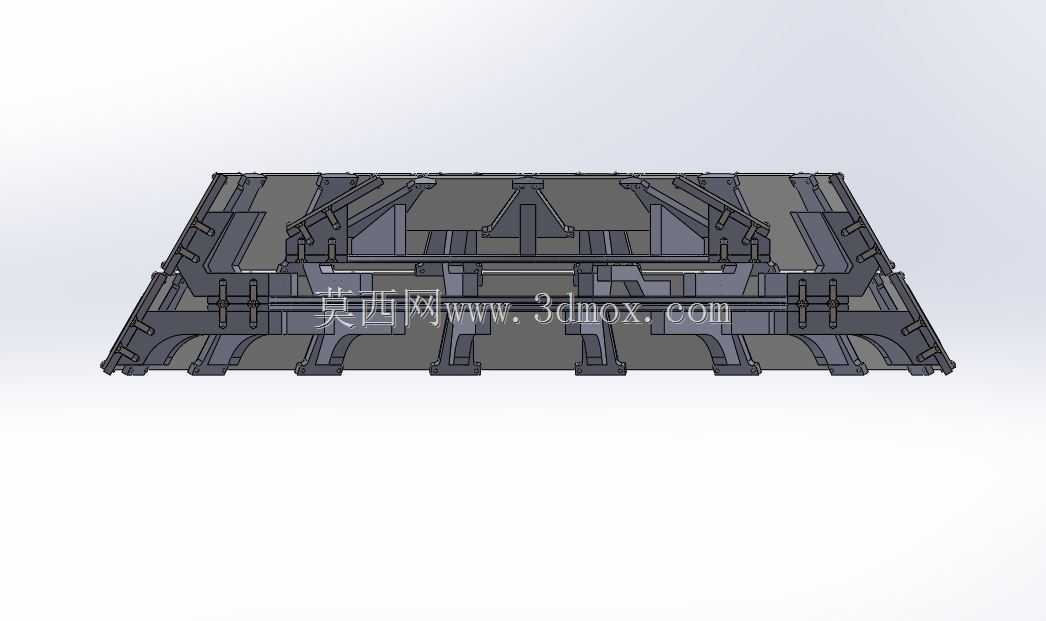

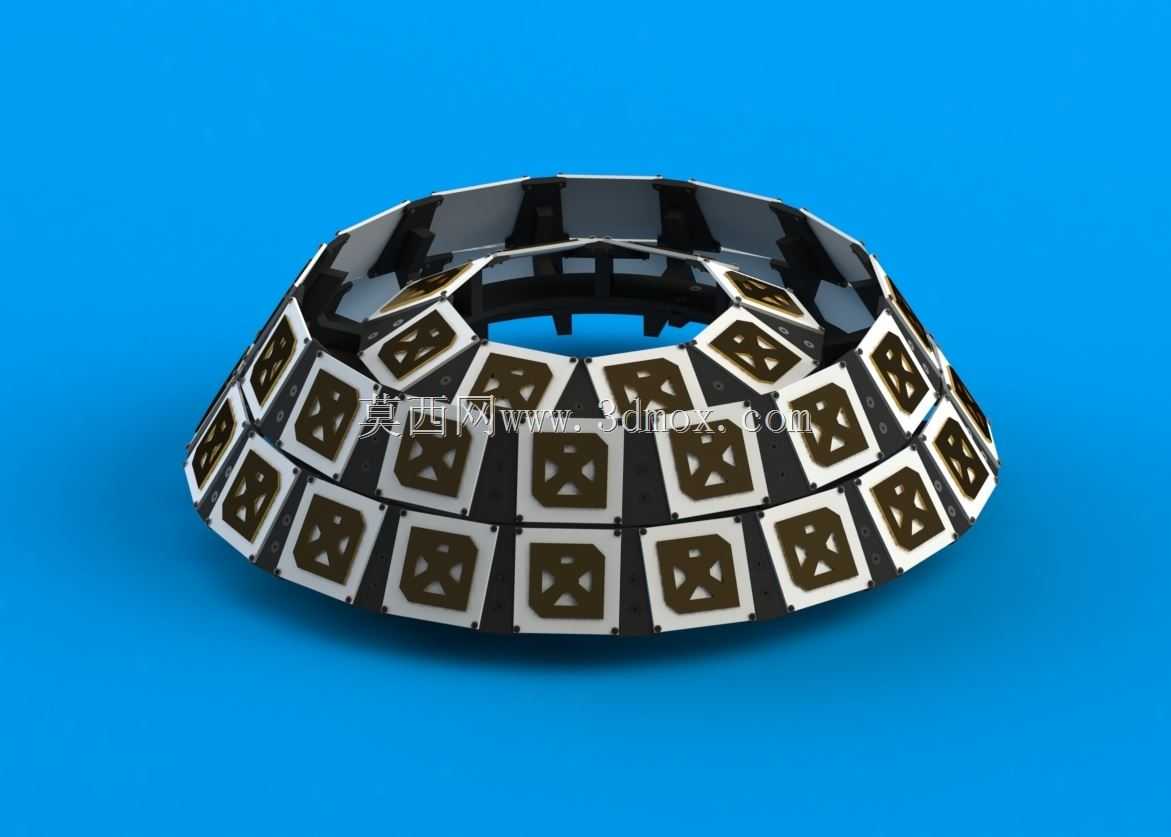

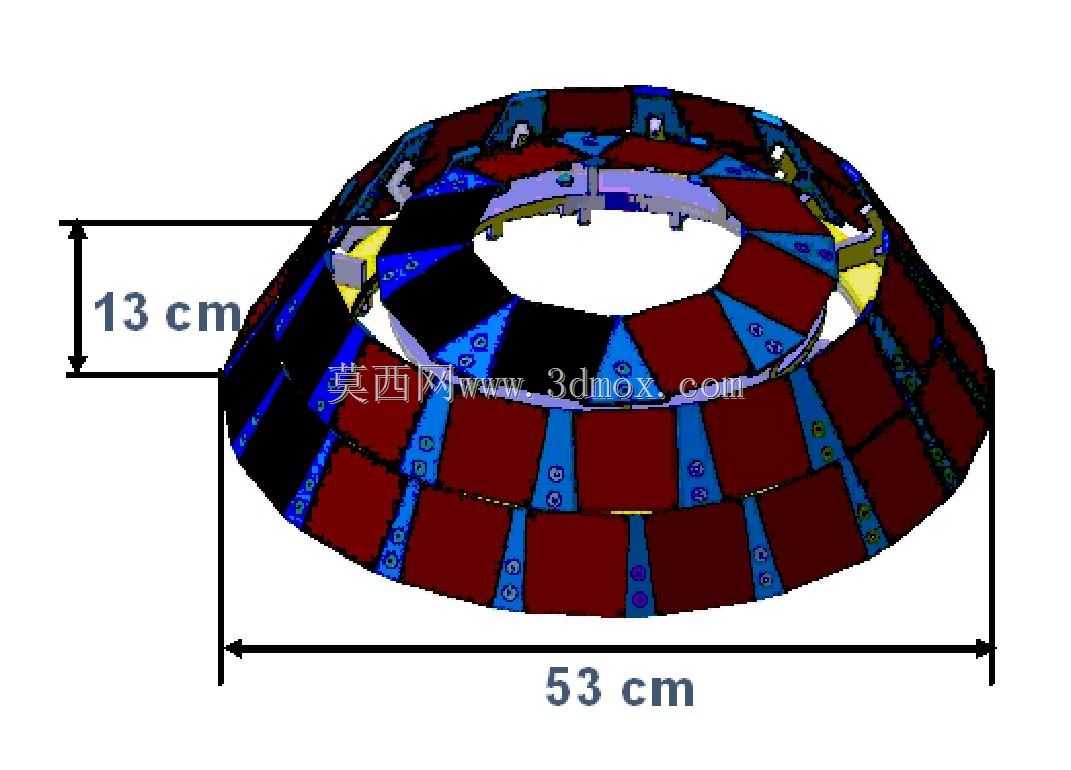

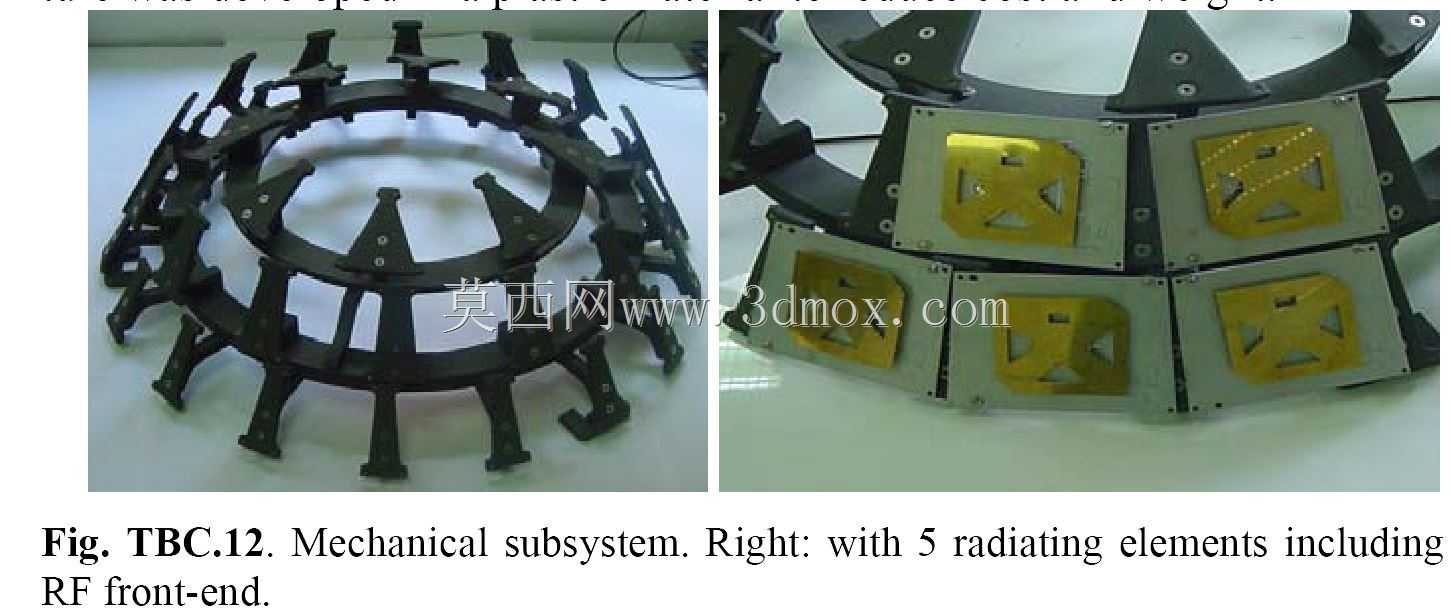

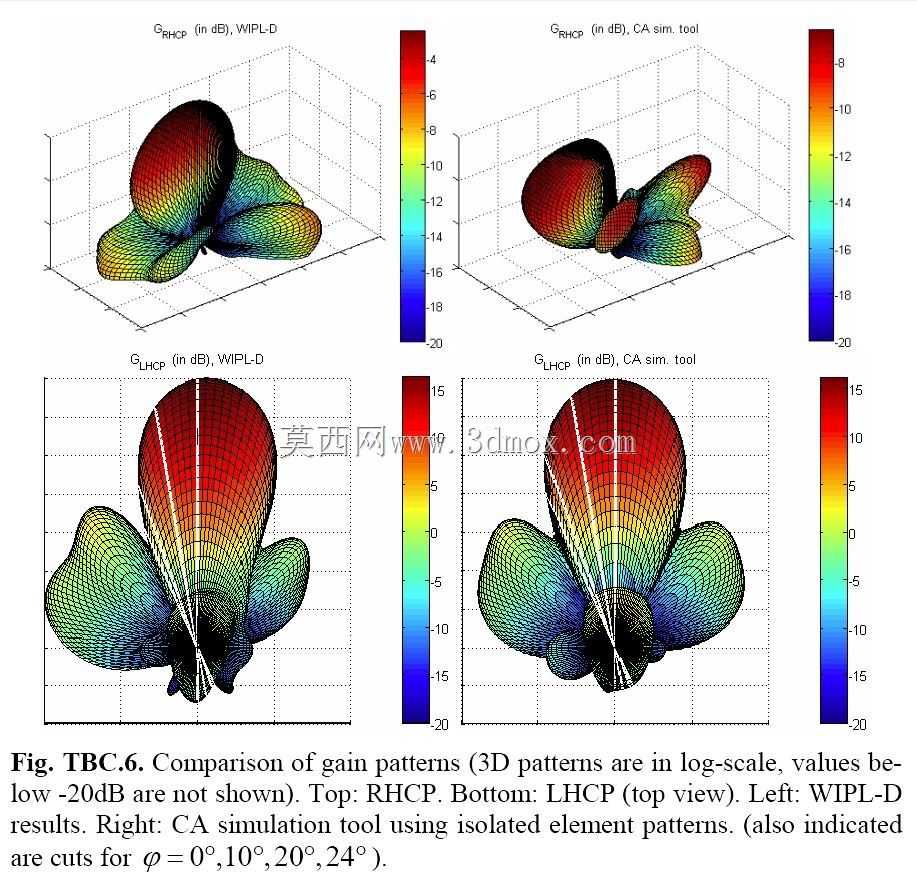

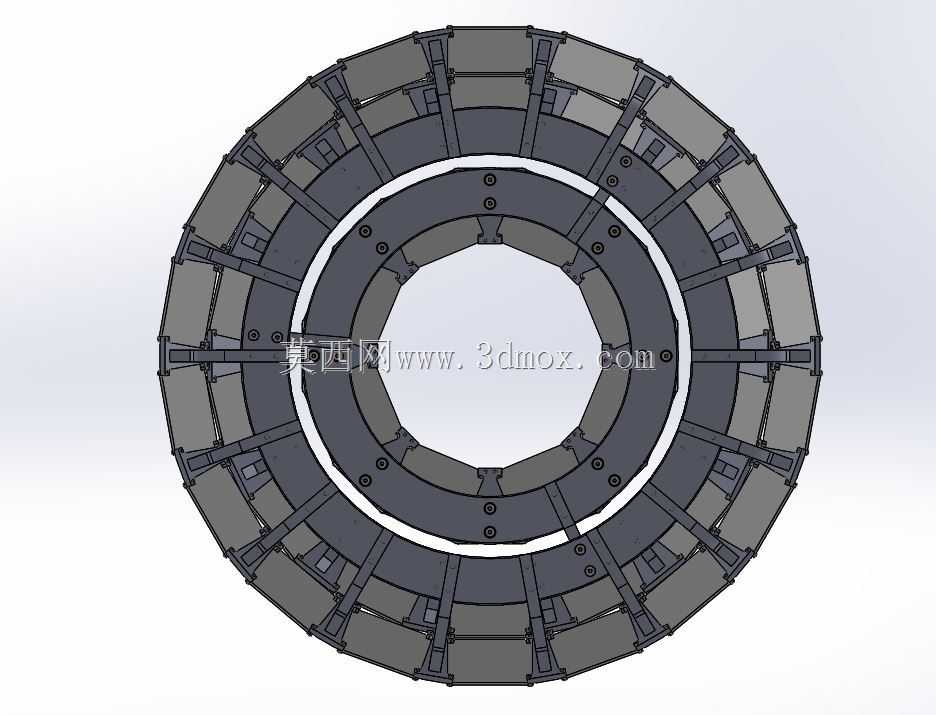

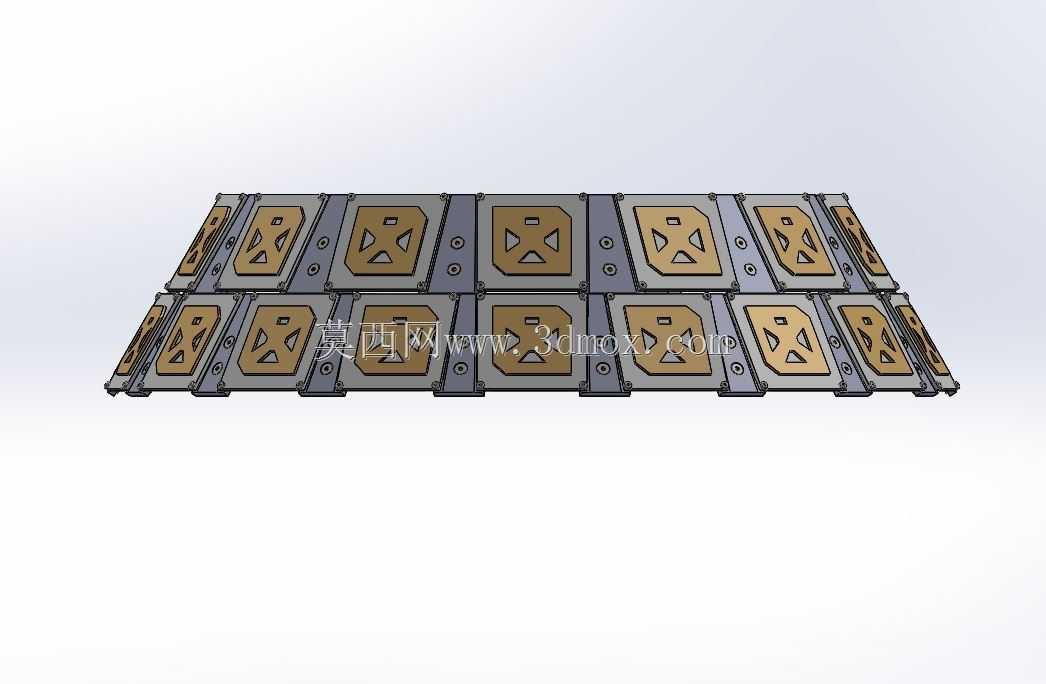

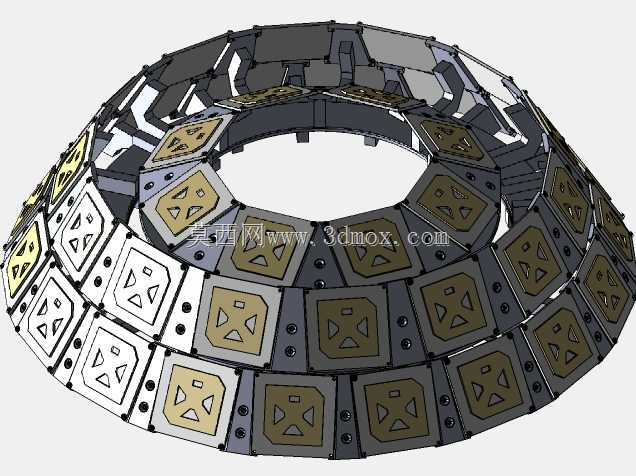

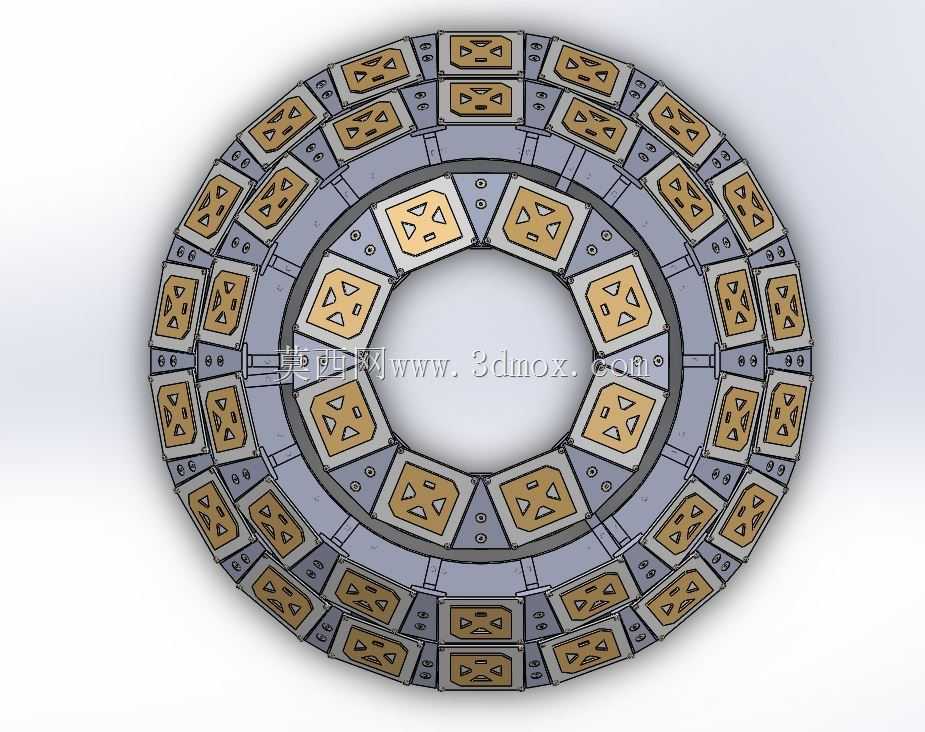

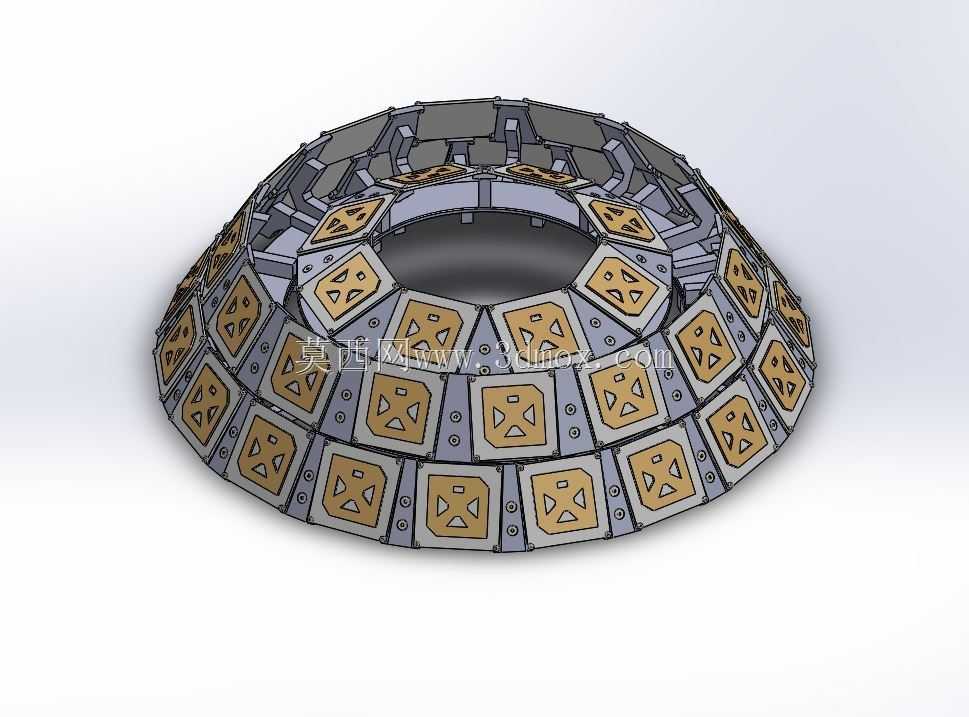

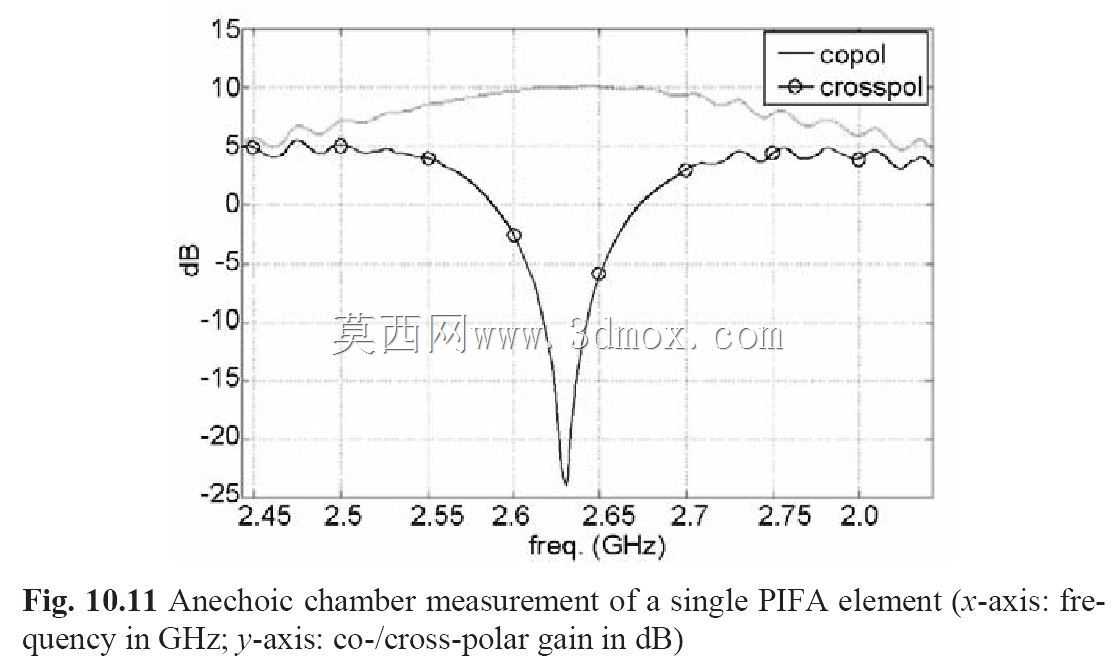

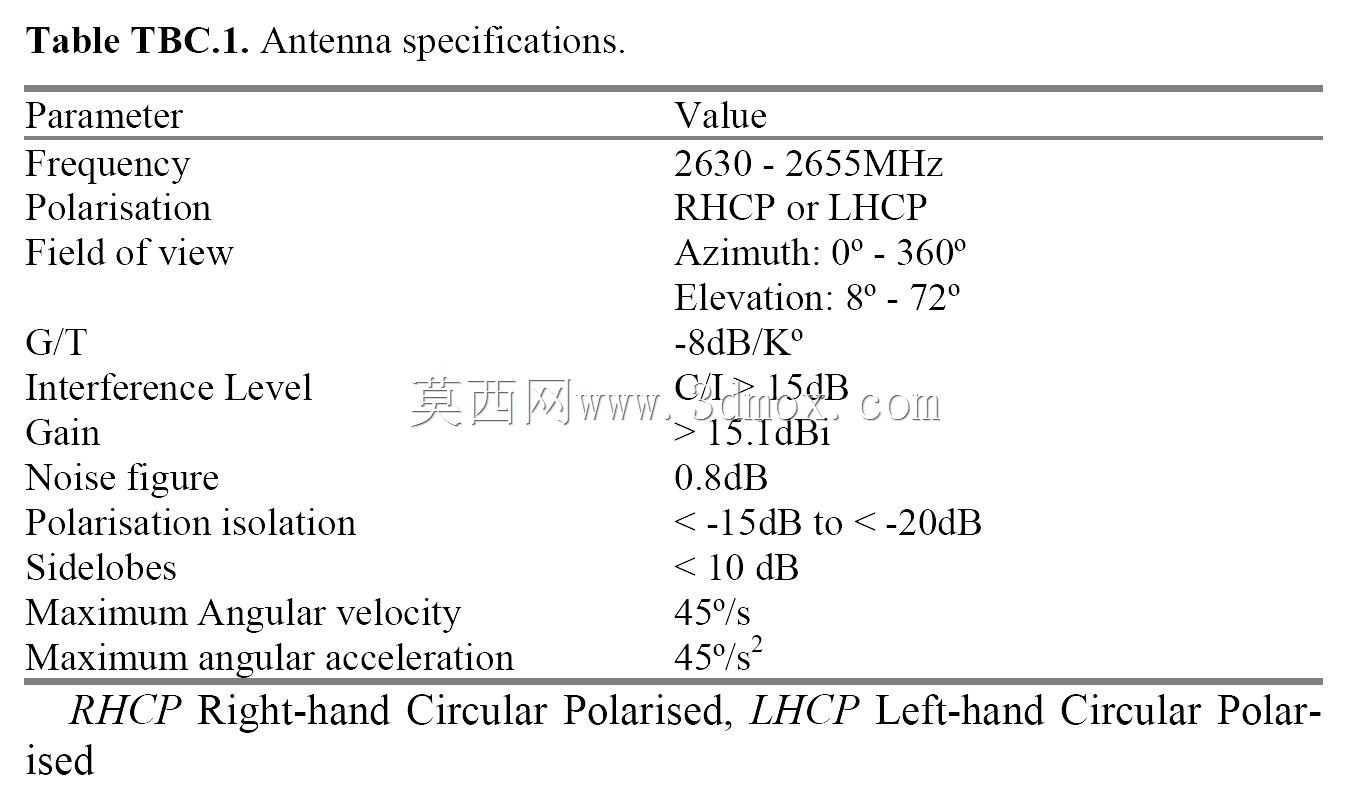

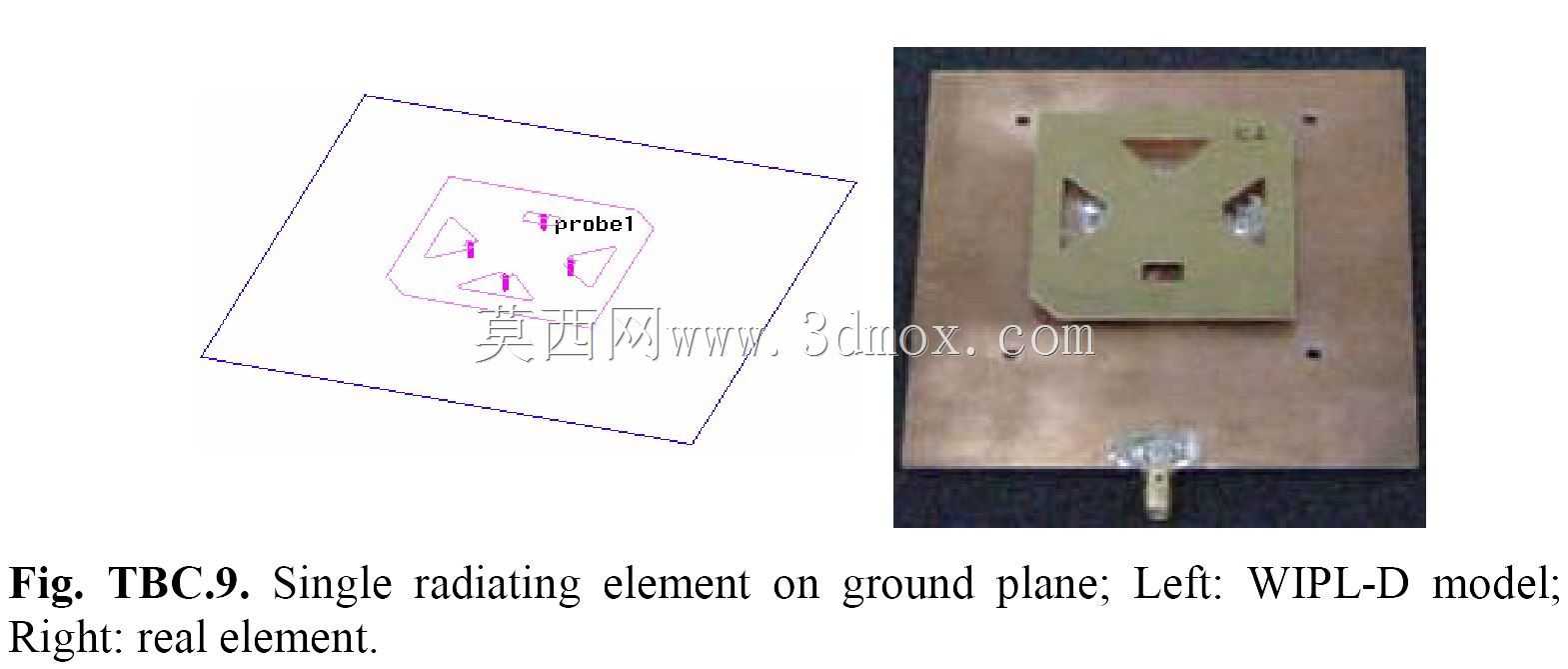

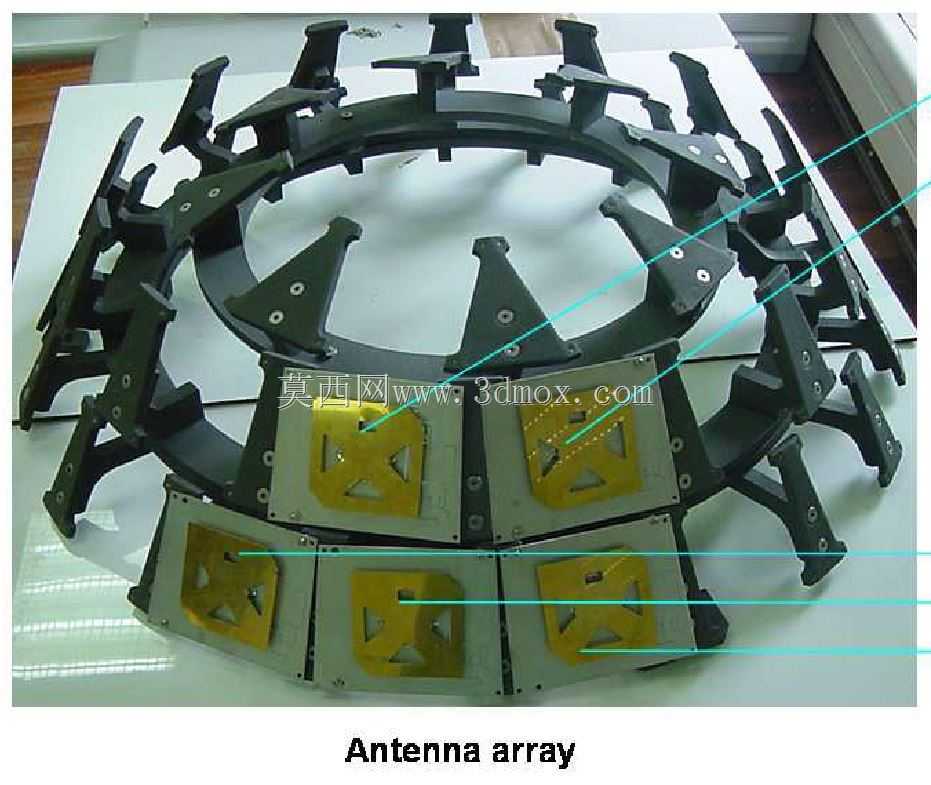

该相控阵天线主要面向卫星数字多媒体广播的信号接收场景，可适配移动载体、固定站点的卫星通信终端部署需求，能够在S波段2.64GHz频段下完成卫星下行信号的精准捕获与稳定接收，为偏远区域通信覆盖、移动载体卫星互联网接入、应急通信临时组网等场景提供可靠的射频信号接收支撑。相较于传统抛物面卫星接收天线，该相控阵结构无需机械转动结构即可实现波束的电子扫描指向，能够在载体移动过程中持续对准卫星信号源，规避了机械转动带来的结构磨损、响应滞后、风阻过大等问题，尤其适合车载、船载等移动平台的安装使用。在功能特性上，该天线采用分层锥形阵列布局，整体为截顶圆锥状的环形结构，三层锥面分别排布不同数量的有源辐射单元，通过多单元的信号相位调控实现波束成形，能够根据卫星位置动态调整各单元的信号相位参数，让接收波束始终精准指向目标卫星，同时可有效抑制旁瓣干扰，提升复杂电磁环境下的信号接收信噪比。设计过程中重点考量了阵列单元的排布角度与间距匹配，针对不同锥层的单元指向做了差异化角度设计，确保不同锥层的辐射单元能够覆盖对应仰角区间的卫星信号，三层锥面的单元布局既保证了半球空域的信号覆盖范围，又通过单元数量的梯度配置平衡了波束增益与硬件成本，避免了全平面阵列带来的结构冗余与成本抬升。外形上整体为低矮的锥台环形结构，无外凸的机械转动部件，安装边界紧凑，可直接贴合载体顶部平台固定，安装时无需预留机械转动的避让空间，能够有效降低安装后的整体风阻，适配高速移动载体的空气动力学要求；内部集成的有源单元采用模块化排布设计，单一阵元故障不会影响整体天线的接收功能，提升了设备长期运行的可靠性，同时模块化的阵元结构也便于后期的维护更换，降低运维成本。
