公制锁紧螺母DIN981系列参数化设计

公制锁紧螺母作为轴系装配场景中应用极为广泛的紧固件，主要承担滚动轴承内圈、轴上配套传动零件的轴向定位与锁紧功能，常见于机床主轴箱、工业减速机输入输出轴、电机端盖装配、输送设备辊筒轴组、工程机械传动模块等需要可靠轴向固定的机械结构中，可有效避免设备运行过程中因振动、交变载荷、启停冲击导致的螺母松脱移位，保障轴上零件的装配位置精度，防止传动间隙异常扩大、零件窜动引发的设备故障。

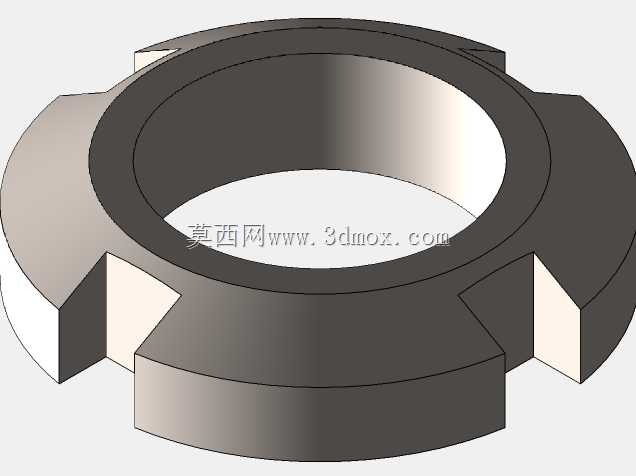

该系列锁紧螺母采用公制细牙螺纹规格设计，整体为带止动卡槽的圆环形结构，螺母外圆周均匀分布多个径向止动缺口，可配合配套止动垫圈使用，安装时将止动垫圈的对应卡舌弯折嵌入螺母卡槽与轴上卡槽内，实现螺母与轴的机械锁止，完全规避螺纹副受振动后自行回松的风险。设计过程中采用系列化参数表驱动的设计思路，覆盖从M10到M200的全系列常用公制规格，每个规格的螺纹中径、螺母外径、厚度、卡槽分布位置、卡槽尺寸均严格遵循对应标准的尺寸公差要求，确保不同规格的螺母都能与对应公称直径的公制细牙螺纹轴完美适配。

从安装边界来看，该系列螺母的径向最大外径随规格增大逐步递增，小规格螺母外径仅十余毫米，适配小型精密传动轴系，大规格螺母外径可达两百毫米以上，适配重型矿山、冶金设备的大直径重载轴系；螺母轴向厚度根据载荷等级匹配设计，小规格厚度仅数毫米，不会占用过多轴上装配空间，大规格厚度随承载需求提升，可承受更大的轴向锁紧力。螺母端面设计有较高的平面度公差，锁紧时可与轴承内圈端面、轴肩端面实现均匀贴合，避免局部应力集中导致的零件压损，同时保证锁紧力均匀传递到被固定零件上，实现稳定可靠的轴向定位。外圆的卡槽设计兼顾了锁紧操作的便利性，可配合钩形扳手完成螺母的拧紧作业，无需额外设计专用工装，适配车间常规装配工具的使用需求，大幅降低现场装配与后期维护的操作难度。
