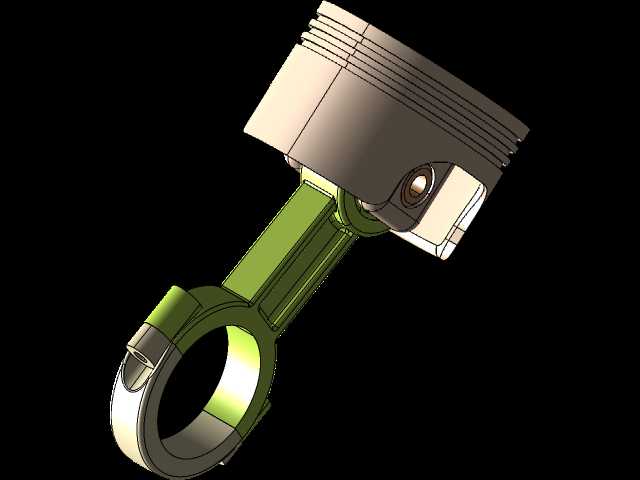

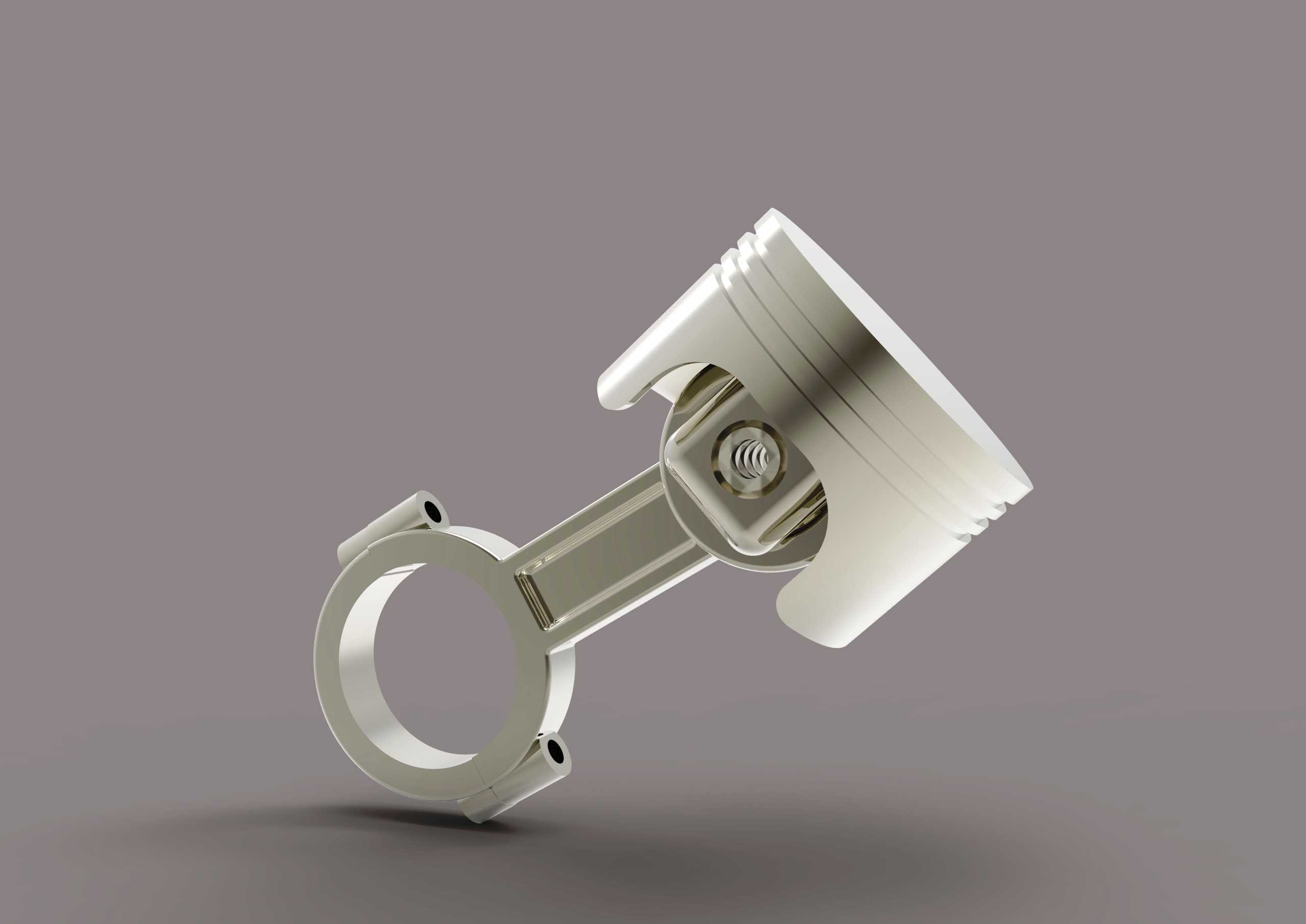

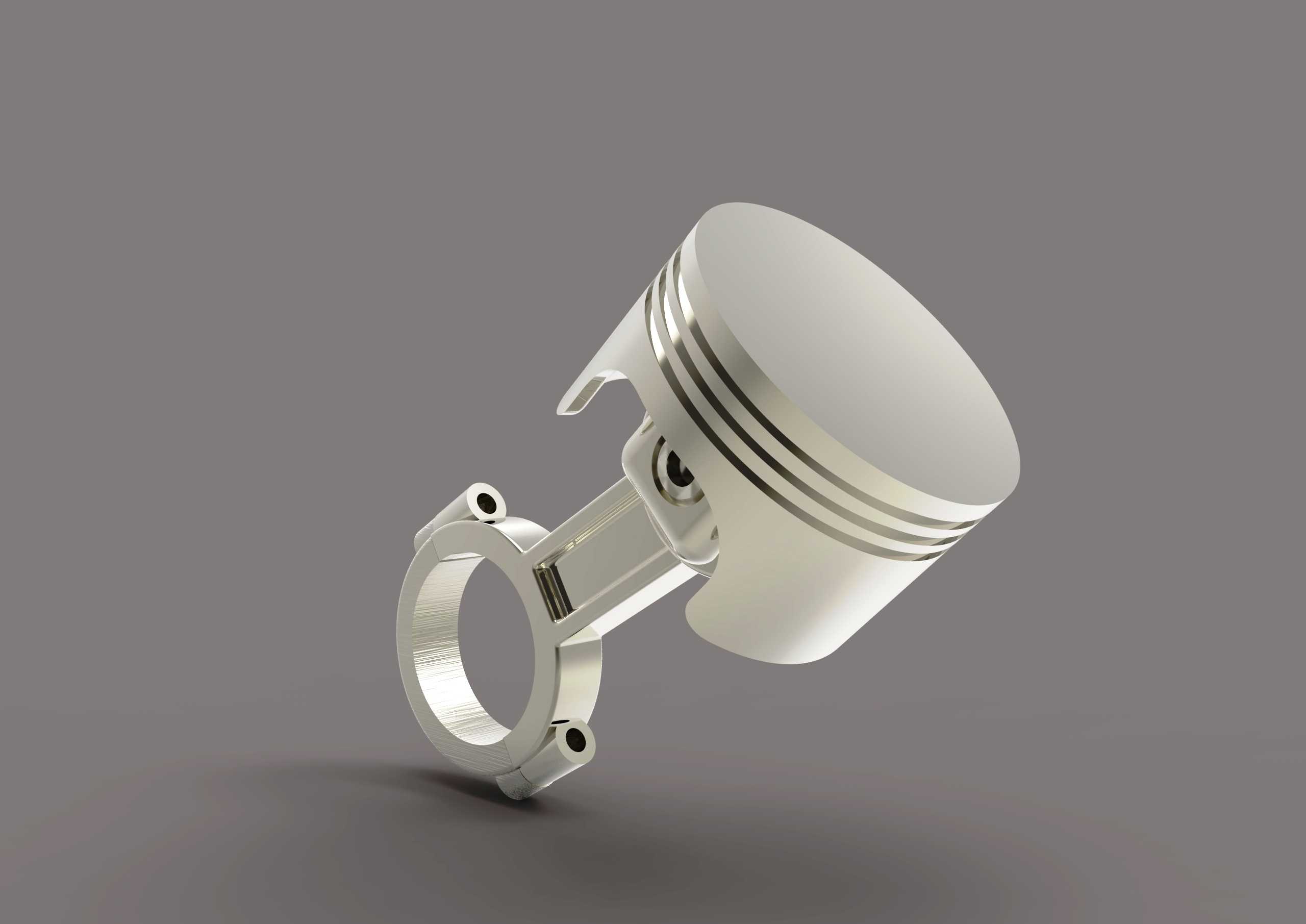

这套活塞连杆组件是内燃机曲柄连杆机构的核心往复运动部件,在整机运行过程中承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键作用,其结构设计合理性直接决定了动力输出效率、运转平顺性与整机使用寿命。从实际应用场景来看,该组件适配小排量四冲程往复式内燃机,可广泛搭载于民用乘用车、小型通用动力机械、园林作业设备等采用内燃动力的装备中,工作环境长期处于高温、高压、高交变载荷的工况下,设计阶段需要同步兼顾结构强度、轻量化、运动精度与摩擦损耗控制等多维度要求。
从结构功能特性来看,活塞头部设置有多道环槽,用于安装气环与油环,气环的核心作用是密封燃烧室与曲轴箱之间的通道,避免高温高压燃气窜入曲轴箱导致机油变质、动力下降,油环则负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧造成积碳、排放超标等问题。活塞销座部位采用加强筋结构过渡,用于分散活塞销传递的交变冲击载荷,避免应力集中导致的销座开裂失效。连杆部分采用工字形截面结构,这种截面形式可以在保证足够抗弯、抗扭强度的前提下,最大限度降低组件自身重量,减少往复运动产生的惯性力,降低曲轴运转过程中的冲击载荷与振动。连杆大头采用分体式设计,通过连杆螺栓与连杆盖紧固,安装时可拆分后包覆在曲轴连杆轴颈上,配合轴瓦实现低摩擦的旋转连接,小头端通过活塞销与活塞销座连接,销孔内部预留有润滑通道,可引入压力机油对活塞销与衬套进行持续润滑,减少干摩擦造成的磨损。
在设计思路层面,整个组件的建模过程严格遵循内燃机动力传递的力学逻辑,首先根据目标机型的排量、压缩比、额定转速确定活塞的直径、行程、燃烧室凹坑容积等核心参数,再根据最大爆发压力计算活塞头部、销座、连杆杆身的最小安全壁厚,通过有限元分析对高应力区域进行结构优化,在应力富余区域做减重处理,平衡强度与重量的矛盾。活塞裙部设计为微椭圆型面,工作过程中受热膨胀后可与气缸壁保持均匀的配合间隙,避免冷态敲缸、热态拉缸的问题,裙部表面预留有涂层处理的工艺余量,实际生产中可喷涂石墨或二硫化钼涂层降低摩擦系数,提升初期磨合性能。
从安装边界与尺寸配合来看,活塞外径与气缸内壁之间预留有符合热膨胀要求的配合间隙,活塞销与销座、连杆小头衬套之间采用分组选配的过渡配合,保证常温下有合适的安装紧度,工作温度下可实现微小的相对转动,避免销子窜动造成的气缸壁拉伤。连杆大头的孔径与曲轴连杆轴颈的配合尺寸严格按照公差等级设计,轴瓦安装后留有合适的径向间隙,保证压力机油可形成稳定的油膜实现流体润滑。连杆大小头孔的中心距、平行度、垂直度等形位公差在建模时严格按照内燃机设计规范设定,避免安装后出现活塞偏磨、连杆运动卡滞等问题。整个组件的所有运动部件在装配状态下需要做动平衡校验,活塞与连杆的重量分组偏差控制在极小范围内,保证多缸机各缸往复运动件重量一致,降低整机运转时的振动与噪声。
在实际工程应用中,这类活塞连杆组件的建模需要充分考虑生产制造的工艺可行性,比如活塞的拔模角度、环槽的加工退刀空间、连杆螺栓的安装扳手空间、锻造分型面的位置等细节,避免出现设计完成后无法加工、无法装配的问题。同时还要考虑长期使用后的磨损余量,比如环槽的宽度、活塞销孔的磨损极限、连杆大头的磨损补偿等,为后续的维修保养预留合理的尺寸空间。组件的润滑路径设计也在建模过程中做了充分体现,连杆杆身内部钻有贯通的油道,可将曲轴轴颈处的压力机油输送到连杆小头,对活塞销进行持续润滑,同时部分机油可通过活塞上的喷油孔喷射到活塞内腔底部,对活塞顶部进行冷却,降低活塞头部的热负荷,避免高温下材料强度下降导致的活塞烧蚀、开裂等失效问题。
