初学者入门练习用连杆铰接结构件

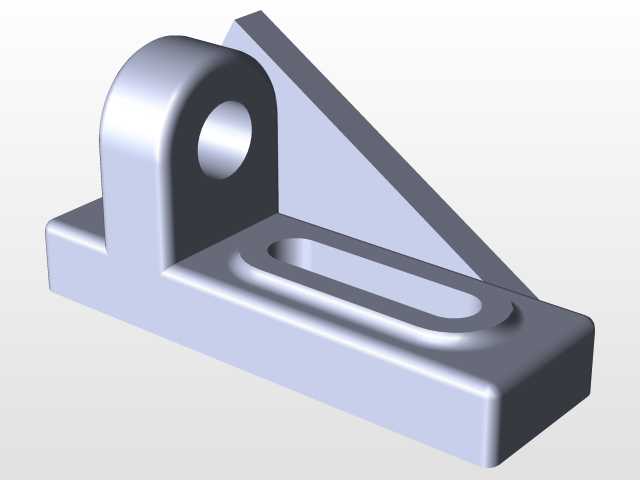

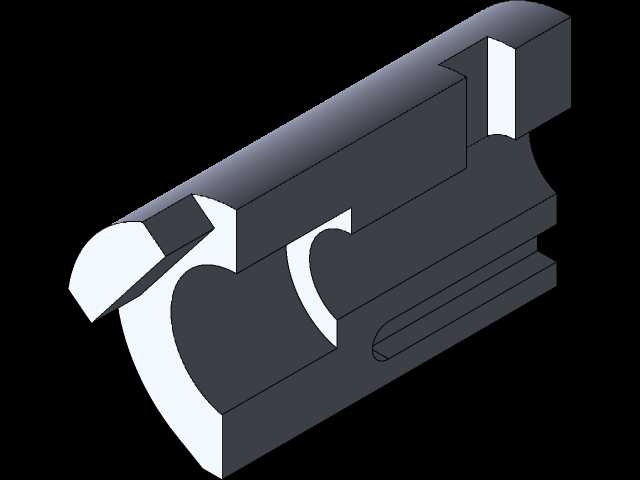

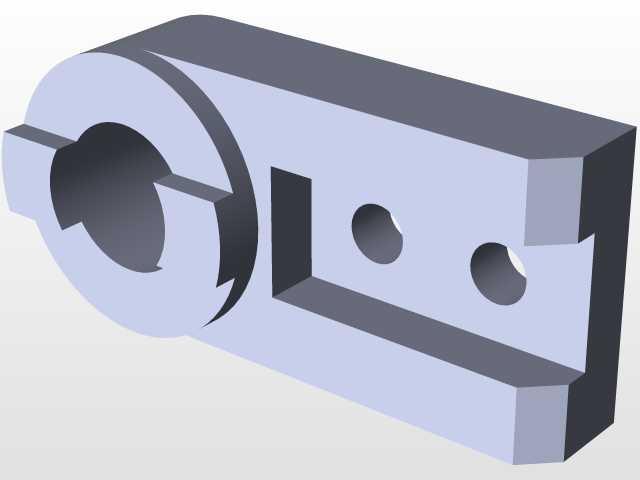

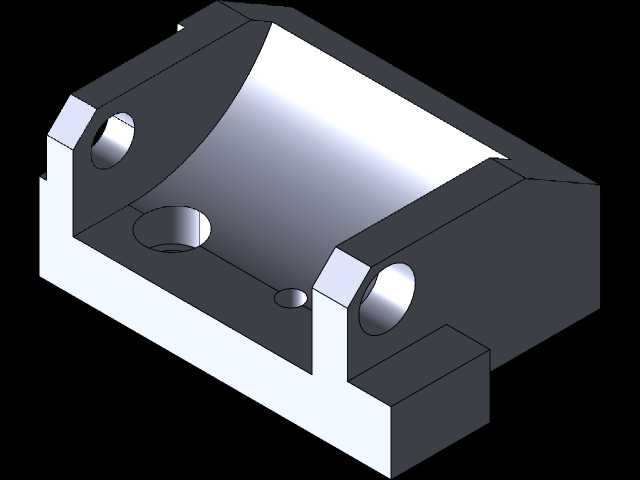

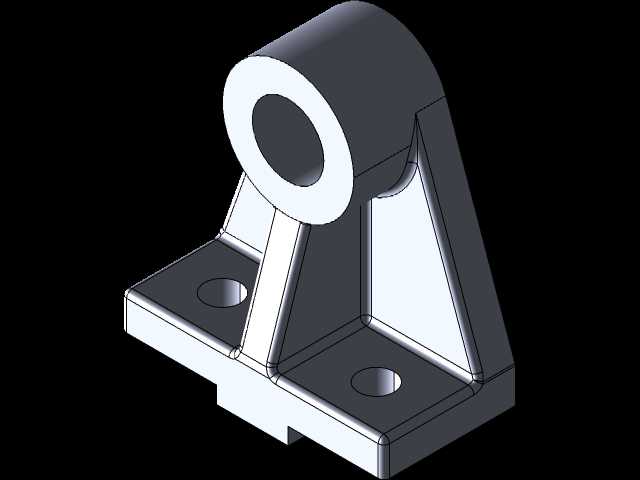

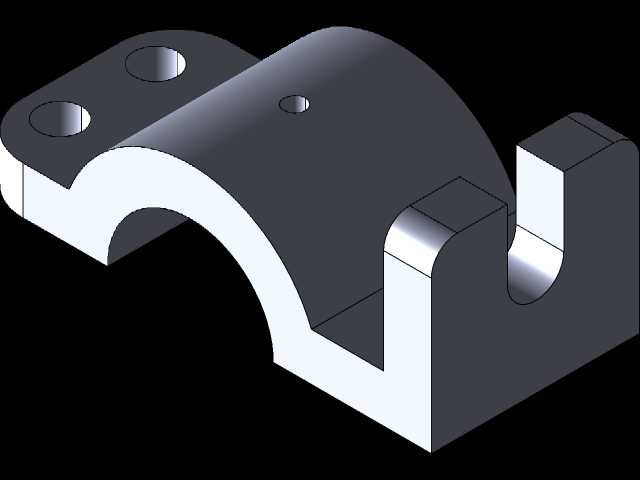

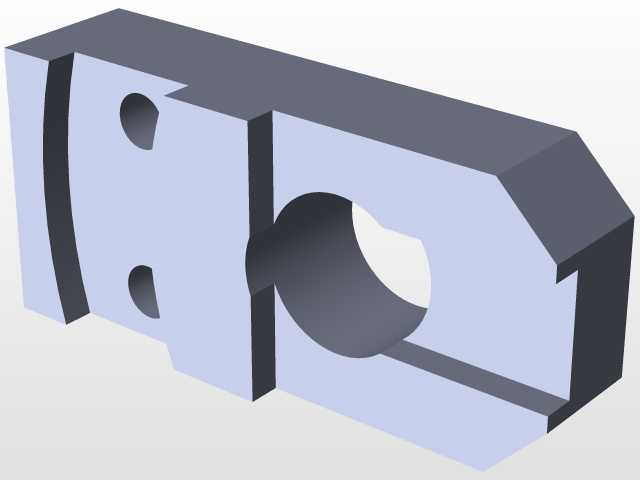

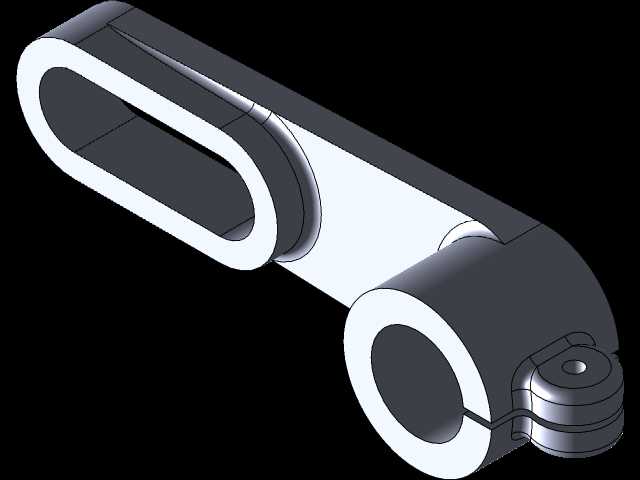

　　这类带长槽与铰接端的连杆构件，在轻工输送设备、小型工装夹具、手动操作机构里十分常见，很多入门结构设计人员刚接触三维建模时，都会选择这类零件作为练习对象，它的特征覆盖了拉伸、切除、圆角、装配配合等最常用的建模操作，没有复杂的曲面或者异形结构，非常适合用来熟悉建模软件的基础操作逻辑。从实际应用场景来看，这类构件主要承担动力传递与行程调节的作用，长槽端一般用来配套圆柱销实现行程可调的滑动连接，另一端的铰接孔则用来和固定支座或者动力输出端做回转配合，端部附带的卡簧槽结构，是用来安装轴用挡圈限制销轴轴向窜动的，避免机构运行过程中销轴脱出导致设备故障。做这类零件的结构设计时，首先要确定两端安装位的中心距范围，

　　长槽的有效行程长度要匹配机构所需的调节量，槽宽的公差要和配套销轴的公差做匹配，一般采用间隙配合保证滑动顺畅，同时槽的两端要做圆角处理，避免应力集中导致零件在反复受载的过程中出现开裂。铰接端的内孔尺寸要和配套的铰接销轴做适配，孔的端面要保证足够的垂直度，避免装配后出现卡滞，端部的卡簧槽尺寸要符合对应规格挡圈的安装标准，槽的深度、宽度以及槽边到端面的距离都要严格参照标准件的尺寸要求，否则会出现挡圈装不上或者安装后容易脱落的问题。零件的壁厚设计要结合实际受载情况计算，这类连杆一般承受的是拉压载荷，长槽两侧的壁厚不能过薄，否则受拉时容易出现变形，铰接端的外圈壁厚要保证足够的强度，避免回转受力时出现孔位胀大的问题。外形上的过渡圆角不能省略，

　　所有的棱边都要做倒钝处理，一方面是消除加工后的锐边避免装配时划伤操作人员，另一方面也是减少应力集中点，提升零件的疲劳强度。安装边界方面，这类零件装配后要预留足够的摆动空间，长槽滑动的行程范围内不能有其他构件干涉，铰接端的转动范围内要避开周边的固定结构，端部安装挡圈的位置要留出挡圈安装的操作空间，方便后期维护拆装。很多初学者做这类练习件的时候，容易忽略工艺性的细节，比如长槽的加工如果是采用铣削加工，槽端的圆角半径要和铣刀的规格匹配，不能设计成过小的圆角导致加工难度提升，零件的拔模角度如果是采用铸件或者注塑件生产的话也要提前考虑，但如果是机加工件则不需要额外添加拔模特征。从建模思路上来说，做这个零件一般先绘制主体的拉伸轮廓，

　　确定两端的环形结构与中间连接臂的外形，之后切除出长槽与铰接内孔，再添加端部的卡簧槽与小凸台结构，最后统一添加圆角与倒角特征，建模过程中要注意特征的先后顺序，避免出现特征报错或者父子关系混乱的问题，方便后续修改尺寸的时候能够快速调整参数。这类零件虽然结构简单，但涵盖了机械结构设计里最基础的连接、传动、限位的设计思路，把这类基础零件的设计逻辑摸透，后续做更复杂的传动构件时就能理清结构设计的核心要点，不会出现结构干涉、强度不足、装配困难这类常见的设计问题。实际生产中这类零件的材质一般根据使用场景选择，轻载场景下可以采用铝合金或者工程塑料，重载场景下则需要选用45号钢或者合金钢做调质处理，表面根据防腐需求做发黑、镀锌或者喷塑处理，不同材质的零件在建模时不需要额外区分，但在出工程图的时候要标注清楚对应的材质、热处理要求以及表面处理要求，保证加工出来的零件能够满足实际使用的强度与寿命要求。
