CATIA环境下螺旋锥齿轮传动结构设计

　　在差速器、机床主轴分度机构、矿山输送设备的转角动力传输单元里，螺旋锥齿轮始终是核心承载部件，这类零件的建模精度直接决定了传动副的啮合接触斑位置、运行噪音水平与重载工况下的疲劳寿命。不同于直齿锥齿轮仅能在低速轻载场景下完成相交轴动力传递，螺旋锥齿轮的轮齿沿节锥面呈螺旋线排布，啮合过程中轮齿是逐步进入接触再逐步退出，重合度远高于直齿结构，能在高速重载工况下保持更平稳的动力输出，冲击载荷更小，这也是为什么在汽车驱动桥、航空附件传动箱、重型工程机械的转角传动位，几乎都采用这类齿形结构。

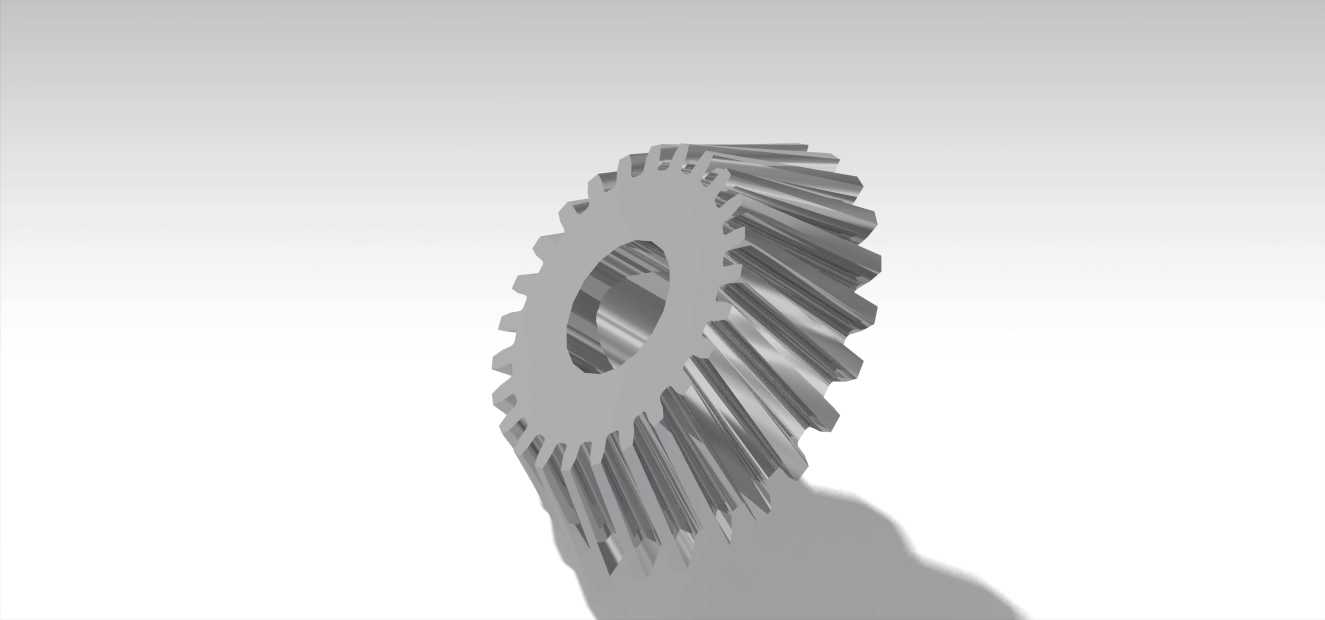

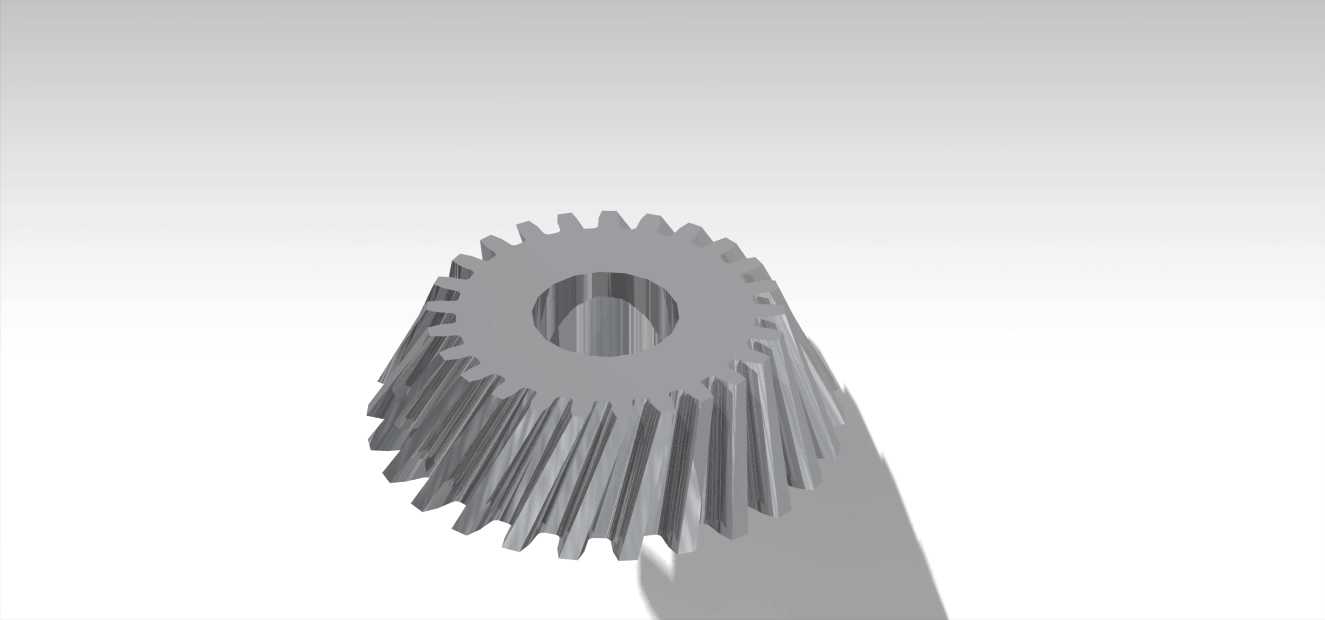

　　做这类锥齿轮的三维建模时，首先要明确安装距的边界约束——两个配对齿轮的节锥顶点必须完全重合，这是保证正确啮合的核心前提，一旦安装距出现偏差，要么出现轮齿边缘接触导致局部应力集中断齿，要么啮合间隙过大引发传动回差，无法满足精密传动的精度要求。建模过程中不能只做单齿的阵列复制，要先根据传动比确定分锥角，再结合端面模数、齿宽系数确定轮齿的螺旋角方向与大小，通常配对的两个锥齿轮螺旋角大小相等、方向相反，才能保证啮合时齿面的正确贴合。

　　从结构特性来看，这类锥齿轮的轮毂部分需要根据匹配的轴径设计对应的安装孔与键槽位，齿宽不能超过节锥母线长度的三分之一，否则轮齿小端的齿顶厚会过薄，热处理过程中容易出现变形开裂，运行时小端轮齿的承载能力也会不足。轮齿的齿向修形需要在建模阶段就纳入考量，不能完全按照理论齿形生成，要考虑实际承载后轮齿的弹性变形、热变形量，在齿长方向做适量的鼓形修形，让啮合接触斑集中在齿面中部，避免边缘接触引发的早期点蚀失效。

　　在实际设备应用中，这类锥齿轮通常成对装配在密闭的齿轮箱腔内，依靠飞溅润滑保证齿面的油膜覆盖，安装时需要调整配对齿轮的侧隙，侧隙过小会导致运转卡滞、温升过高，侧隙过大则会引发换向冲击，尤其是在伺服进给这类需要正反转频繁切换的传动场景，侧隙的控制精度直接决定了整个传动链的定位精度。建模时还要考虑后续加工的工艺性，齿坯的基准面要与分锥面保持严格的位置公差，轮毂的端面跳动、径向跳动公差需要在三维模型的PMI标注里明确，给后续的数控加工、检测环节提供明确的精度依据。

　　不同于普通圆柱齿轮的平行轴传动，锥齿轮的相交轴传动特性决定了其支撑轴承的布置也需要结合齿轮的受力方向设计，螺旋锥齿轮运转时会产生轴向分力，所以轴承选型时要选用能承受双向轴向载荷的圆锥滚子轴承，安装位置要预留调整垫片的空间，方便装配时调整齿轮的啮合位置。很多新手建模时容易忽略轮齿的根切问题，当齿数少于最少不根切齿数时，必须进行变位修正，不仅要避免根切提升轮齿弯曲强度，还要通过变位调整两个配对齿轮的滑动率均衡，避免小齿轮过早磨损。

　　从安装边界来看，齿轮的背锥面通常作为装配时的定位基准，建模时要保证背锥面与安装孔轴线的垂直度，齿顶圆锥面、齿根圆锥面要与分锥面保持共顶点的几何关系，否则加工出来的齿轮会出现齿高不一致的问题，啮合时出现周期性的异响。这类螺旋锥齿轮的三维模型，不仅要还原齿面的几何形状，还要把所有的安装特征、退刀槽、圆角等工艺特征完整建模，不能为了简化模型省略这些细节，否则后续做有限元受力分析、装配干涉检查时会出现结果偏差，无法给实际生产提供准确的参考依据。在重载传动场景下，轮齿芯部要保持足够的韧性，齿面通过渗碳淬火提升硬度，建模时的齿根圆角参数直接决定了齿根的弯曲应力集中系数，圆角过小会导致热处理时应力集中开裂，运行时容易出现断齿故障，所以齿根过渡圆角的参数需要结合模数大小、载荷等级合理选取，不能照搬理论齿形的尖角结构。
