带独立零件结构的自重式安全泄压阀

　　在承压类流体输送系统、低压储罐放空回路、小型蒸汽发生装置的压力防护环节，自重式安全阀是无需外接动力源即可实现超压泄放的核心防护部件，这类阀门依靠自身配重重件与阀瓣组件的重力平衡介质侧压力，当系统内部压力超过预设阈值时，介质作用力克服组件总重力，顶开阀瓣实现泄压，待压力回落至安全区间后，阀瓣依靠自重回落复位，重新实现密封，整套动作过程无需人工干预，也不需要额外的弹簧、气动或电动执行机构，结构可靠性远高于同压力等级的弹簧式安全阀，尤其适合工况稳定、泄放压力要求固定、对防爆防失效有高要求的常压到低压工况场景。从实际工程应用来看，这类自重安全阀常被安装在小型蒸汽锅炉的汽包顶部、常压储液罐的放空管口、化工配料系统的压力缓冲罐顶部，

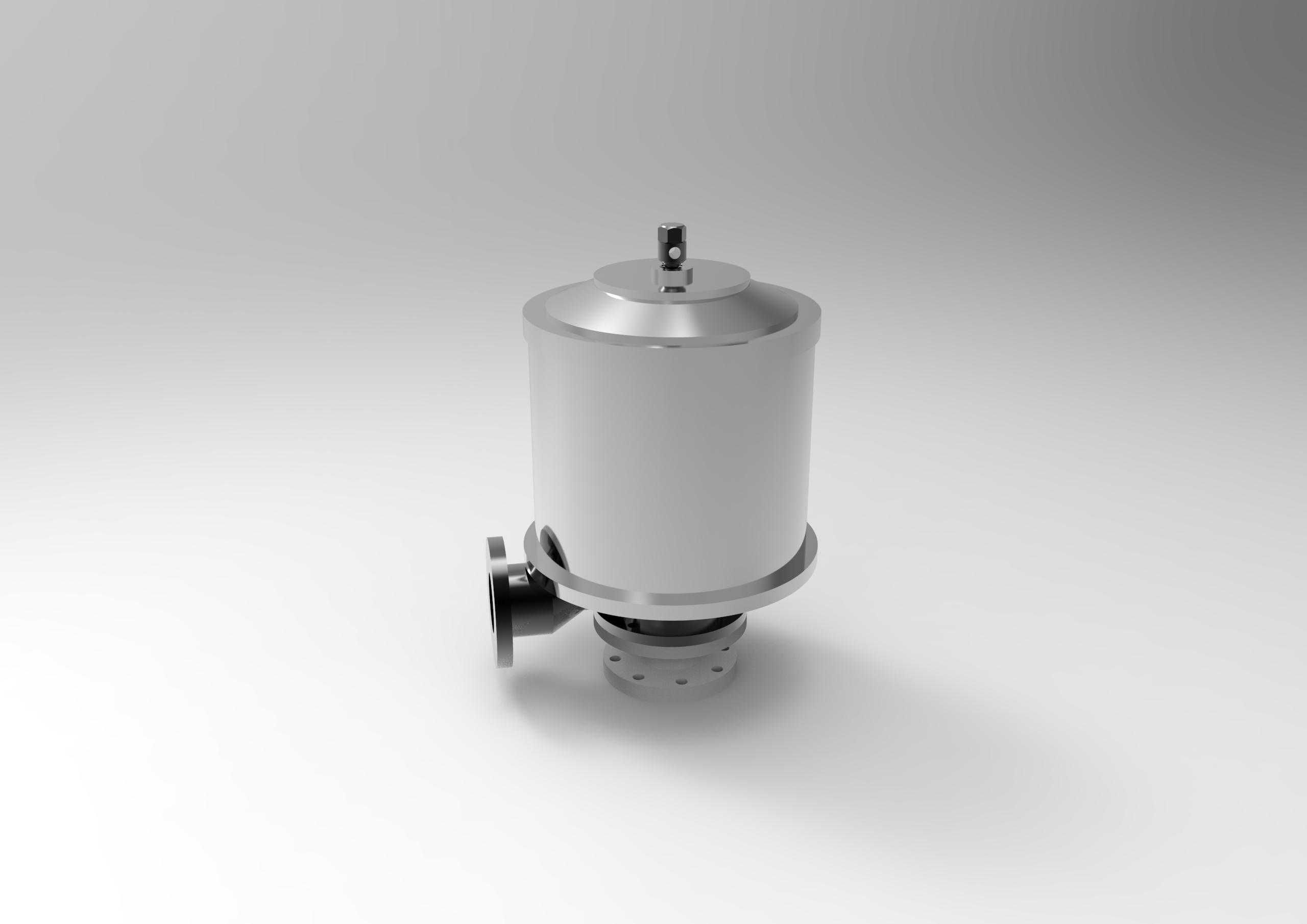

　　以及部分不需要频繁调整泄放压力的冷却水稳压回路中，相比弹簧式安全阀，它不存在弹簧长期受压疲劳失效的问题，也不会因为介质温度变化导致弹簧刚度改变影响泄放压力精度，日常维护仅需定期清理阀瓣密封面的结垢与杂质，不需要定期校准弹簧预紧力，运维成本更低。这款自重安全阀的三维结构完整拆分了所有独立零件，从建模逻辑上完全遵循实际加工装配顺序，底部为带螺栓孔的法兰连接基座，法兰盘上的安装孔按照通用管法兰标准排布，可直接匹配同公称通径的工艺管口，安装时不需要额外加工过渡连接件，法兰上方的阀座采用一体式加工结构，密封面设计为窄面平密封结构，既保证密封比压满足低压工况的密封要求，又避免密封面过宽导致阀瓣卡涩。中部的阀体为圆柱形筒状结构，

　　侧面开设侧向泄放口，泄放口采用外伸式短管结构，可直接对接泄放引流管，将超压泄放的介质引导至安全收集区域，避免高温或腐蚀性介质喷溅伤及周边操作人员，阀体内部设置有导向肋结构，为阀瓣的上下运动提供径向限位，避免阀瓣升降过程中出现偏斜导致密封面错位泄漏。顶部的配重组件为可拆卸式叠加重块结构，设计时可根据实际需要的泄放压力增减配重块数量，调整完成后通过顶部的锁紧螺母固定配重位置，避免设备运行过程中配重块移位导致泄放压力偏移，配重块与阀杆采用间隙配合，装配时不需要专用工装即可完成拆装。从安装边界尺寸来看，这款安全阀的整体高度控制在适配同通径管道安装的常规空间范围内，侧向泄放口的伸出长度不会超出常规管道支架的安装预留空间，

　　底部法兰的螺栓孔中心圆直径、法兰厚度均符合通用管道安装规范，现场安装时可直接与现有管口配对，不需要重新调整管道布局。建模过程中所有零件的配合公差均按照机械设计手册的推荐值设置，阀杆与导向套的配合采用间隙配合，既保证阀瓣升降顺畅无卡滞，又避免间隙过大导致阀瓣晃动偏斜，密封面的粗糙度要求在模型结构中也做了对应体现，方便后续出工程图时直接标注加工要求。对于结构设计从业者来说，这套拆分完整的模型可以直接作为自重类压力泄放装置的设计参考，可根据实际工况的泄放压力、介质特性、公称通径参数，对配重块重量、阀座通径、法兰尺寸做参数化调整，快速衍生出适配不同场景的同类型阀门结构；对于设备选型人员来说，完整的装配结构可以直观呈现阀门的动作原理与安装尺寸，方便在设备布局阶段核对安装空间，确认与周边管道、构件的干涉情况，避免现场安装时出现尺寸 mismatch 的问题。需要注意的是，这类自重安全阀仅适合垂直安装的场景，安装时必须保证阀杆处于绝对垂直状态，否则会因为配重组件的偏载导致阀瓣卡涩、密封失效或泄放压力不准，模型中也预留了安装定位的基准面，方便在装配建模时快速对齐安装基准，保证虚拟装配与现场安装的一致性。
