等节距圆柱压缩螺旋弹簧结构设计

　　在各类机械结构的弹性补偿、缓冲吸能、力值加载场景里，圆柱压缩螺旋弹簧是应用覆盖度极高的基础零件，从液压阀组的阀芯复位、冲压设备的过载缓冲，到自动化产线的夹具压紧、车辆悬架的振动过滤，几乎所有需要提供线性弹性力的工位，都能见到这类零件的身影。做这类弹簧的三维建模时，首先要锚定实际工况的安装边界：弹簧的外径需要匹配安装孔的内径预留间隙，避免工作过程中弹簧外圈与安装孔壁发生剐蹭磨损，内径则要适配导向轴的直径，保证弹簧压缩过程中不会出现径向偏摆，避免有效圈与导向轴卡滞引发的力值偏移。设计思路上要先明确工作行程与预紧力的匹配关系，有效圈数的设定直接影响弹簧刚度，圈数越多刚度越低，相同压缩量下输出的力值越小，建模时需要先通过螺旋线参数定义节距，

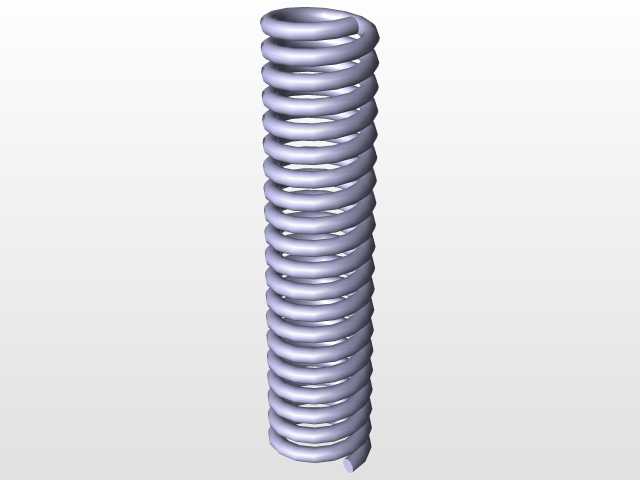

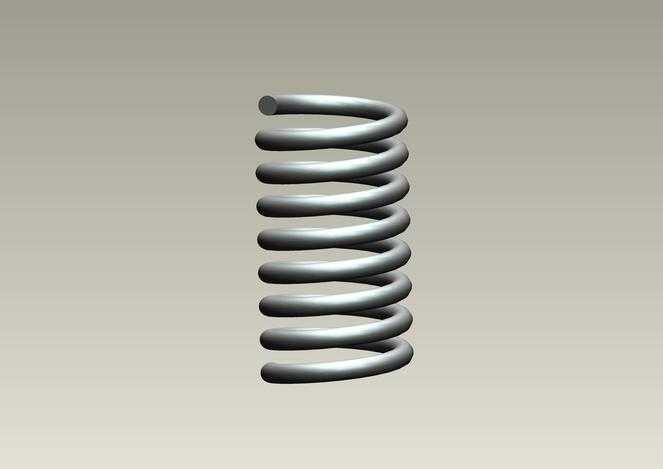

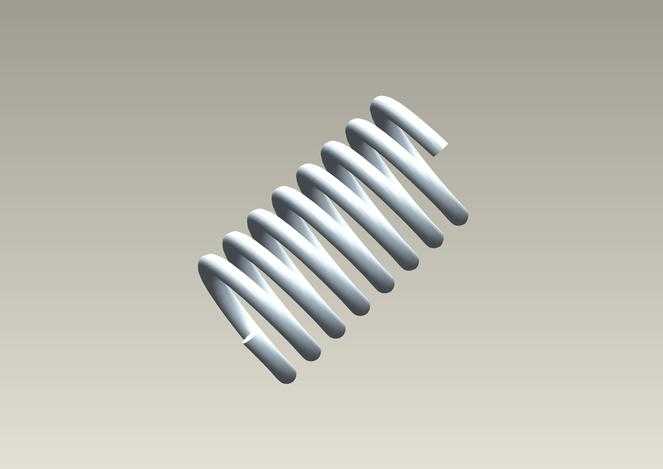

　　要注意区分有效圈与两端的支承圈——两端的并紧磨平段不参与弹性变形，主要作用是保证弹簧直立放置时的端面垂直度，避免安装后出现倾斜导致的偏载，这部分的螺旋线节距要与线径保持一致，末端还要做磨平处理，保证支承端面与弹簧轴线的垂直度公差控制在合理范围内，避免装配后弹簧受侧向力提前失效。从外形结构来看，这类等节距圆柱弹簧的轮廓为规则圆柱形，线径根据承载需求选定，常规工况下选用圆形截面弹簧钢丝绕制，绕制过程中螺旋升角保持恒定，保证压缩过程中各圈的变形量均匀，不会出现局部应力集中的问题。实际应用中，这类弹簧的选型与建模需要结合安装空间的轴向尺寸：自由状态下的长度要满足预压后仍有足够的压缩余量，避免工作行程达到极限时弹簧并圈，

　　引发刚性冲击损坏相邻零件。建模过程中还要注意螺旋线的收尾过渡，两端并圈段与有效圈的衔接要平滑，不能出现曲率突变，否则在受力仿真时会出现局部应力异常偏高的问题，和实际生产中的绕制工艺不符。很多刚接触机械设计的人员做弹簧建模时，容易忽略支承圈的磨平结构，直接用等节距螺旋线扫掠出整体结构，这样的模型导入装配体后，弹簧端面与安装面的接触为线接触，装配约束会出现过定义，也不符合实际零件的加工要求。在做设备选型匹配时，还要考虑弹簧的工作环境：如果是在腐蚀环境下使用，弹簧的材料会选用不锈钢丝，建模时不需要更改结构参数，只需要在后续的工程图标注中注明材料与热处理要求；如果是高频往复运动的工况，还要校核弹簧的固有频率，

　　避免工作频率与弹簧固有频率重合引发共振，这部分虽然属于仿真计算范畴，但建模时的有效圈数、线径、中径参数会直接影响固有频率的计算结果，所以建模阶段就要把参数和实际选型值完全对应，不能随意设定尺寸。另外，弹簧的两端支承圈数量一般设置为1到2.5圈，根据弹簧的总长度调整，总长度较长的弹簧可以适当增加支承圈数，保证放置稳定性，但支承圈不参与变形，过多的支承圈会浪费安装空间，也会增加不必要的材料成本。在装配体中配合时，弹簧的轴向约束要预留工作行程的活动量，不能直接将弹簧两端完全固定，否则仿真时会出现结构过约束无法计算变形量的问题，正确的配合方式是将弹簧一端与安装基准面重合，另一端与受力运动件添加轴向的距离配合，根据运动行程调整距离值来模拟弹簧的压缩状态。
