法兰连接角式升降止回阀结构设计

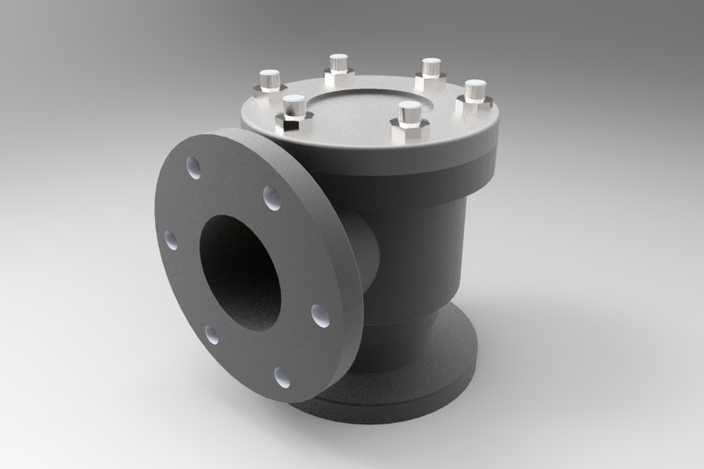

　　在工业流体输送管路系统中，介质倒流是极易引发泵组叶轮反转、管路水锤冲击、上游介质污染的常见风险点，这类角式法兰连接的止回结构，正是针对垂直-水平转向的管路布局设计的单向导通部件，多用于给排水主管分支、化工介质输送转角、循环水泵出口端等需要改变管路走向同时限制介质反向流动的场景。不同于直通式止回阀需要沿管路轴向布置的要求，该结构采用90度角式流道设计，进口端为水平朝向的法兰连接结构，出口端垂直向上布置，能够直接适配管路转角位置的安装需求，省去额外配置弯头配件的环节，减少管路接头数量的同时也降低了潜在的泄漏点。从结构组成来看，整个部件分为阀体、阀盖、内置启闭件、紧固件四个核心部分，阀体采用一体式铸造流道，流道内壁做圆弧过渡处理，

　　避免介质在转角位置形成涡流区，降低介质流动过程中的阻力损失，进口法兰与出口法兰均采用凸面密封形式，法兰盘上均匀布置螺栓过孔，能够匹配同压力等级的管路法兰进行对接，安装时只需保证法兰密封面平行、螺栓对角均匀预紧即可完成固定，不需要额外调整安装角度。阀盖部分通过周向均匀布置的外六角螺栓与阀体上端的法兰边紧固连接，阀盖与阀体的配合面设置密封槽，安装时配置对应材质的密封垫片，保证阀腔内部的压力密封性能，避免介质从阀盖结合面出现外漏。内置的启闭件采用升降式结构，依靠介质正向流动时的压力推动启闭件向上抬升，导通流道让介质顺利通过，当介质出现反向流动趋势时，启闭件在自身重力与反向介质压力的共同作用下快速下落，贴合阀体内部的密封座面，

　　切断流道阻止介质反向流动，这种升降式的密封结构相比旋启式结构，密封面的贴合精度更高，低压工况下的密封可靠性更好，适合在清洁度较高、介质黏度较低的水、油品、低腐蚀性化工介质管路中使用。在设计过程中，需要重点考量几个核心边界参数：首先是法兰连接尺寸，必须匹配对应公称通径、公称压力等级的法兰标准，保证螺栓孔位、密封面尺寸能够与现场管路配件完全互换，避免出现安装错位的问题；其次是阀腔内部的流道通径，要保证与进出口法兰的通径保持一致，不能出现流道缩径的情况，否则会增大整个管路的系统阻力，影响介质输送效率；第三是启闭件的行程距离，要保证全开状态下启闭件不会遮挡流道截面，同时启闭件的导向结构要保证升降过程中不会出现卡滞，

　　避免出现阀门无法正常开启或者关闭不严的问题；最后是紧固件的规格选型，要根据阀门的公称压力等级计算螺栓需要承受的预紧力与工作压力载荷，选择对应强度等级的螺栓材质，保证在额定工作压力下阀盖连接不会出现松动或者变形。实际安装使用时，需要注意该类角式止回阀的安装方向，必须保证介质从水平法兰端流入、垂直法兰端流出，同时要保证阀盖处于垂直向上的位置，不能倾斜或者倒置安装，否则会因为启闭件的重力方向偏移，导致阀门无法正常复位密封。日常运维过程中，只需要定期检查阀盖结合面的密封情况、法兰连接位置的螺栓预紧力即可，不需要频繁拆解内部结构，整体结构的可靠性较高，能够在额定工况下长期稳定运行，有效避免介质倒流带来的各类管路故障。
