参数化设计斜齿轮传动副结构

　　在各类需要平稳动力传递的机械传动场景中，斜齿轮的应用覆盖了从通用输送设备、中小型减速机到精密机床主轴传动箱的多个环节，相比直齿圆柱齿轮，斜齿轮的轮齿啮合过程是渐进式的，齿面接触线沿齿宽方向斜线分布，啮合冲击、运行噪声都能得到有效控制，同时重合度更大，单齿承受的载荷更低，整体承载能力与运行平稳性更优，适合中高速、中等载荷的连续传动工况。

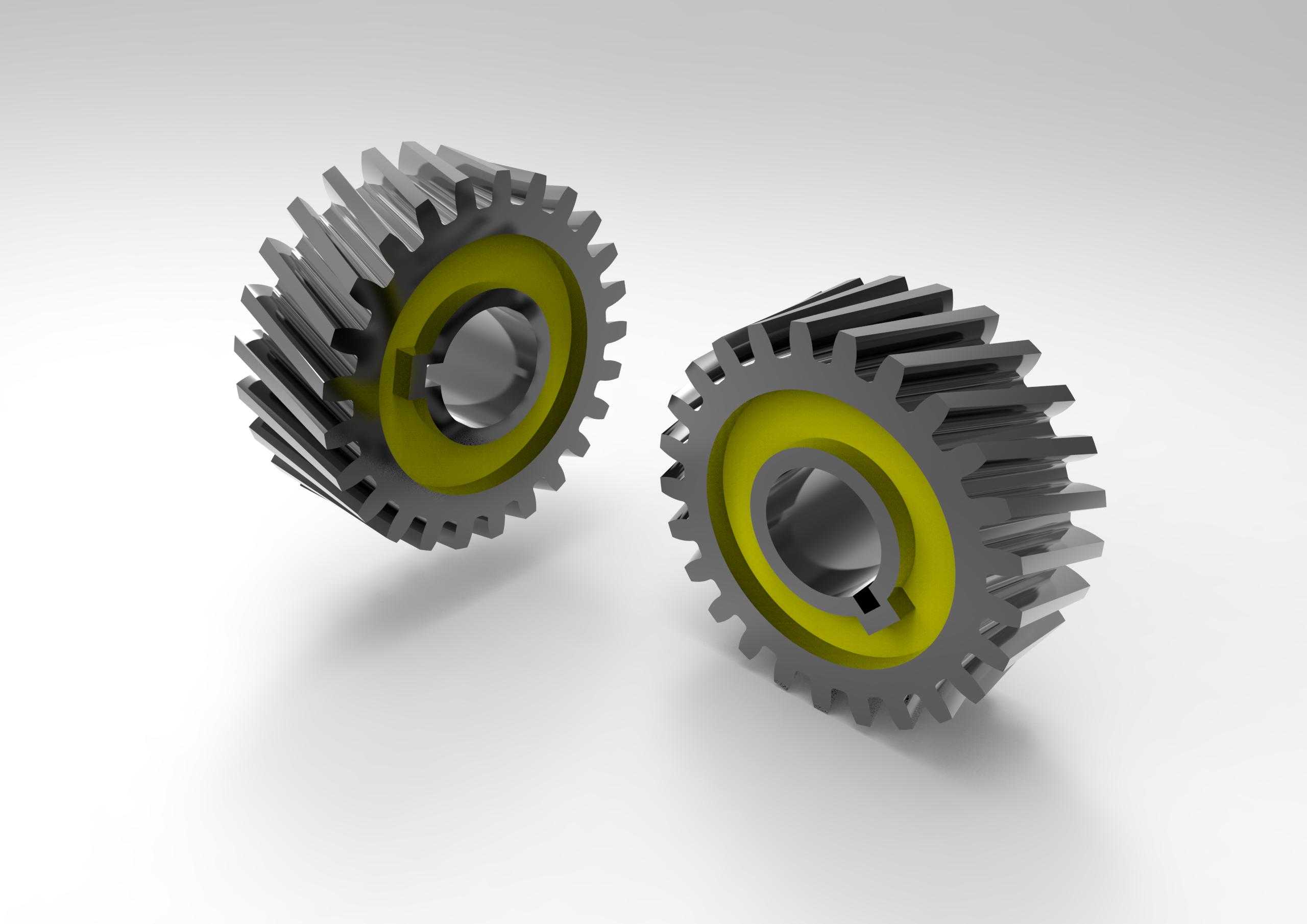

　　这套斜齿轮传动副采用参数化关联逻辑搭建，建模过程中把齿形螺旋角、法向模数、齿数、齿宽、轮毂孔径、键槽尺寸等核心参数做了关联绑定，调整任意核心参数时，齿廓渐开线、螺旋线扫掠路径、轮毂结构、减重槽尺寸都会同步更新，不需要重复绘制齿形基准，能大幅提升同系列不同参数齿轮的改型效率，适配不同传动比、不同中心距的传动箱设计需求。从结构细节来看，轮齿部分的齿顶高、齿根高按照标准圆柱齿轮参数设置，齿根做了符合加工工艺要求的圆角过渡，避免热处理与载荷作用下的应力集中，轮毂部分设计了与轴配合的通孔，孔内预留了平键槽安装位置，轮毂与轮缘之间设置了环形减重槽，在保证轮体结构刚度的前提下，降低零件整体重量，减少转动惯量，适配转速较高的传动场景。

　　实际安装使用时，需要注意配对齿轮的螺旋角大小相等、旋向相反，装配时要保证两轴的平行度公差在设计要求范围内，避免齿面接触偏载导致的早期磨损；齿宽方向的安装位置要对齐，保证啮合接触斑点分布在齿面中部区域，才能发挥斜齿轮平稳传动的优势。这类斜齿轮既可以用于平行轴之间的动力传递，也可以通过调整螺旋角参数适配不同中心距的传动布局，在二级减速传动箱、机床进给传动机构、自动化输送线的动力传输单元中都能直接复用结构，建模时保留了齿面的完整几何特征，后续做有限元接触应力分析、传动运动仿真时，不需要额外修补几何面，可以直接导入仿真模块设置材料属性、啮合接触对，快速完成载荷工况下的强度校核。

　　从加工适配性来看，这套结构的尺寸边界完全符合常规滚齿加工的工艺要求，齿顶圆直径、轮毂外径、齿宽尺寸都适配普通卧式滚齿机的装夹范围，不需要定制特殊工装就能完成加工，轮毂端面的定位基准面做了平整处理，方便加工时的装夹找正，也便于后续装配时与轴肩、轴承端面的定位贴合。在传动系统选型阶段，工程师可以直接基于这套参数化模型调整齿数、模数参数，快速匹配所需传动比，结合中心距要求调整螺旋角数值，不需要从零开始绘制齿形，能有效缩短传动系统的设计周期，同时参数化的关联逻辑能避免手动改型时出现的尺寸错漏，保证齿形参数与轮毂结构的尺寸匹配度，减少后续工程图输出、加工工艺编制时的错误概率。
