球形可变容连续回转旋转泵结构设计

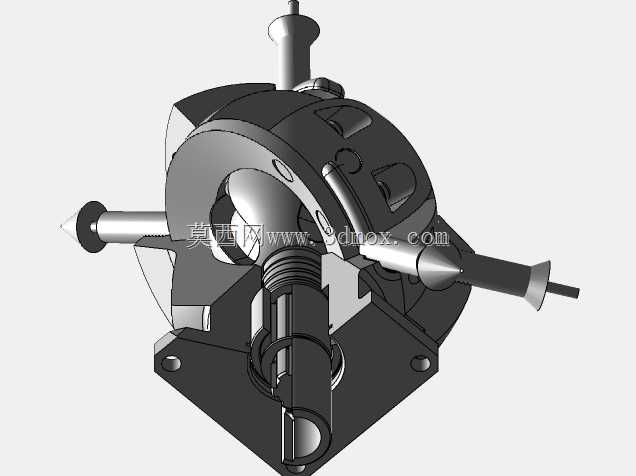

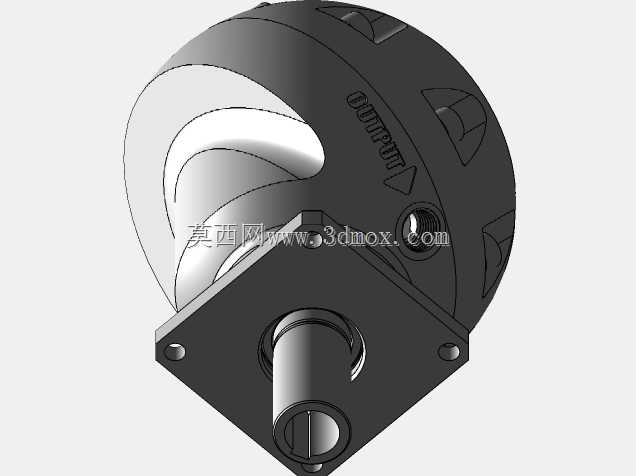

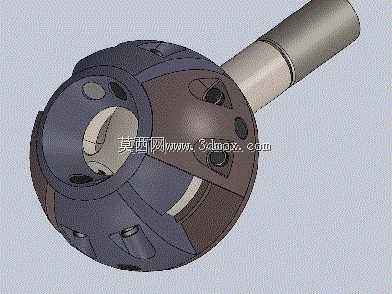

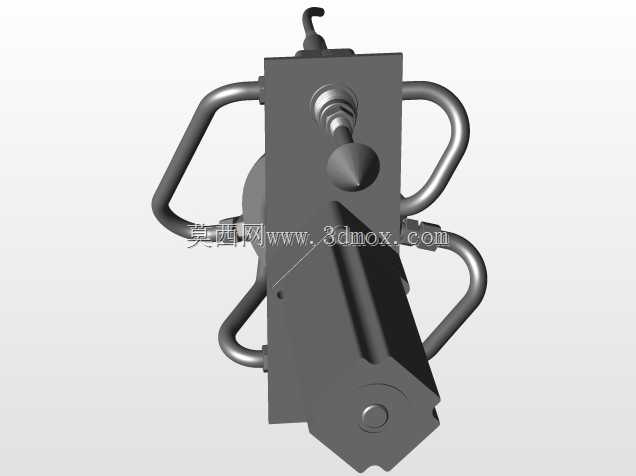

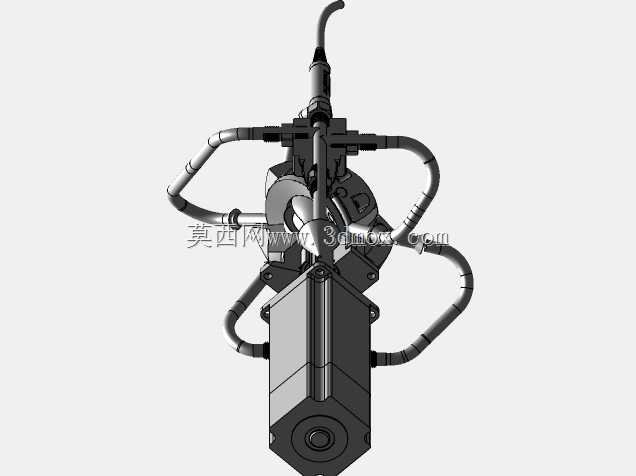

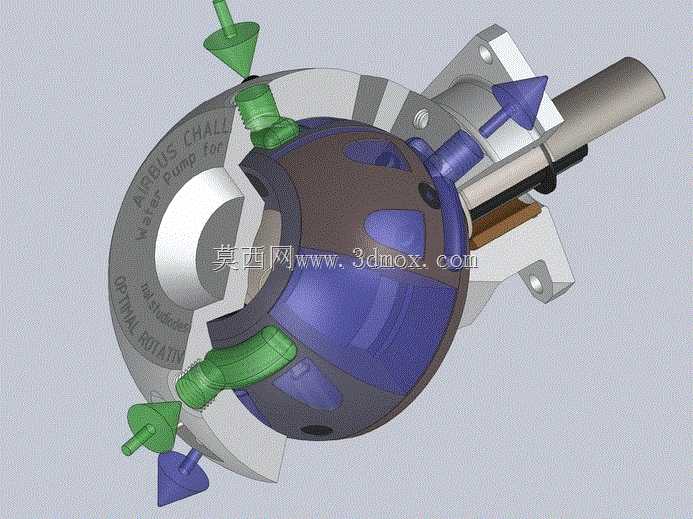

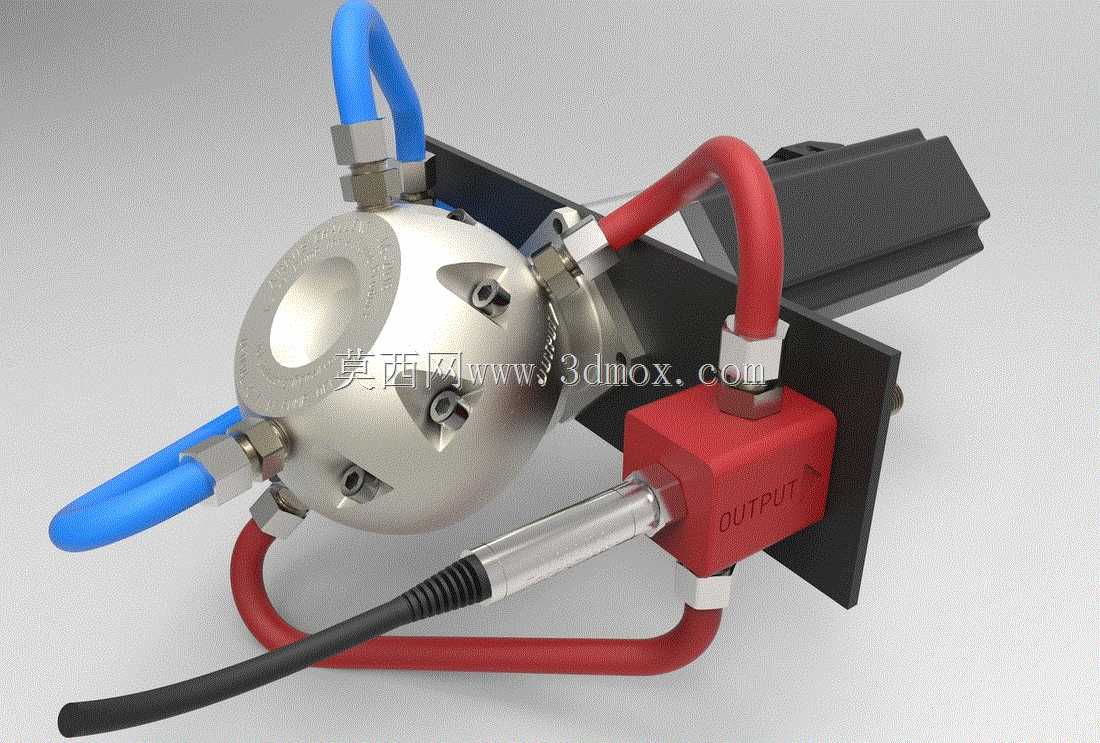

这款球形结构的旋转泵属于容积式连续可变容流体输送设备，核心应用场景覆盖民用供水增压、工业流体循环、化工溶剂输送、暖通空调水循环等多个对流体输出稳定性有较高要求的领域，尤其适配需要恒定输出压力、不希望额外配置复杂调压阀组的管路系统，可直接串联在管路中完成流体加压输送，无需额外搭建复杂的缓冲稳压结构。从实际用途来看，它既可以作为民用建筑的家庭供水增压单元，解决高层住户水压不足的问题，也可以在小型工业生产线中作为冷却循环泵、溶剂输送泵使用，还能适配小型水处理设备的流体输送环节，依靠自身结构特性实现稳定的流量输出，降低整套系统的配置成本。在功能特性上，这款泵突破了传统活塞泵、离心泵的结构局限，整体泵体采用球形设计，工作腔为球形圆环的可变容部分，依靠转子轮毂相对于旋转轴的45度偏角设置，在转子旋转过程中让工作腔容积在最大容积和最小容积之间连续变化，依次完成进气、流体吸入、压缩、排出的完整循环，不需要额外配置配流阀组，依靠自身的容积变化即可完成流体的吸入和排出动作。它自带恒压或可变流量压力的调节能力，不需要额外配置复杂的密封接头即可实现连续流动输出，输出流量稳定，运行过程中不需要额外加注润滑脂，输送的流体本身即可作为运动部件的润滑介质，大幅降低了日常维护的成本，运行时仅需要改变转子的转速即可调节输出流量和压力，不需要调整其他结构参数，控制逻辑十分简单。从设计思路来看，这款泵摒弃了传统容积泵复杂的配流结构，将核心运动部件整合在球形泵腔内部，将偏心旋转的结构特性和球形腔体的空间优势结合，利用离心效应进一步优化流体的吸入和排出性能，除了移动压力面施加的压力外，额外借助离心力提升流体填充效率，降低气蚀风险。整体结构将进出液口沿径向均匀布置在球形泵体的周向，配合转子的旋转动作依次完成不同工作腔的配流，省去了独立配流盘的结构，减少了密封泄漏点，提升了整体结构的可靠性。在外形尺寸与安装边界上，这款泵整体为近似球形的紧凑结构，进出液接口采用同规格的标准管路接口，沿泵体周向均匀分布，安装时不需要预留过大的操作空间，轴向尺寸短，可直接适配同通径的现有管路安装位置，不需要对原有管路进行大规模改造；安装时仅需要固定泵体的安装支座，连接好进出液管路和驱动轴即可投入使用，驱动端可直接连接伺服电机实现转速调节，根据输出压力的反馈实时调整转速，实现输出压力的闭环控制，适配不同工况下的流量压力需求。整体运动部件全部整合在球形泵壳内部，外部没有裸露的运动结构，运行安全性更高，外部结构简洁，日常清洁和维护都十分方便。
