莫拉瓦L-200配套皮托静压管结构设计

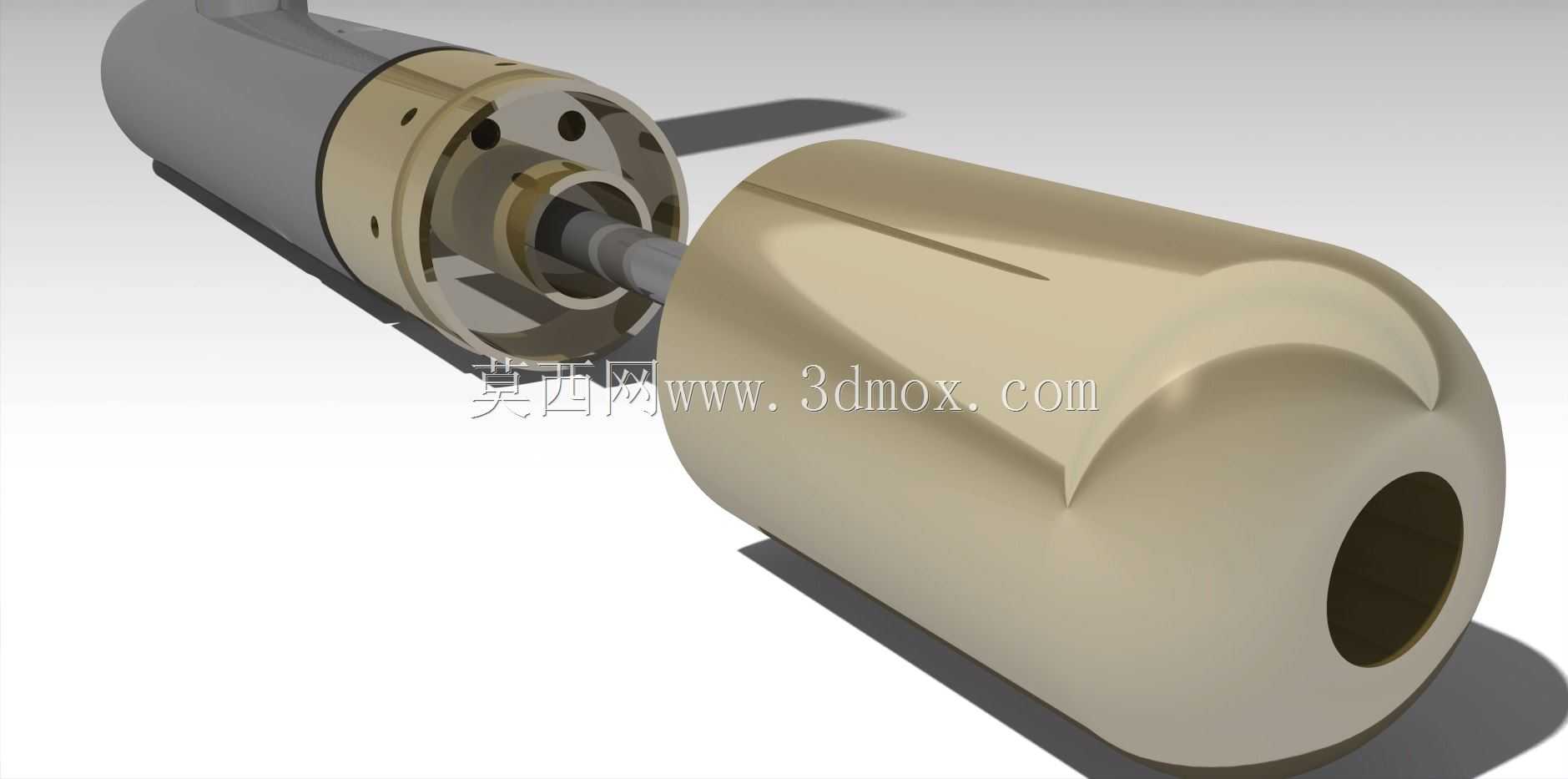

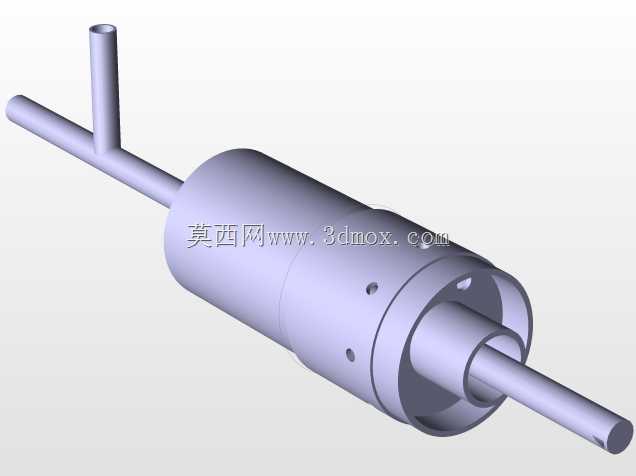

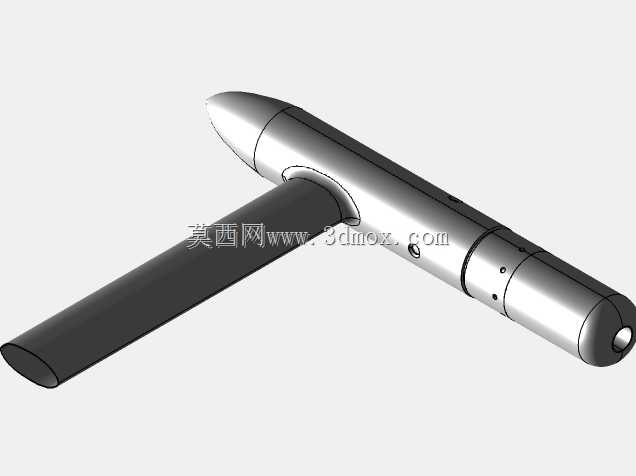

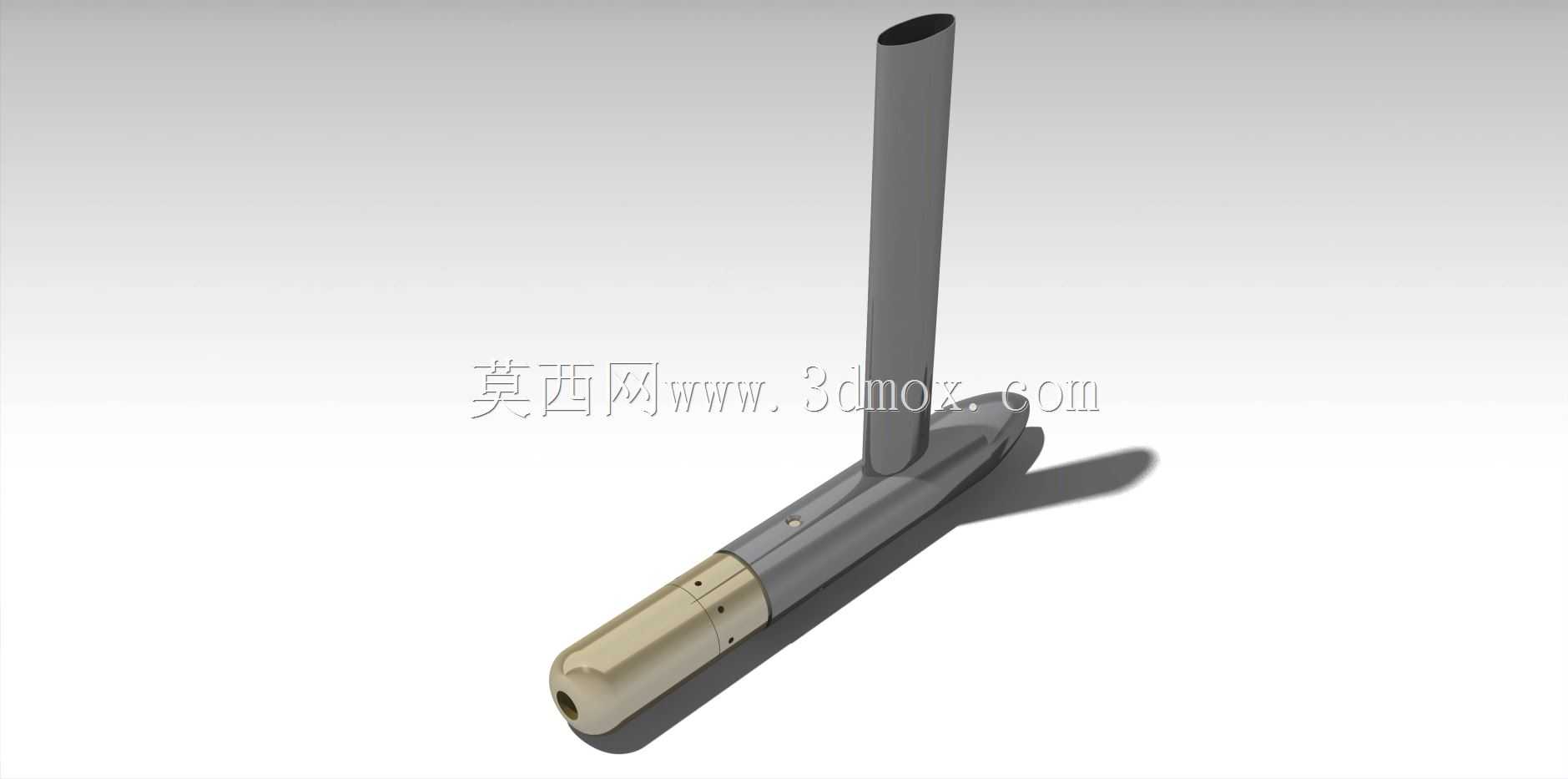

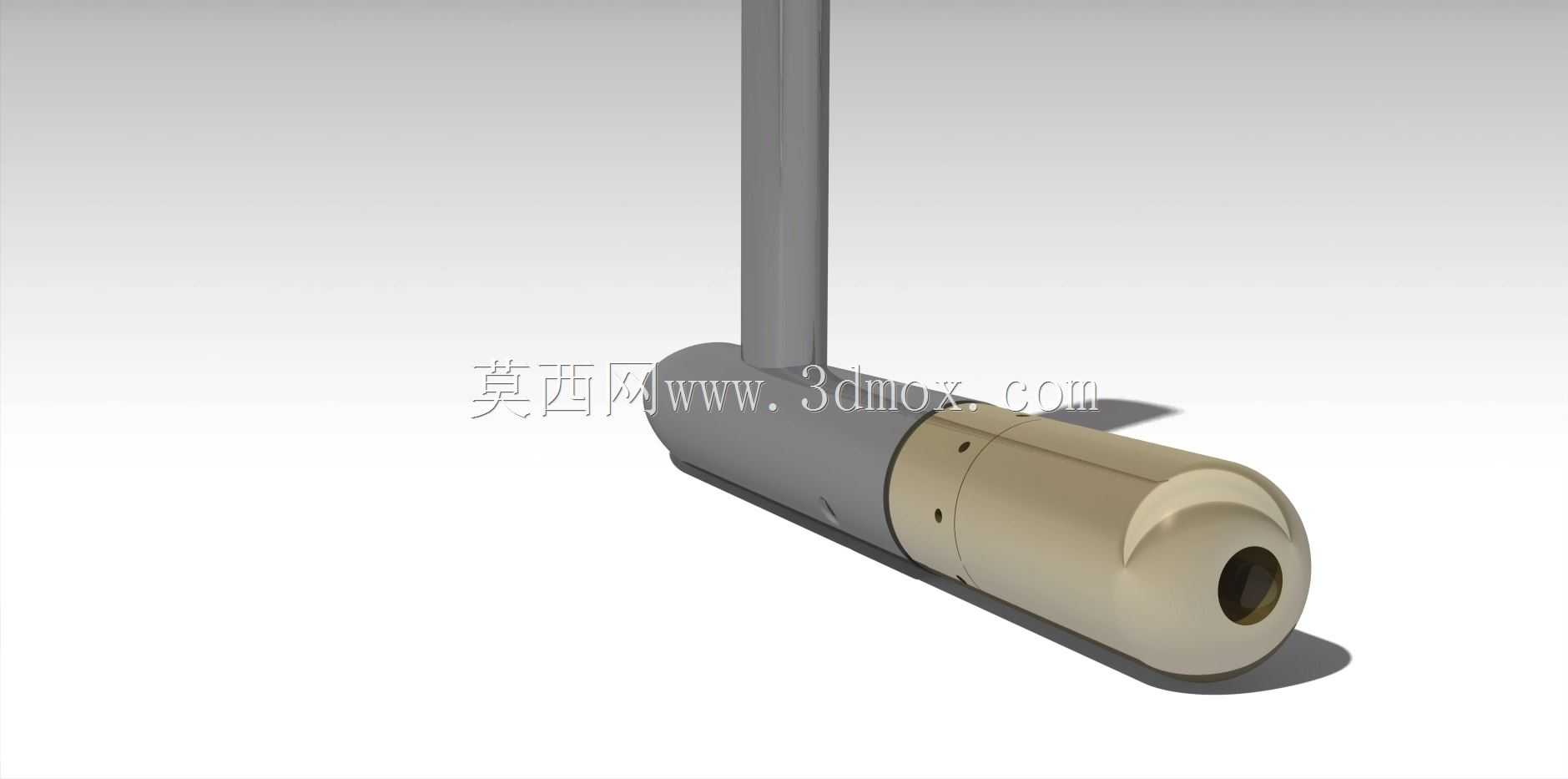

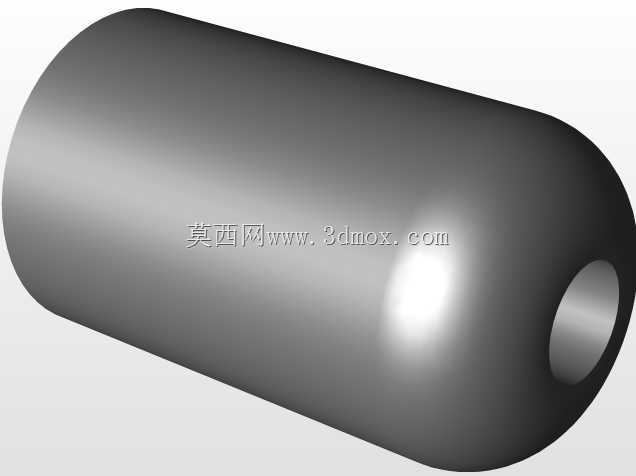

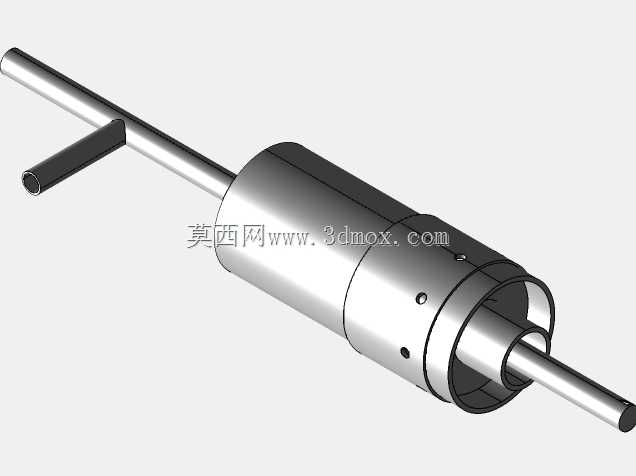

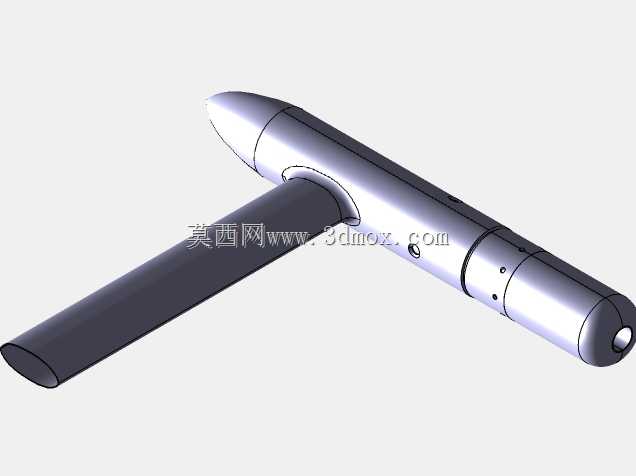

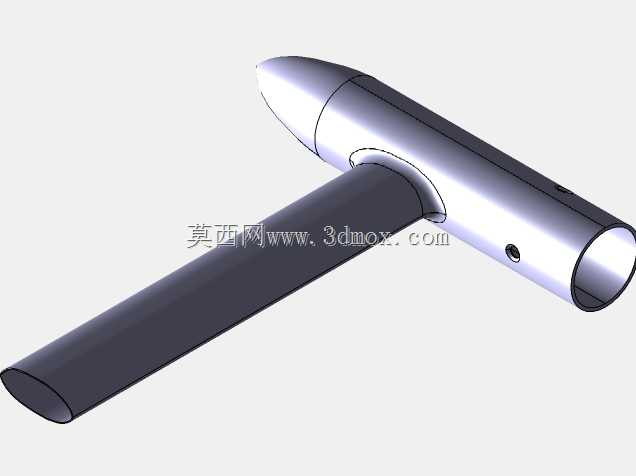

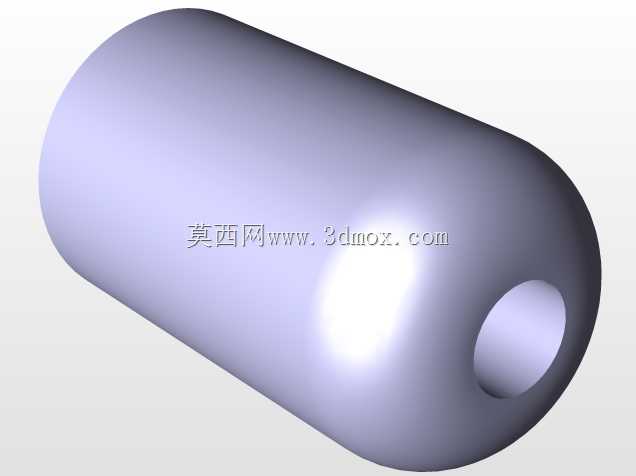

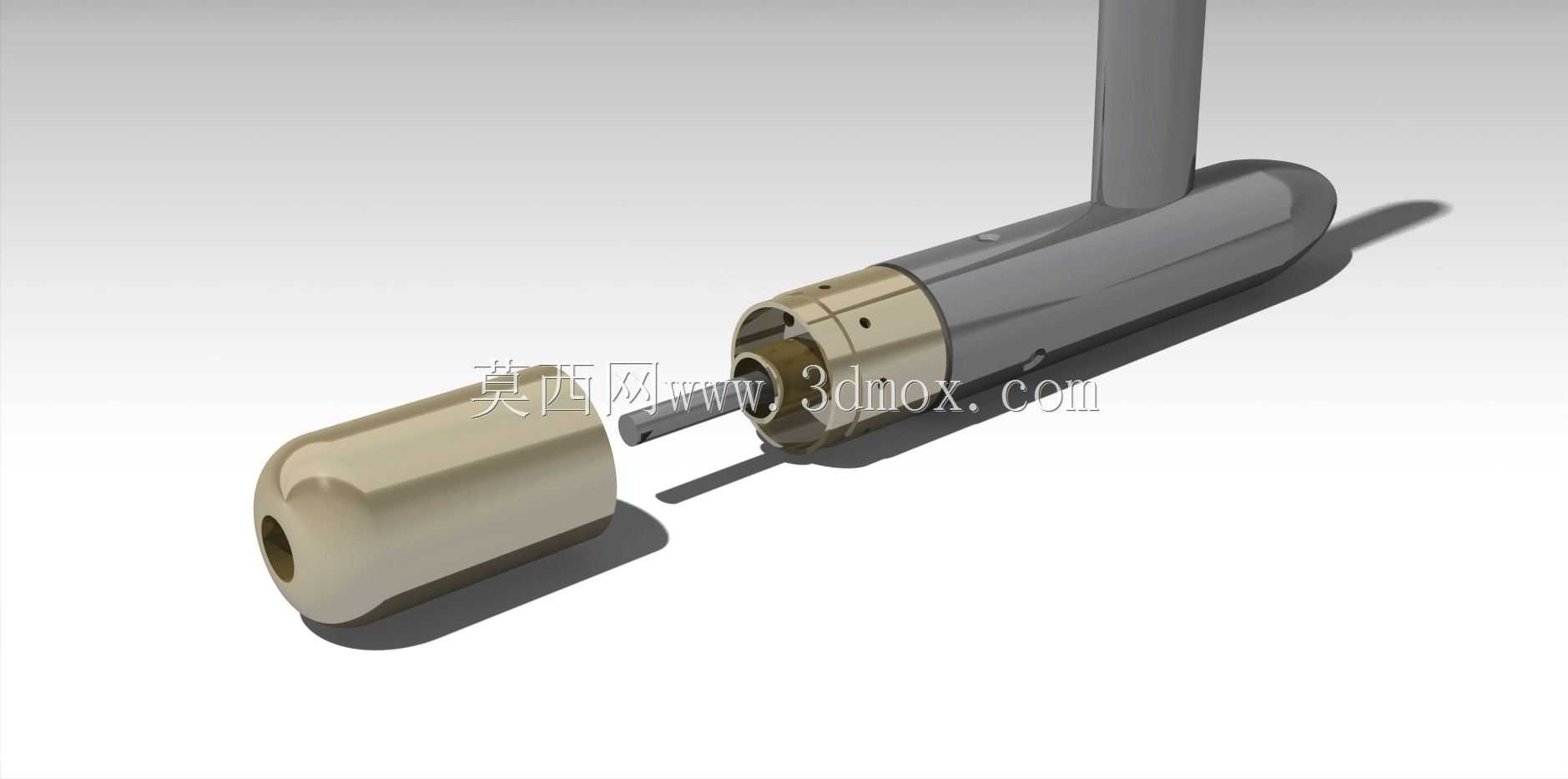

该皮托静压管是配套莫拉瓦L-200轻型飞机的机载气流参数感知核心部件，主要承担飞行过程中总压、静压的同步采集功能，为空速表、高度表、升降速度表等核心飞行仪表提供可靠的压力源输入，是飞行过程中获取空速、气压高度、垂直速度等关键飞行参数的前端传感载体，直接关系到飞行过程中速度类、高度类参数的测量准确性，是通航小型飞机不可或缺的机载外装探测部件。在实际装机场景中，该部件安装于飞机机身前部无气流扰动的外侧区域，需避开机身附面层、螺旋桨滑流及机翼涡流的干扰区域，确保采集到的气流参数能够真实反映来流的实际状态。该模型完整还原了皮托静压管的内外组合结构，外部为流线型整流壳体，采用钝头带侧孔的经典气动外形设计，头部正对飞行来流方向开设总压进气孔，壳体侧面沿周向均匀布置多组静压取压孔，壳体尾部设计有与机身蒙皮匹配的安装法兰结构，可通过紧固件实现与机身的刚性连接，安装后突出机身的长度经过气动优化，既能够伸入无扰动的自由流区域，又不会因过长引发结构振动或额外气动阻力。内部为独立的总压、静压两套引气通路，总压通路直接连通头部进气孔，将气流总压通过管路传递至座舱内的飞行仪表，静压通路则连通侧面的静压取压孔，将机身外部的大气静压独立引出，两套通路相互隔离无窜气，确保压力传递的准确性。设计过程中充分考虑了低空低速飞行场景下的防堵塞、防结冰需求，壳体外形采用流线型修型，能够减少飞行过程中的雨滴、尘埃附着概率，内部流道做光滑过渡处理，避免压力传递过程中出现迟滞误差，安装接口的尺寸与机身预留的安装位完全匹配，无需额外改装即可实现原位替换，整体结构兼顾气动性能、结构强度与维护便利性，能够满足轻型通用飞机日常飞行训练、短途通航作业场景下的长期可靠使用要求。
