齿轮传动组合壳体练习构件

项目分类:3D模型 发布时间:2021-10-25 ID:341802
  • 齿轮传动组合壳体练习构件
  • 齿轮传动组合壳体练习构件

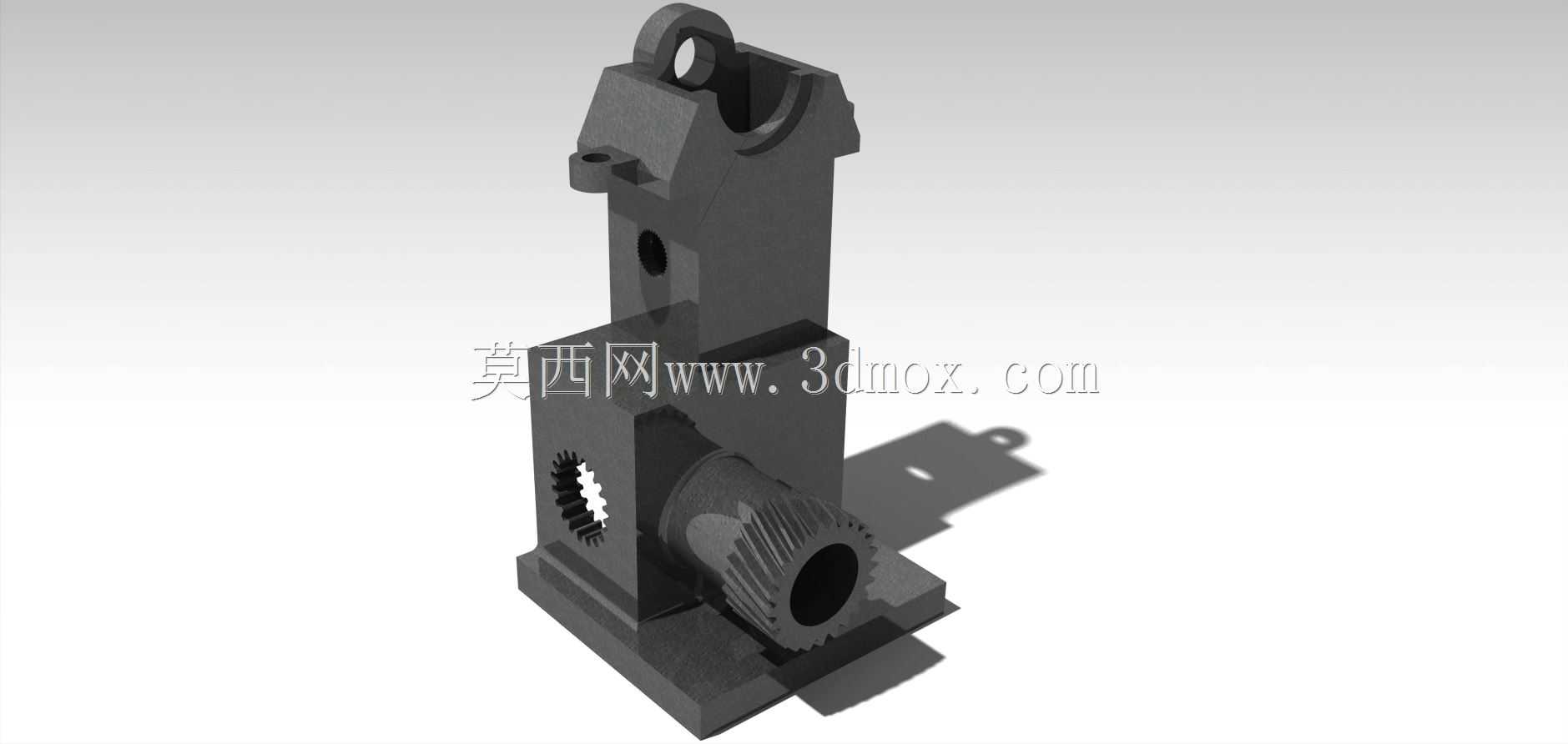

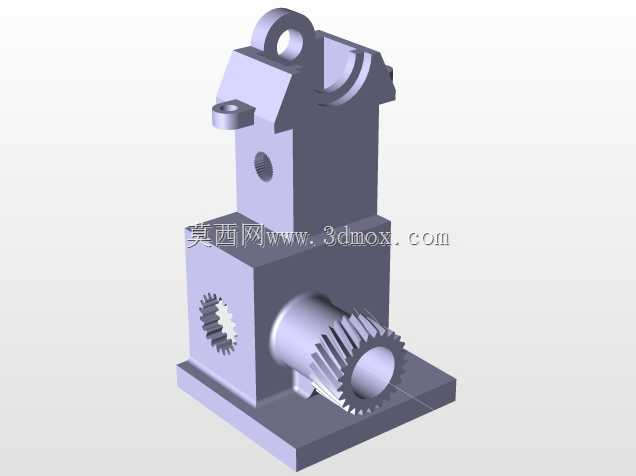

该构件属于机械传动类练习用组合结构,核心承载齿轮啮合传动的安装定位功能,可用于传动机构原理验证、建模实操训练场景,也可作为小型非标设备中齿轮传动单元的结构参考。从结构布局来看,构件采用立式基座加悬臂支撑的整体构型,底部为带安装孔的平板基座,可通过螺栓固定在安装基准面上,基座平面的平面度公差需控制在0.05mm以内,保证安装后整体结构的垂直度,避免齿轮啮合出现偏载。基座上方延伸出立式支撑臂,支撑臂上部设置带铰接孔的吊耳结构,可用于构件的吊装转运,也可作为铰接点位连接外部联动杆件,铰接孔的同轴度公差控制在0.03mm,保证铰接转动时无卡滞。支撑臂中部开设的通孔用于穿装定位轴,轴孔与齿轮轴的配合采用H7/g6间隙配合,既保证轴的转动灵活性,又避免配合间隙过大导致传动抖动。构件下部的腔体为齿轮安装腔,腔体内壁设置内齿圈结构,与伸入腔体的外斜齿轮形成啮合传动副,斜齿轮的螺旋角设计为15°,相比直齿轮传动重合度更高,传动过程更平稳,可有效降低啮合噪音,适合中低速轻载的传动场景。腔体侧面开设的观察缺口可直接观察齿轮啮合状态,方便调试时检查齿面接触斑点,判断啮合精度是否符合要求。设计过程中优先考虑了建模练习的实操性,将壳体的拔模斜度、加强筋布局、安装孔的沉头结构、齿轮的齿形参数等常见机械结构特征整合到同一构件中,覆盖了实体拉伸、切除、阵列、螺旋线生成、齿形放样等常用建模操作,适合建模学习者掌握复杂壳体与齿轮组合结构的建模逻辑。从安装边界来看,构件整体高度控制在180mm左右,底部安装基座的长宽尺寸为100mm×80mm,四个安装孔的孔距为70mm×50mm,适配常规的小型实验台安装孔位,不需要额外制作转接板即可完成固定。构件上所有锐边均做了R0.5的倒角处理,既避免装配时划伤操作人员,也能消除应力集中点,提升构件的结构强度。齿轮安装腔的内壁与齿顶圆的间隙控制在2mm,既避免齿轮转动时与腔壁发生剐蹭,也不会因间隙过大导致腔体整体尺寸冗余。上部铰接孔的孔径为12mm,适配标准M10的铰接销轴,可直接选用标准件完成装配,不需要单独定制销轴。
