高精度深沟球滚珠轴承结构设计

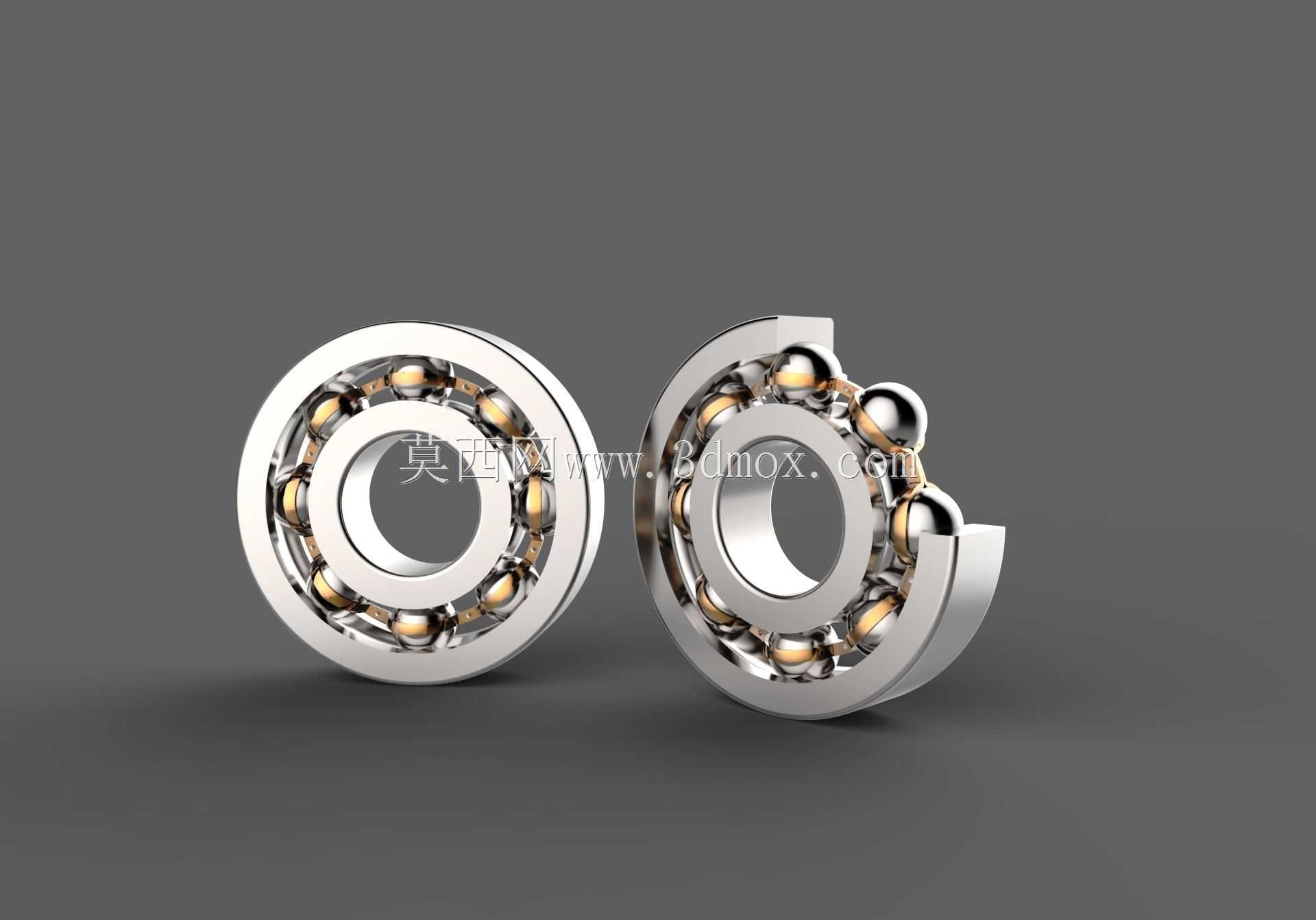

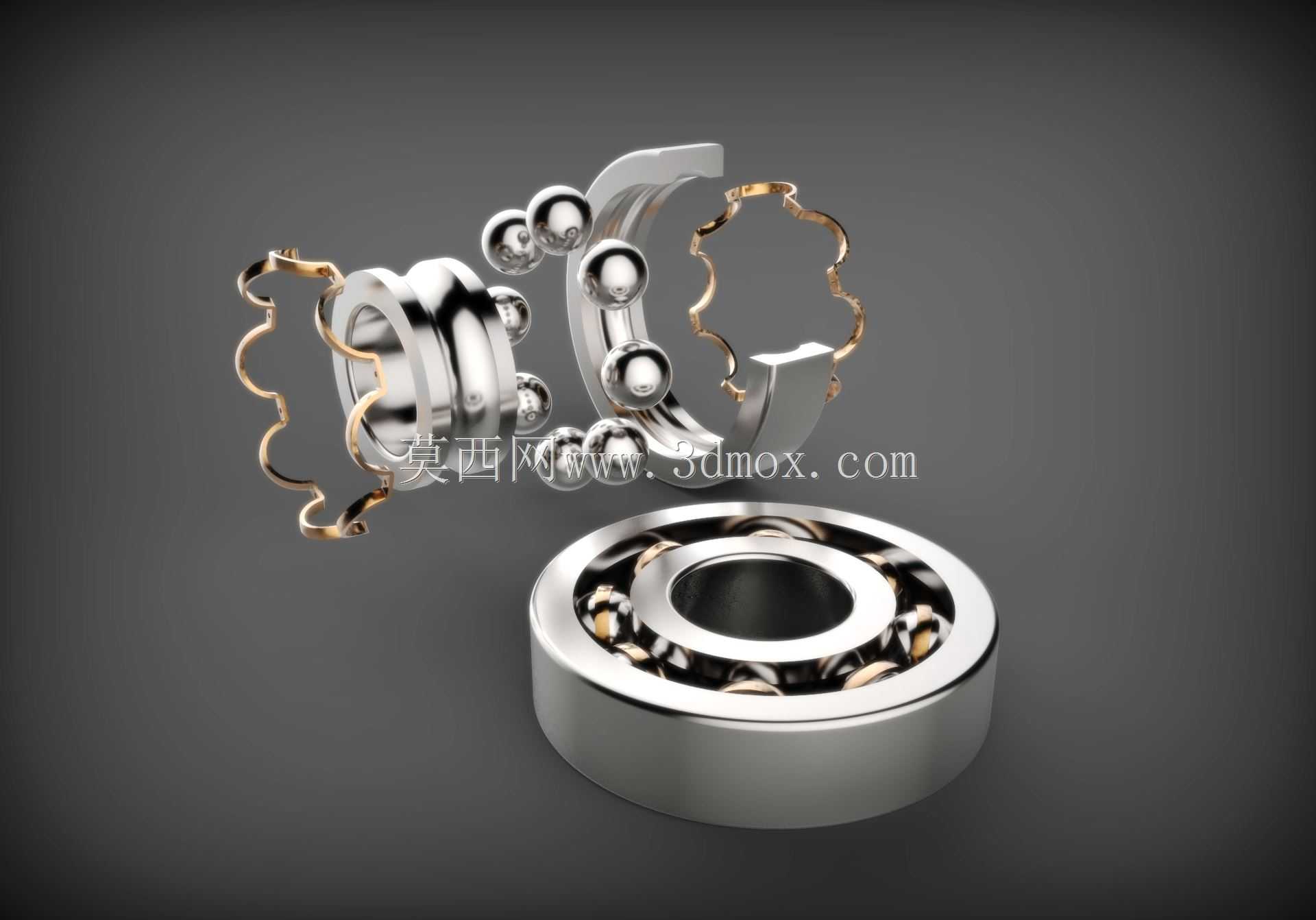

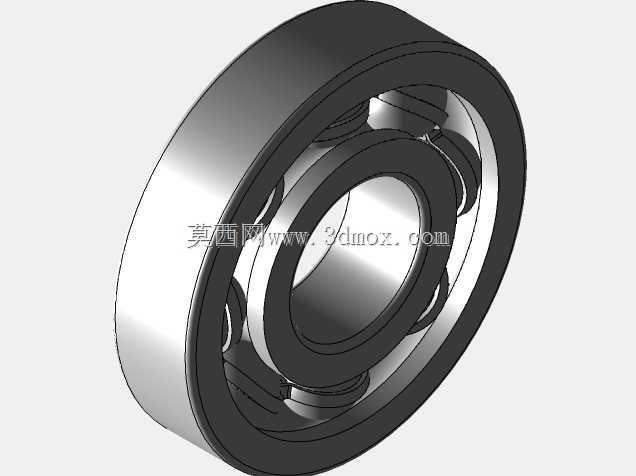

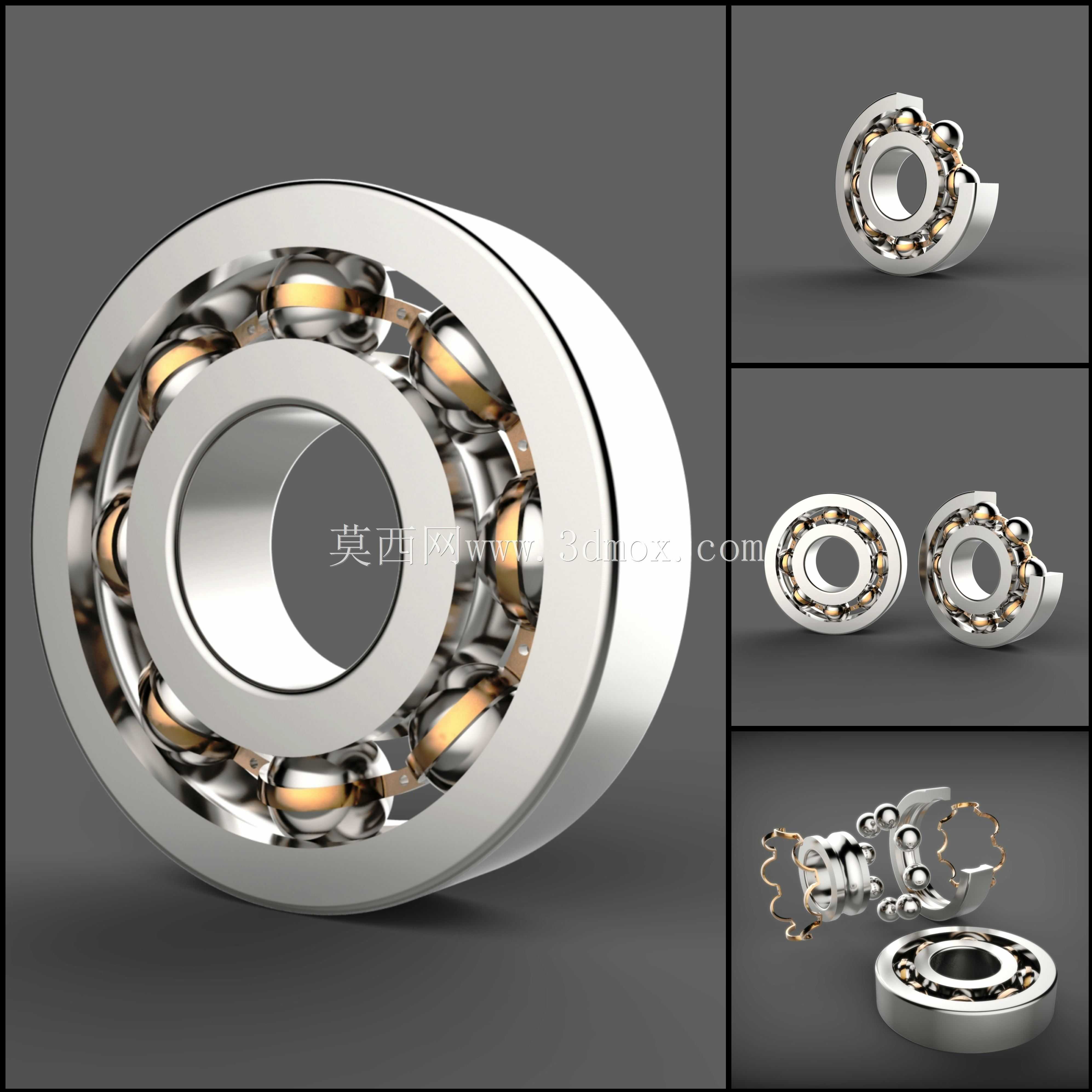

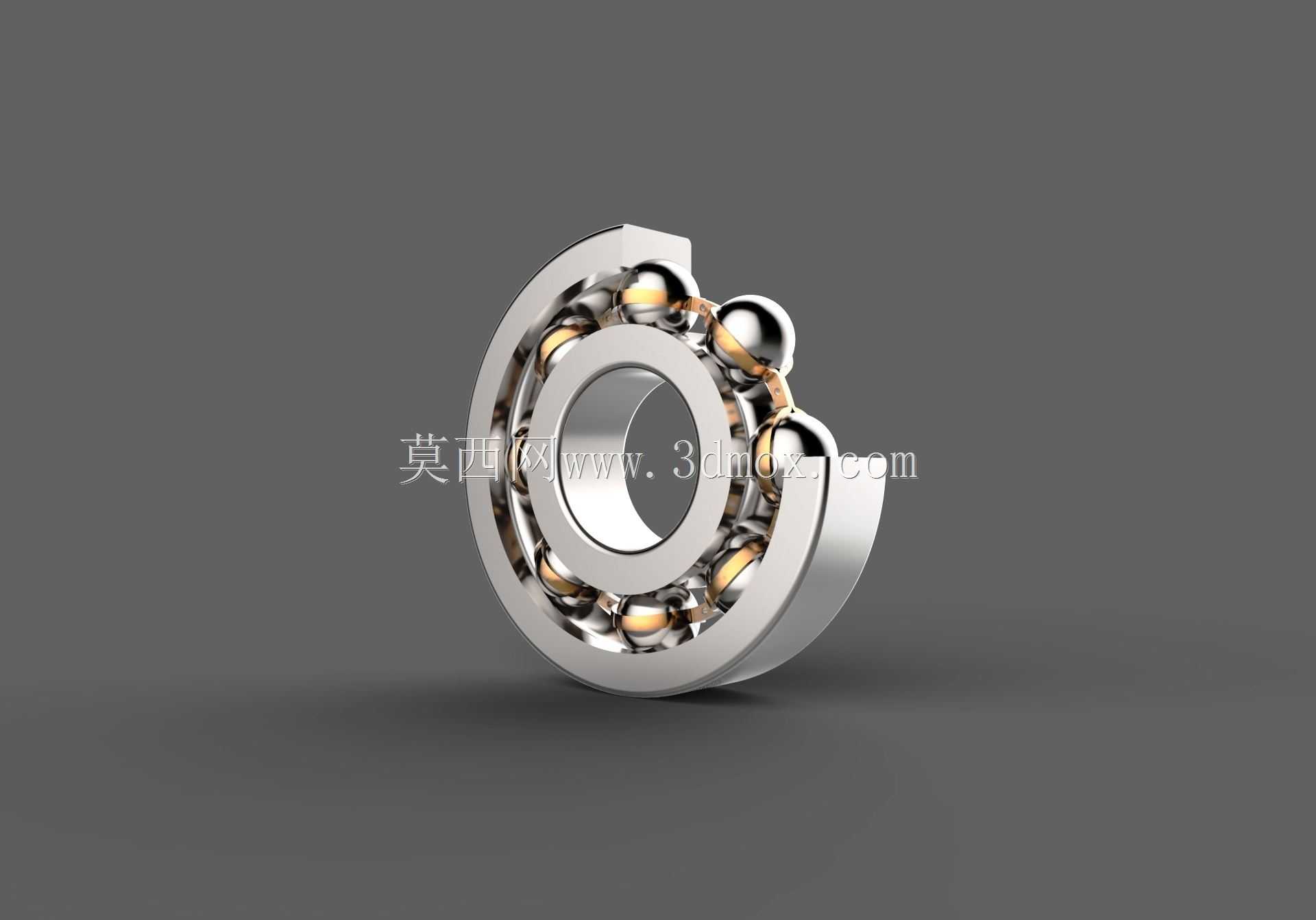

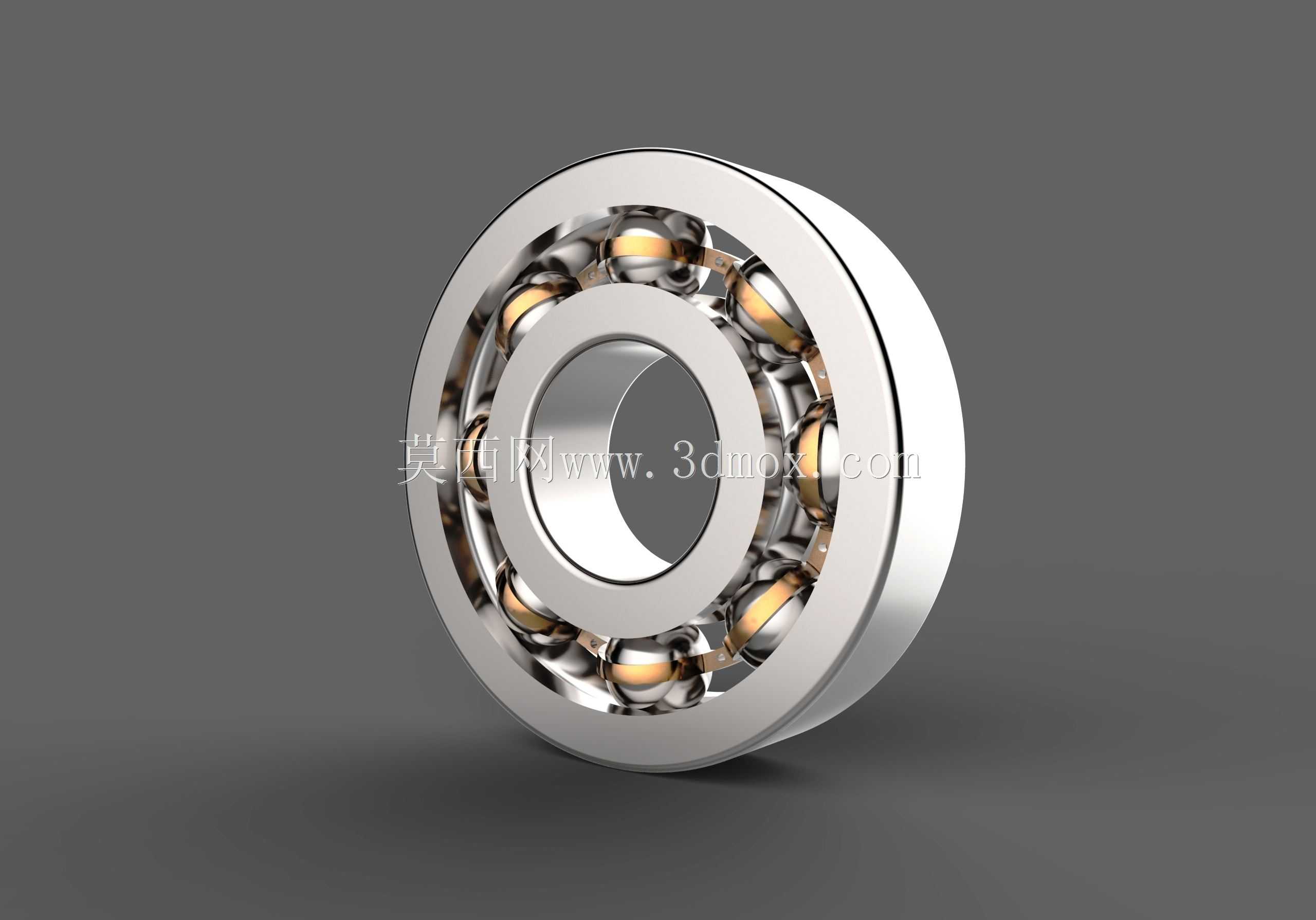

这款滚珠轴承作为旋转传动系统的核心支撑部件，广泛应用于乘用车动力总成、工业电机输出端、通用机床主轴、输送线辊筒、家用电机等各类需要降低旋转摩擦系数的场景中，能够在径向载荷为主、同时承受少量双向轴向载荷的工况下稳定工作，保障旋转轴的回转精度，减少运转过程中的能量损耗与部件磨损。在实际设备运行中，轴承的内圈与旋转轴过盈配合随轴同步转动，外圈与设备轴承座过渡配合起到固定支撑作用，均匀分布在内外圈滚道之间的钢珠通过保持架实现等间距排布，避免钢珠之间直接接触摩擦，同时引导钢珠在滚道内顺畅滚动，将运转过程中的滑动摩擦转化为滚动摩擦，大幅降低接触面的摩擦阻力，提升整套传动系统的传动效率。设计过程中首先围绕目标工况的额定载荷、极限转速、预期使用寿命完成核心参数匹配，确定内外圈的滚道曲率半径，滚道曲率略大于钢珠半径，保证钢珠与滚道之间拥有合适的接触角，既避免接触应力过大导致的早期点蚀失效，也防止接触面积过小造成运转精度下降；保持架采用浪形冲压结构设计，兜孔间隙控制在合理范围，既能够可靠约束钢珠的位置，也预留足够的润滑脂存储空间，保障运转过程中润滑介质能够持续覆盖所有摩擦接触面。外形尺寸遵循通用深沟球轴承的安装边界规范，内圈内径、外圈外径、装配总宽度均符合行业通用安装尺寸标准，内外圈的安装倒角尺寸经过优化，既能够避免安装过程中锐边划伤轴与轴承座的配合面，也保证装配时轴承能够顺畅就位，不会出现卡滞问题；轴承的轴向窜动量、径向跳动量均按照精密级传动要求控制，能够满足高转速工况下的回转精度要求，避免运转过程中出现异常振动与噪音。钢珠采用高精度等级加工，球面度误差控制在微米级，保证每颗钢珠的尺寸一致性，避免因钢珠尺寸差导致运转过程中载荷分布不均，出现局部过载的问题；内外圈滚道经过超精加工，表面粗糙度达到镜面级，有效降低钢珠滚动过程中的摩擦阻力，同时减少疲劳剥落的风险，延长轴承的整体使用寿命。在汽车动力系统应用中，这类轴承能够适配发动机附件轮系、变速器输入输出轴的支撑需求，在宽温域工况下保持稳定的工作间隙，不会因温度变化出现卡滞或间隙过大的问题；在工业设备应用中，能够适配连续运转的工况要求，配合合适的润滑方案实现长周期免维护运行，降低设备的运维成本。
