螺旋桨气动旋转扭矩测试试验装置

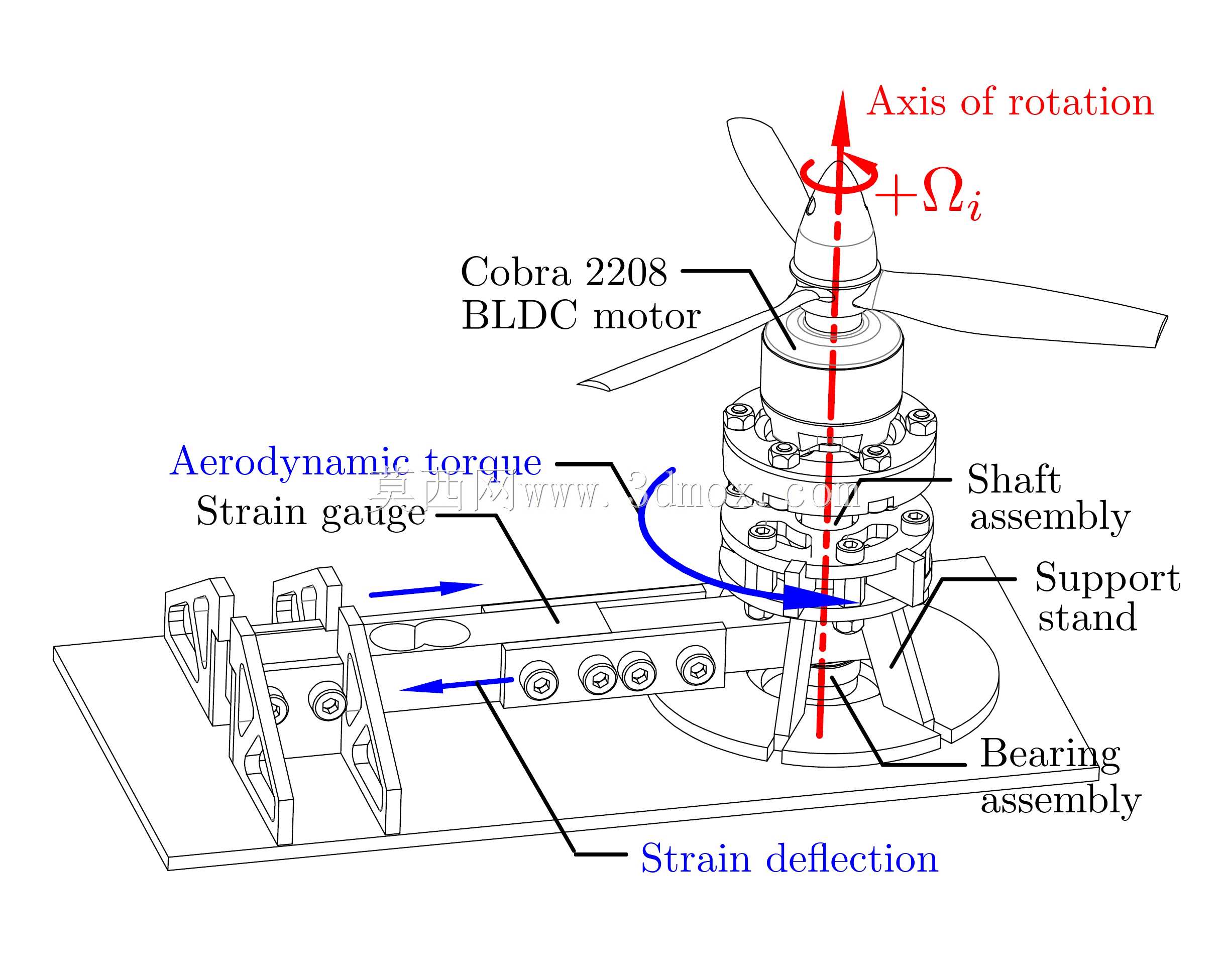

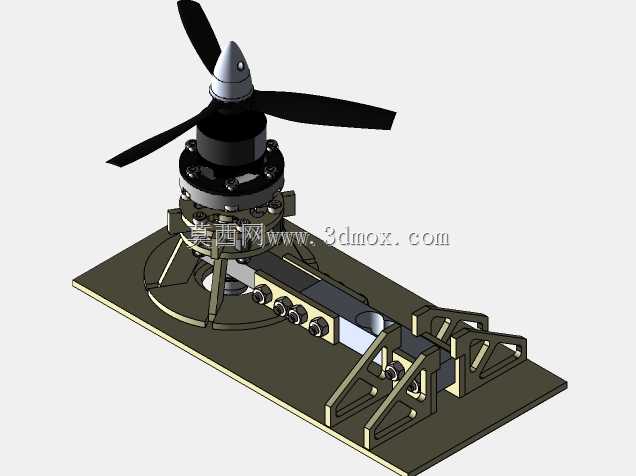

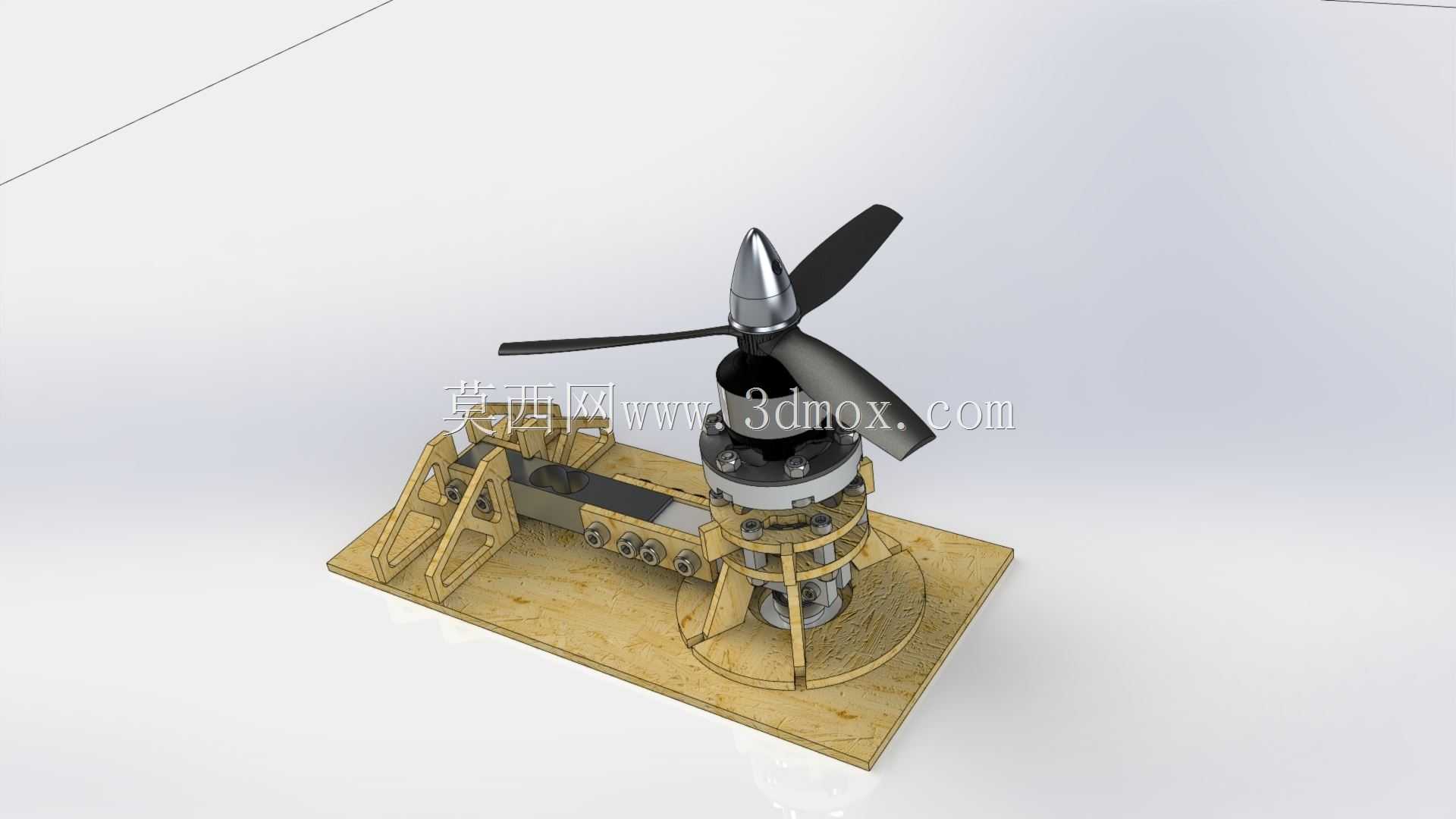

该装置主要面向小型航空螺旋桨研发、微型动力系统调校、空气动力学教学实验等场景，可精准测量螺旋桨旋转过程中绕转轴产生的诱导气动旋转力矩，为螺旋桨翼型优化、动力匹配调校、气动性能验证提供可靠的实测数据支撑，填补了小型螺旋桨低成本台架测试的场景空白，适配航模研发、小型无人机动力测试、高校流体力学实验等多类实际使用需求。装置核心功能是通过应变式传感结构，将螺旋桨剖面受气动阻力产生的转矩信号转化为可采集的电信号，应变计的偏转量与电机轮毂端的感应转矩呈线性比例关系，可直接输出稳定的扭矩测量值，无需额外换算即可直观读取不同转速、不同桨距、不同来流条件下的螺旋桨输出扭矩，测试过程中可搭配转速传感器、拉力传感器拓展多维度参数采集能力，实现螺旋桨动力特性的全参数同步测量。整体设计采用模块化分层思路，底部为木质安装基板，预留多组标准化安装孔位，可适配不同规格的测试电机、桨夹固定座，安装边界灵活，可根据测试需求调整电机安装高度、前后位置，适配直径范围50mm至300mm的各类小型螺旋桨测试；中部为扭矩传感承载支架，采用三角加强筋结构提升整体刚性，避免测试过程中结构共振影响测量精度，支架集成走线槽位，可将传感线缆规整收纳，避免旋转桨叶剐蹭线路；上部为桨叶固定与旋转驱动单元，采用同轴度极高的连接结构，保证螺旋桨旋转轴线与扭矩传感轴线完全重合，消除偏心带来的测量误差。装置整体外形紧凑，底座长宽尺寸控制在400mm以内，高度不超过250mm，可直接放置在普通实验台桌面使用，无需额外固定基础，安装时仅需将底座通过螺栓固定在平整台面，依次连接驱动电机、传感单元、测试螺旋桨即可完成调试，操作门槛低，测量精度可满足小型螺旋桨研发阶段的性能验证需求，结构上采用快拆式桨夹设计，更换不同规格螺旋桨仅需数秒即可完成，大幅提升多组对比测试的效率。
