T型15A航模无刷电调结构设计

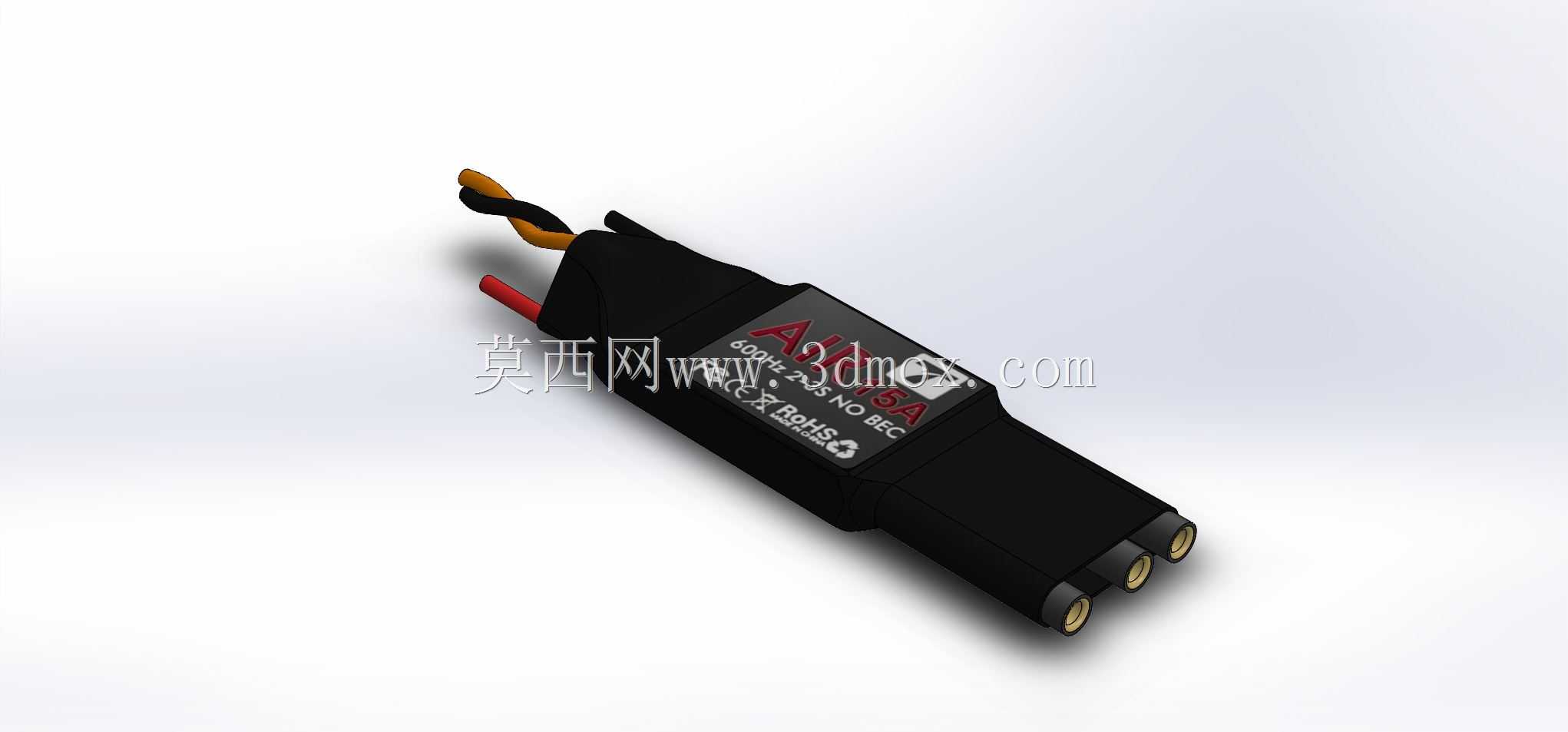

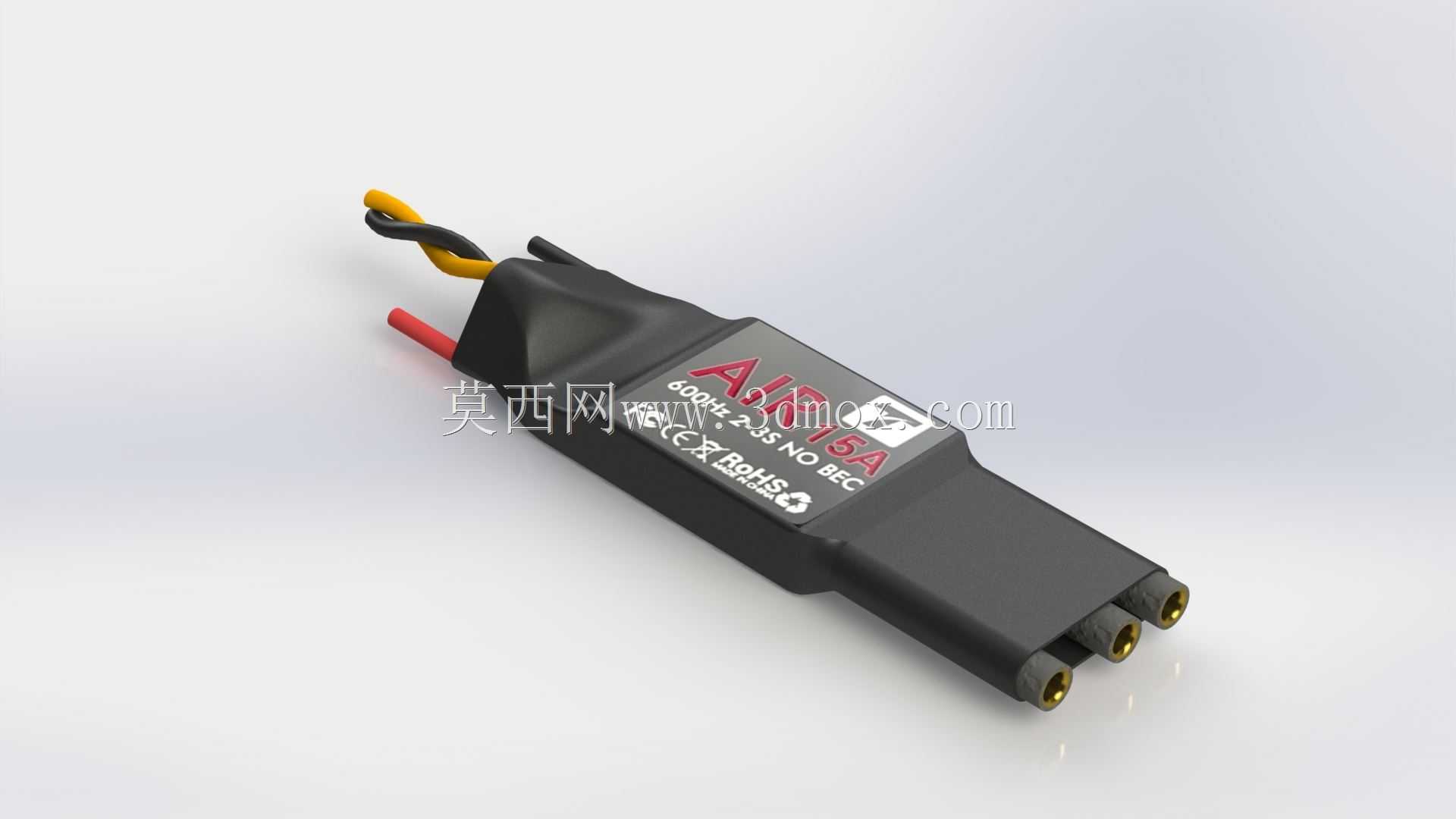

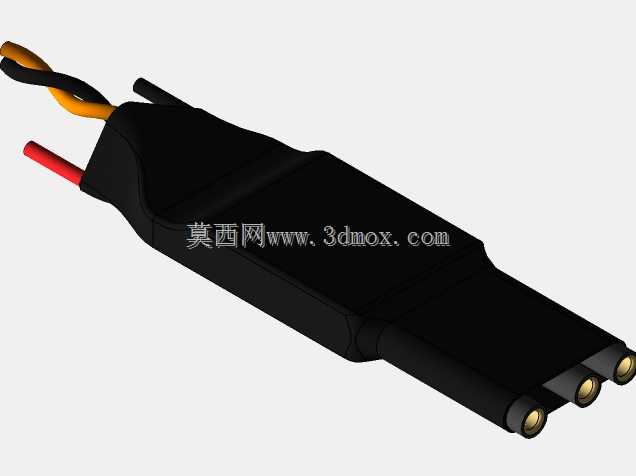

这款15A规格的航模用电调，是小型多旋翼、固定翼航模动力系统里的核心控制部件，主要承担飞控信号转换、无刷电机驱动调速的核心功能，适配15A持续工作电流以内的小型外转子无刷电机，广泛应用在入门级穿越机、小型固定翼航模、迷你航拍无人机的动力链路中，是连接飞控接收机与动力电机的关键枢纽。从实际使用场景来看，这类小电流电调多用于起飞重量在500g以内的小型航模，既可以满足室内迷你航模的低噪平顺动力输出需求，也能支撑小型户外穿越机的瞬时动力响应要求，工作时需要完成电池直流输入到三相交流输出的转换，同时根据接收机传递的油门信号实时调整输出功率，匹配不同飞行姿态下的动力需求。在功能特性设计上，这款电调集成了无刷电机驱动的全桥电路，做了热缩包裹的密封防护处理，输入端预留红黑电源引线直接连接航模锂电池，输出端采用三个镀金香蕉插接口直连电机三相线，信号端的绞合引线用来传输飞控给出的PWM调速信号，整体做了轻量化的紧凑设计，尽可能降低航模的整机负载。设计思路上优先考虑航模应用的减重与散热需求，外壳采用薄壁热缩封装替代硬质塑料外壳，在减轻自重的同时，让内部功率板可以直接通过空气对流完成散热，适配航模飞行时的高速气流环境；电路布局上把功率MOS管贴靠在散热侧排布，大电流走线做了加宽处理，降低满负载工作时的线路压降与发热，信号引线采用绞合设计减少飞行过程中的信号干扰，避免动力输出出现抖振、断连的问题。外形与安装边界上，这款电调整体为细长条型结构，主体截面为窄矩形，出线端做了收窄的过渡处理，整体长度适配小型航模的机臂安装空间，可以直接通过扎带捆绑固定在航模机臂的侧方或者机身内部的预留空位，不需要额外设计复杂的安装固定结构；三个输出接口的间距做了标准化设计，匹配常规小型无刷电机的插头间距，安装时不需要额外调整线路走位，输入端的电源引线长度预留了足够的布线冗余，可以根据不同航模的电池安装位置灵活调整走线，信号引线的绞合结构也能在紧凑的机身内部和其他线路整理排布，不会出现信号干扰的问题。实际使用中这款电调可以支持高速油门响应，在航模做急转、升降、翻滚等机动动作时，能够快速跟随油门信号调整电机转速，保证动力输出跟手，同时内置的保护逻辑可以在电流过载、电池电压过低时主动限制输出功率，避免电机或者电池因为过载损坏，适配小型航模的日常飞行使用需求。
