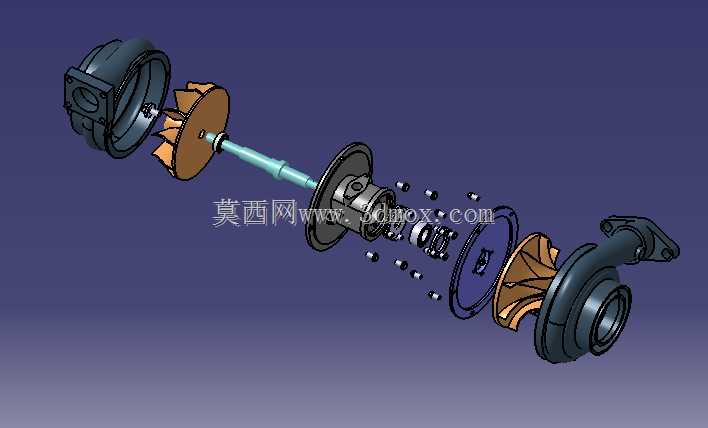

废气涡轮增压器爆炸结构展示

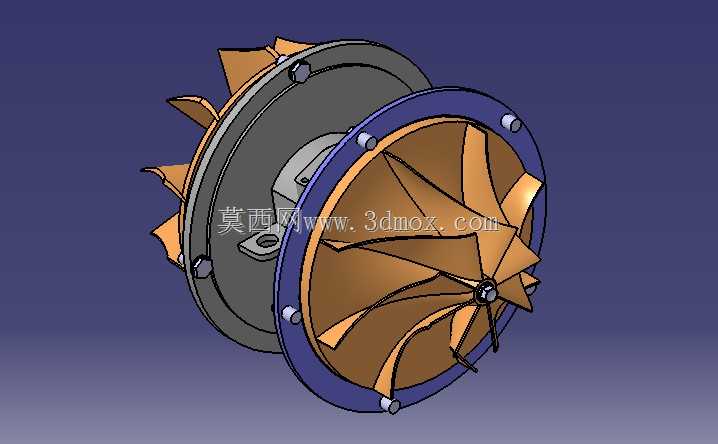

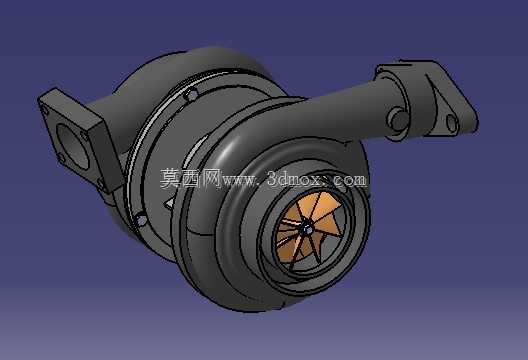

这款涡轮增压器主要应用于车用内燃机、工程机械动力单元、船舶柴油机组等需要提升动力输出效率的场景，核心作用是回收发动机排出的高温高压废气能量，将其转化为压缩进气的驱动力，在不增加发动机排量的前提下提升30%以上的动力输出，同时优化燃油燃烧效率，降低尾气中不完全燃烧产物的占比，是小排量高功率动力方案、重载作业动力设备的核心配套部件。从功能结构来看，该模型完整呈现了涡轮端与压气机端同轴布置的核心设计逻辑：涡轮端壳体采用耐高热的涡旋流道设计，可将导入的废气导向涡轮叶轮，推动叶轮高速旋转，最高工作转速可达每分钟数十万转；与涡轮叶轮刚性连接的同轴轴体带动另一端的压气机叶轮同步旋转，压气机端的渐扩式流道可将吸入的新鲜空气逐步压缩，提升进气密度后送入发动机燃烧室，让每个工作循环能喷入更多燃油充分燃烧，实现动力提升的效果。设计层面，该结构充分考虑了高速运转的稳定性需求，轴体配套了多组浮动轴承与密封组件，可在高速旋转时形成稳定油膜降低摩擦损耗，同时阻隔两端的废气与压缩空气窜通，避免增压效率下降；两端的叶轮分别采用适配高温废气与常温进气的叶型设计，涡轮叶轮为耐高热的径向流叶型，可承受近千度的废气冲击，压气机叶轮为大流量后弯叶型，兼顾进气效率与高速运转的结构强度。从安装边界来看，该涡轮增压器的涡轮端进气口需对接发动机排气歧管出口，压气机端出气口需对接发动机进气歧管的进气管道，同时预留了润滑油道接口与冷却管路接口，整体结构紧凑，可适配多数直列、V型布局的内燃机安装空间，安装时需保证同轴度偏差在允许范围内，避免高速运转时出现轴体偏磨、振动超标的问题；外形轮廓充分考虑了机舱布置的空间限制，两侧壳体的安装法兰采用标准化接口尺寸，可直接匹配对应排量发动机的管路对接需求，无需额外做大规模的管路改装，同时壳体的固定支脚位置经过优化，可分散高速运转产生的振动载荷，降低长期使用后的连接松动风险。
