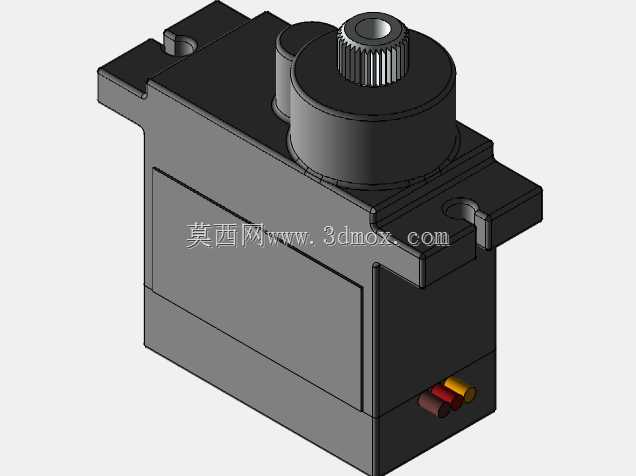

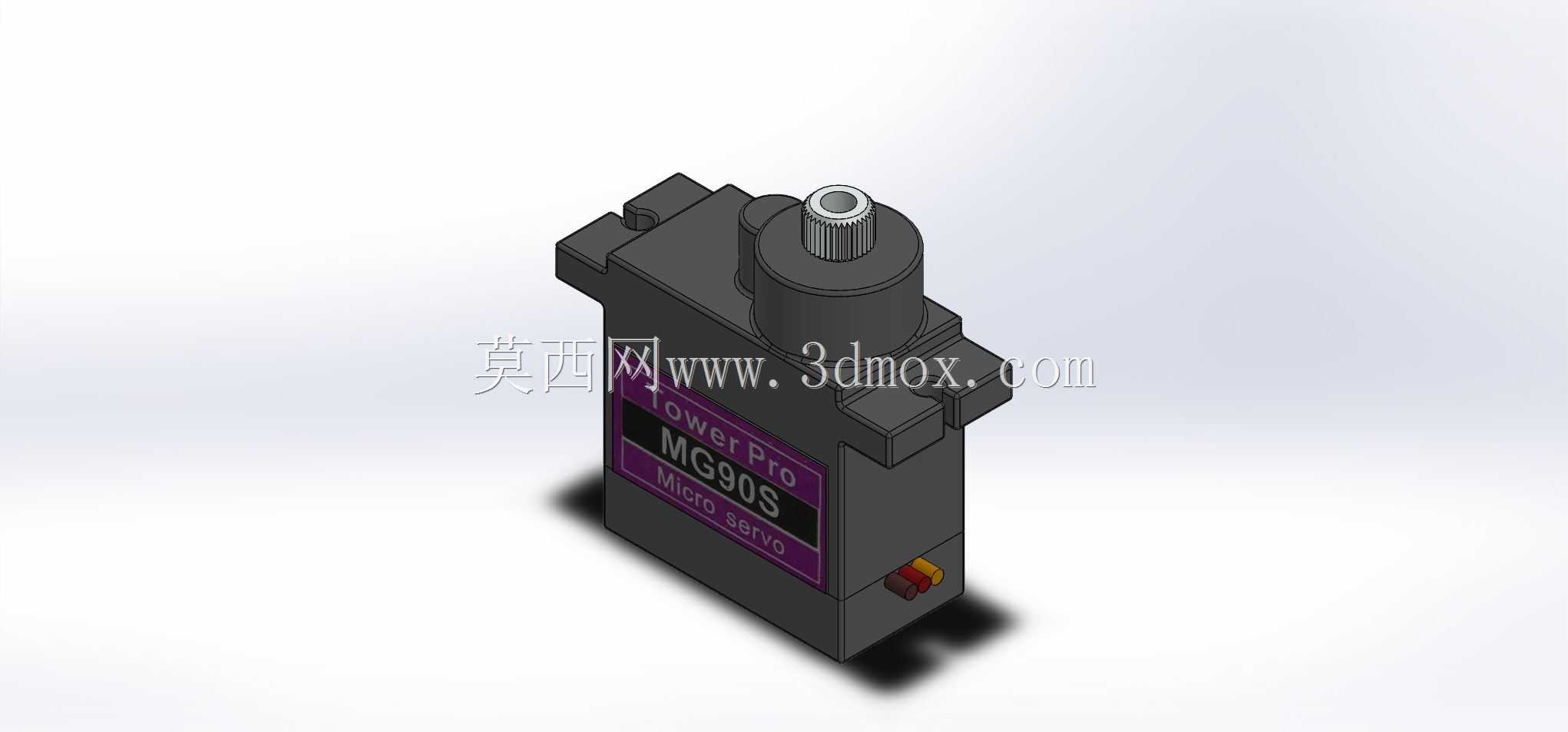

TowerPro MG90S微型舵机结构设计

这款微型伺服执行元件是小型运动控制场景中应用极为广泛的核心部件，常见于航模飞行器的舵面操控、小型仿生机器人关节驱动、智能小车转向控制、桌面级自动化装置的点位动作执行，以及各类创客DIY项目的精准角度输出场景，凭借紧凑的体积与可靠的性能，成为小负载运动控制方案里的首选元件。从实际用途来看，它能够接收控制信号输出指定角度的转动，在额定扭矩范围内带动负载完成精准的角度定位，既可以实现固定角度的位置保持，也能完成设定范围内的往复摆动，适配需要小范围角度调节、快速响应动作的各类小型机构，相比同尺寸的其他执行元件，它的控制逻辑简单，驱动门槛低，不需要复杂的驱动电路即可实现精准控制，非常适合空间受限、负载不大的运动控制场景。在功能特性上，这款微型伺服采用齿轮减速结构将内部直流电机的高转速低扭矩输出，转化为输出轴端的低转速高扭矩输出，内置位置反馈单元能够实时检测输出轴的当前角度，与输入的控制信号做比对后动态调整输出，保证角度控制的精度，输出轴采用标准齿形设计，能够兼容市面上绝大多数的舵机摇臂、舵盘配件，不需要额外定制连接件即可快速装配使用，侧方出线的设计也方便在紧凑安装空间内整理走线，避免线缆与周边结构产生干涉。从设计思路来看，整体结构采用模块化堆叠设计，将驱动电机、减速齿轮组、位置检测元件、控制电路依次整合在方形壳体内，最大化利用内部空间压缩整体体积，壳体采用高强度工程塑料材质，在保证结构强度的同时控制整体重量，适配对重量敏感的航模、小型机器人应用场景，齿轮组采用逐级减速的排布方式，每一级齿轮的啮合间隙都做了优化控制，既保证传动的顺畅度，也尽可能减小回程间隙，提升角度控制的精准度，输出轴位置加装了耐磨衬套，降低长时间往复转动带来的磨损，提升元件的使用寿命。在外形尺寸与安装边界上，这款微型伺服整体为规整的长方体结构，四个角预留了标准安装孔位，安装孔的间距符合微型舵机的通用安装规范，能够直接适配市面上标准的微型舵机安装支架，不需要额外打孔调整，输出轴的伸出长度、齿形规格都遵循通用标准，更换不同规格摇臂时不需要做额外适配，整体外形没有突出的冗余结构，安装时只需要预留出略大于本体外形的空间，同时给输出端摇臂预留足够的摆动空间，给侧方出线预留走线空间即可完成装配，安装边界清晰，能够快速集成到各类小型机构当中，不会因为结构适配问题额外增加设计工作量。
