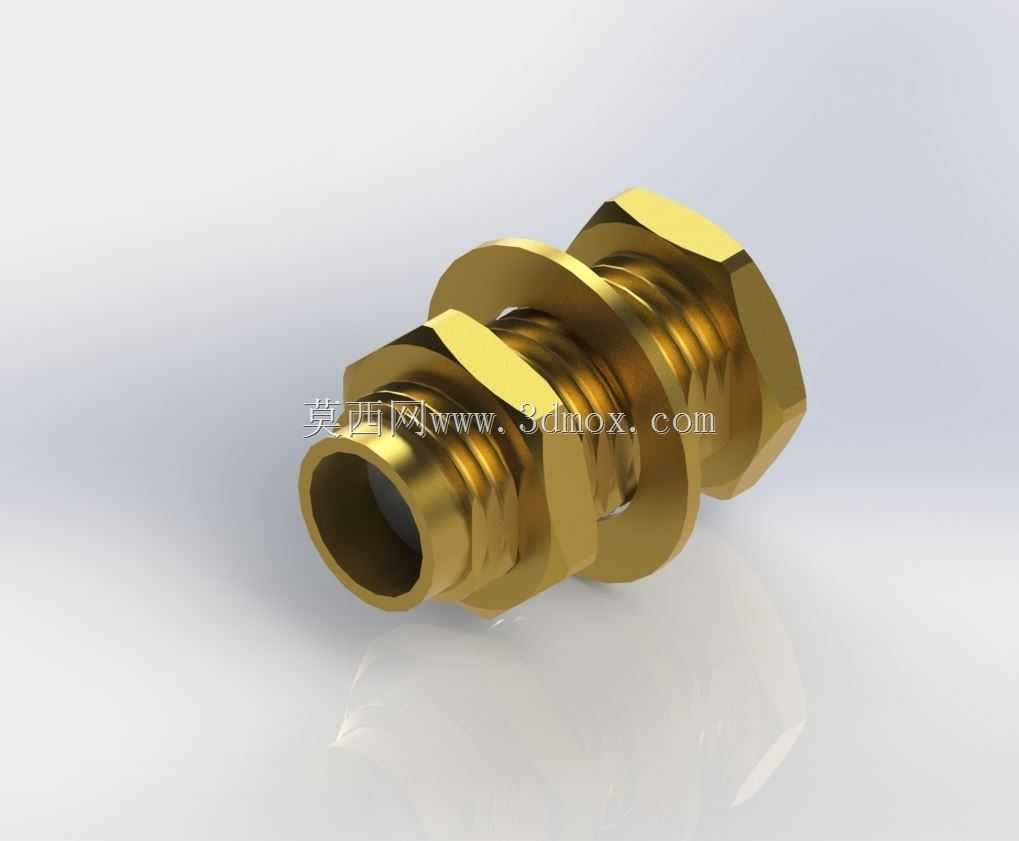

微型同轴转SMA内插孔隔板适配连接器

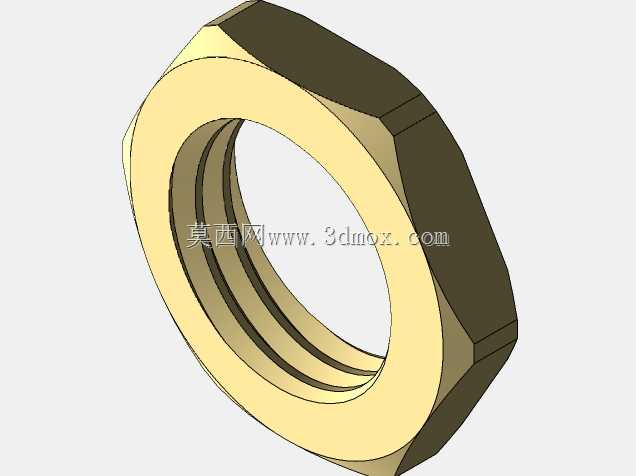

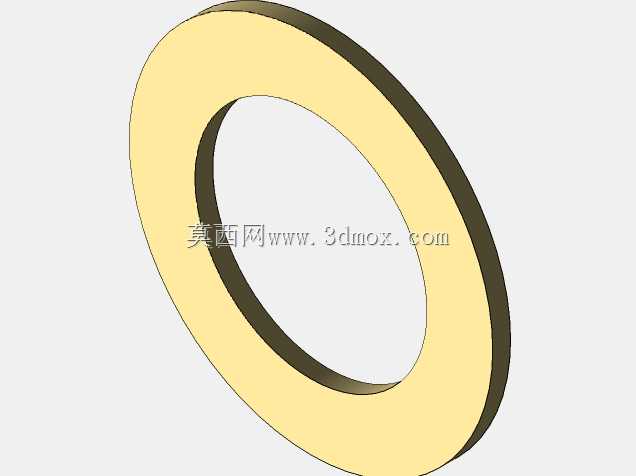

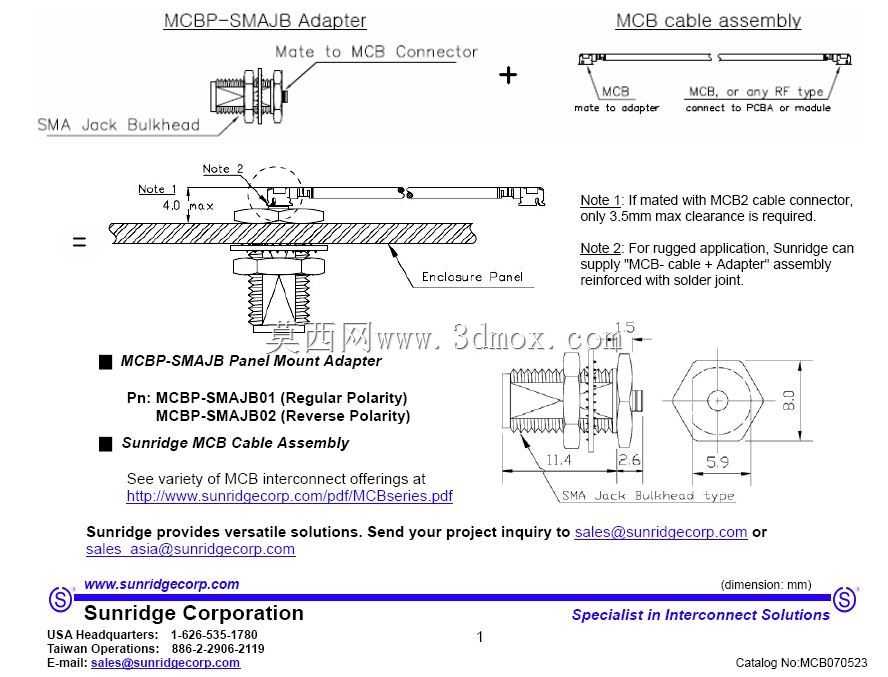

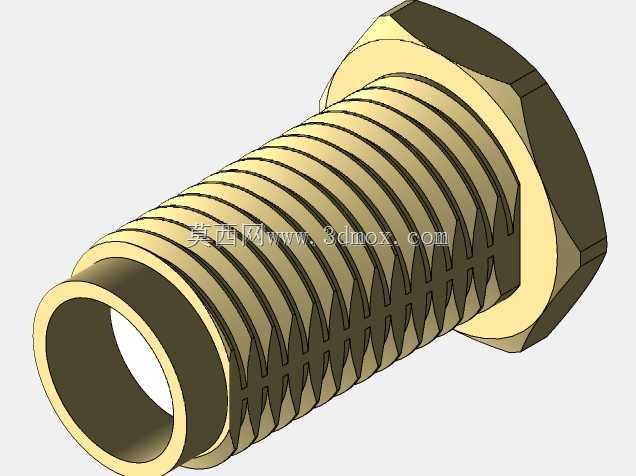

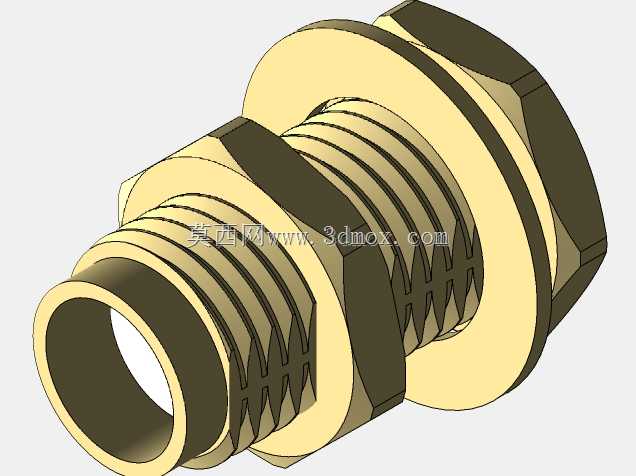

这款隔板同轴适配连接器，主要面向射频通讯领域的小型化设备布线场景，常见于便携无线终端、微型射频测试工装、嵌入式无线通讯模块、小型基站射频前端等设备的腔体隔板走线环节，用来实现不同规格同轴接口之间的信号贯通转接，解决不同接口规格的射频线缆、模块之间无法直接匹配连接的问题，同时承担设备腔体隔板处的接口固定、信号屏蔽边界衔接的作用。产品两端分别对应微型同轴内插接口与SMA内插孔接口，可实现U.FL类微型同轴端与常规SMA母端的信号导通，在实际应用中，能够将设备内部板端引出的微型同轴射频线缆，通过隔板转接为外部通用的SMA接口，方便外接测试仪器、外置天线等标准SMA接口器件，无需在设备腔体上开设两种不同规格的接口安装孔，简化腔体加工流程的同时，保证隔板处的结构密封与电磁屏蔽连续性。从功能特性来看，这款转接器采用穿板式安装结构，中部自带六角限位法兰与配套锁紧螺母，安装时仅需在设备隔板上开设对应直径的圆形安装孔，将转接器主体从一侧穿入孔位后，在另一侧旋紧锁紧螺母即可完成固定，安装后六角法兰面与隔板表面贴合，能够限制转接器周向转动，避免接线时接口跟转导致内部线缆拉扯受损。接口端的接触件采用镀金工艺处理，能够降低高频信号传输过程中的接触损耗，保证18GHz频段内的信号传输稳定性，接口内部的绝缘介质采用低损耗射频专用材料，减少信号传输过程中的介质损耗与反射，保证驻波比控制在合理范围内。设计过程中，重点考量了微型接口与SMA接口的同轴度公差，两端接口的轴心偏差控制在极小范围内，避免因同轴度偏差导致的信号反射加剧、插拔寿命缩短问题；中部的螺纹段长度适配常规厚度的设备金属隔板，可覆盖多数小型通讯设备的腔体壁厚，锁紧螺母与法兰之间预留了平垫与弹垫的安装空间，安装后可实现长期的防松效果，避免设备在振动工况下出现接口松动、接触不良的问题。外形方面，整体采用黄铜镀金的金属外壳，两端接口分别匹配对应规格的同轴插头，SMA端的外螺纹符合标准SMA接口尺寸规范，可与所有标准SMA公头实现可靠插拔锁紧，微型同轴端的内孔尺寸匹配对应规格的微型同轴插头，插拔力控制在合适区间，既保证接触可靠，又避免插拔力过大损坏板端的微型线缆。安装边界上，穿板安装孔直径适配中部螺纹外径，六角法兰的对边尺寸预留足够的扳手操作空间，安装完成后两端接口伸出隔板的长度分别匹配对应插头的插接深度，不会出现插头无法插到底、或者伸出过长干涉周边器件的问题，适合在空间紧凑的小型射频设备内部布局使用。
